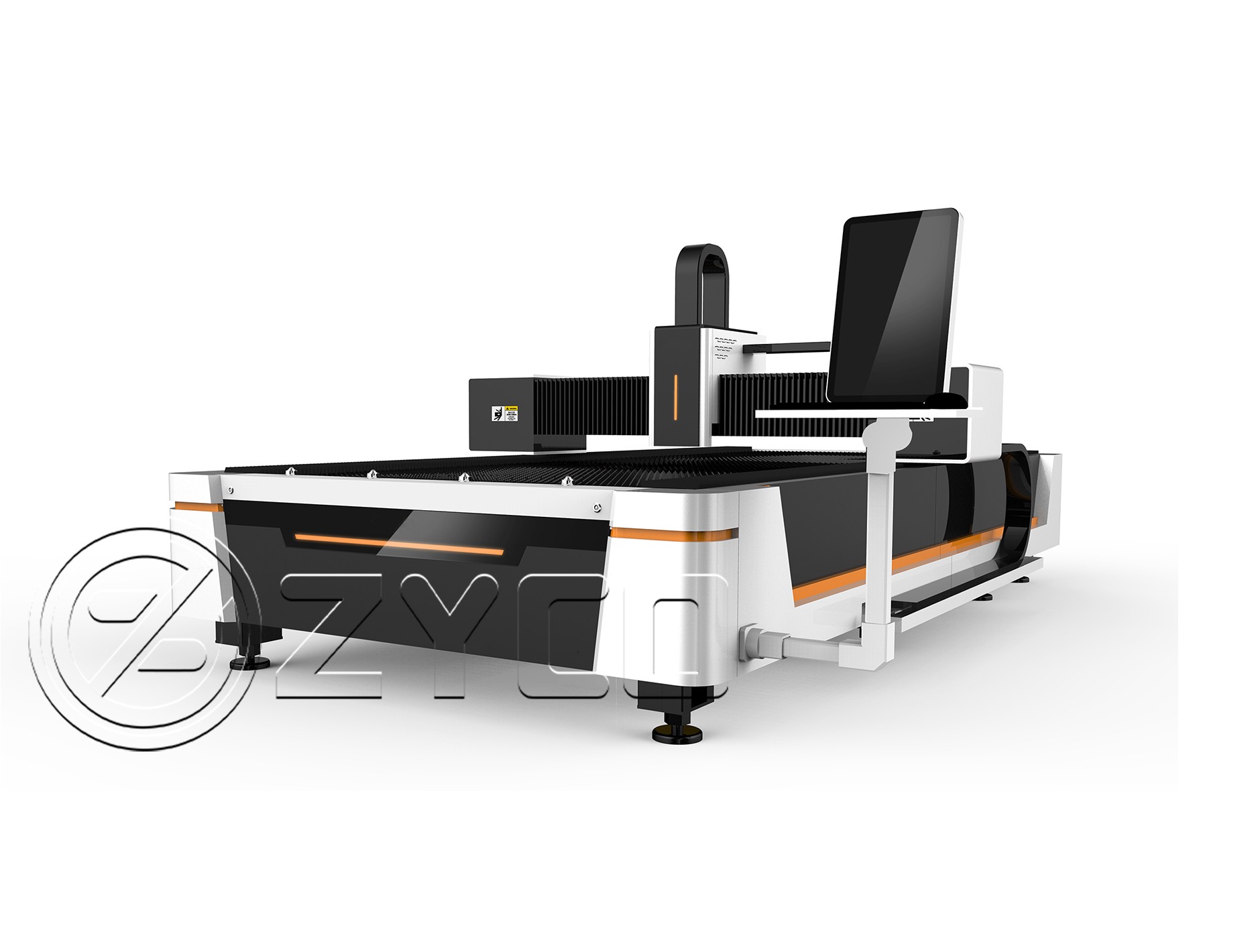

Как работают станки лазерной резки: полное руководство

Как современное технологическое оборудование с высокой эффективностью и высокой точностью, лазерные режущие станки широко используются в металлообработке, электронном производстве, автомобильной промышленности и других областях. В этой статье будет всесторонне проанализирован механизм работы лазерные режущие станки от принципа работы, основных компонентов, сценариев применения до мер предосторожности при эксплуатации.

Ⅰ. Основной принцип лазерная резка

Суть лазерной резки заключается в локальном нагреве материала посредством лазерного луча высокой энергии, чтобы он расплавился, испарился или достиг точки возгорания, а затем в сдувании шлака посредством вспомогательного газа для осуществления резки. Ее основные этапы включают:

1. Генерация лазера

Лазеры (такие как CO₂, оптоволоконные или Nd:YAG) генерируют высокоэнергетические лучи, возбуждая частицы в среде газа, кристалла или оптоволокна. Например, лазеры CO₂ используют смесь углекислого газа для испускания инфракрасного света с длиной волны 10,6 мкм под действием электрического поля высокого напряжения, что подходит для резки неметаллических материалов; в то время как волоконные лазеры (длина волны 1,06 мкм) более эффективны и хороши для резки металла.

2. Фокусировка луча

Через линзу или изогнутый отражатель лазерный луч фокусируется в крошечное пятно диаметром менее 0,1 мм, а плотность энергии может достигать 10⁶~10⁸ Вт/см², мгновенно нагревая материал локально до тысяч градусов Цельсия.

3. Резка материала

- Резка плавлением: металлический материал плавится под воздействием тепла, а вспомогательный газ (например, азот) выдувает расплавленный материал.

- Окислительная резка: кислород используется в качестве вспомогательного газа для реакции с высокотемпературным металлом для ускорения резки (например, углеродистой стали).

- Резка испарением: для неметаллов, таких как дерево и акрил, материал напрямую испаряется.

Ⅱ. Основные компоненты лазерная резка

1. Лазерный генератор

Как «сердце», он определяет выходную мощность (500 Вт-20 кВт) и длину волны. Волоконные лазеры стали мейнстримом из-за их электрооптического коэффициента преобразования >50%.

2. Режущая головка

Содержит фокусирующее зеркало, сопло и газовый канал. Функция автоматической фокусировки может адаптироваться к материалам различной толщины для обеспечения качества резки.

3. Система движения

Высокоточный серводвигатель приводит в движение направляющие осей X/Y и взаимодействует с системой ЧПУ для реализации сложной графической резки с точностью позиционирования до ±0,05 мм.

4. Система управления

Оснащенный программным обеспечением CAD/CAM, он преобразует чертежи конструкции в машинные инструкции и регулирует такие параметры, как мощность, скорость и давление воздуха.

5. Система охлаждения

Устройство водяного или воздушного охлаждения предотвращает перегрев лазера и обеспечивает стабильную работу.

III. Применимые материалы и промышленные применения

1. Металлические материалы: нержавеющая сталь, углеродистая сталь, алюминиевый сплав (требуется мощный лазер).

2. Неметаллические материалы: акрил, дерево, кожа, керамика (требуется CO₂-лазер).

3. Типичные области применения:

- Автомобилестроение: листовой металл кузова, датчик подушки безопасности.

- Электронная промышленность: средняя рамка мобильного телефона, резка гибких печатных плат.

- Художественный дизайн: сложные полые скульптуры, мебель по индивидуальному заказу.

IV. Преимущества и недостатки лазерной резки

1. Преимущества:

- Высокая точность (шов резки 0,1 мм), подходит для сложной графики.

- Бесконтактная обработка, снижающая деформацию материала.

- Высокая скорость (скорость резки углеродистой стали может достигать 20 м/мин).

2. Ограничения:

- Материалы с высокой отражающей способностью (например, медь и золото) требуют специальной обработки.

- Стоимость оборудования высока, а эффективность резки толстых листов (>25 мм) ниже, чем при плазменной резке.

V. Технические условия безопасности эксплуатации

1. Меры защиты

- Надевайте специальные очки, чтобы предотвратить лазерные ожоги сетчатки.

- Убедитесь, что рабочая зона проветривается, чтобы избежать токсичных паров (например, газообразного хлора, выделяющегося при резке ПВХ).

2. Техническое обслуживание оборудования

- Регулярно очищайте оптическую линзу, чтобы предотвратить снижение мощности из-за загрязнения.

- Проверьте герметичность газопровода, чтобы не допустить утечки.

3. Отладка параметров

- Отрегулируйте мощность, фокусное расстояние и скорость резки в соответствии с толщиной материала. Например, рекомендуемая мощность для резки нержавеющей стали толщиной 3 мм составляет 1000 Вт, а скорость — 3 м/мин.

VI.Тенденции будущего развития

1. Интеллектуальное обновление

Алгоритм искусственного интеллекта контролирует качество резки в режиме реального времени и автоматически корректирует параметры.

2. Сверхбыстрая лазерная технология

Фемтосекундный лазер обеспечивает «холодную обработку», уменьшает зону термического влияния и подходит для хрупких материалов.

3. Экологичное производство

Энергосберегающие лазеры и экологически чистые вспомогательные газы (например, технология воздушной резки) сокращают углеродный след.

Заключение

Лазерные режущие станки стали основными инструментами современного производства благодаря своей точности и гибкости. Понимание принципа работы и логики работы поможет максимально раскрыть потенциал оборудования. С итерацией технологий, лазерная резка будет и дальше способствовать разумному и устойчивому развитию промышленного производства.
