Что такое листогибочный пресс с ЧПУ и как он работает?

С быстрым развитием обрабатывающей промышленности технология обработки металла постоянно совершенствовалась. Как эффективное и точное оборудование для гибки металла, Гибочный станок с ЧПУ стал важным инструментом в промышленном производстве. В этой статье подробно будет представлено, что такое Гибочный станок с ЧПУ, а также принцип его работы, основные компоненты и области применения.

Что такое гибочный станок с ЧПУ?

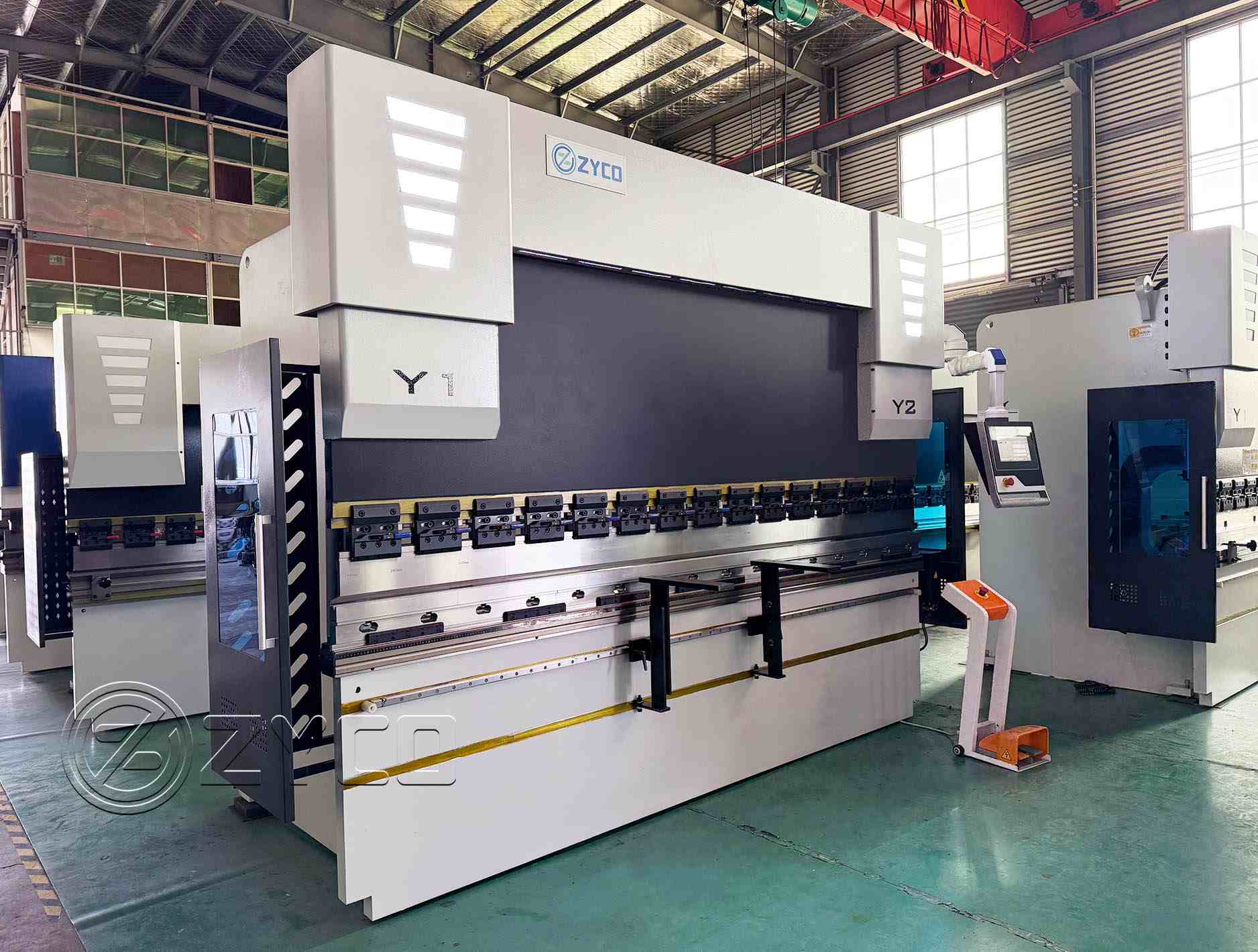

Гибочный станок с ЧПУ - это Оборудование для гибки листового металла управляется системой ЧПУ. В основном используется для гибки металлических листов в соответствии с заданными углами и формами. Традиционные гибочные машины работают на ручном управлении, в то время как гибочные машины с ЧПУ управляют процессом гибки с помощью компьютерных программ, что повышает точность обработки и эффективность производства.

Ядром гибочного станка с ЧПУ является его система ЧПУ, которая может использоваться для точного программирования и контроля ключевых параметров в процессе гибки (таких как угол гибки, положение гибки, давление и т. д.). По сравнению с традиционной ручной гибкой гибочный станок с ЧПУ имеет следующие существенные преимущества:

1. Высокая точность: Он позволяет достичь точности гибки на микронном уровне, что гарантирует качество продукции.

2. Высокая эффективность: Сократите ручное вмешательство и увеличьте скорость обработки.

3. Высокая гибкость: может обрабатывать металлические изделия сложной формы.

4. Высокая степень автоматизации: снизить сложность эксплуатации и уменьшить количество человеческих ошибок.

Как работает гибочный станок с ЧПУ?

Принцип работы листогибочного пресса с ЧПУ в основном включает следующие этапы:

1. Программирование и ввод данных

Оператор вводит программу обработки для гибочного станка через систему ЧПУ. Эти программы обычно основаны на чертежах конструкции изделия и содержат следующую ключевую информацию:

- Материал и толщина листа;

- Угол изгиба;

- Последовательность гибки;

- Выбор инструмента (тип верхнего и нижнего штампа).

Современные системы ЧПУ поддерживают прямой импорт файлов 3D-проектирования (например, файлов CAD) и могут автоматически рассчитывать параметры процесса гибки, что значительно сокращает время программирования.

2. Позиционирование и фиксация

После установки программы система заднего упора гибочного станка с ЧПУ автоматически отрегулирует положение, чтобы зафиксировать металлический лист в соответствующем положении. Система заднего упора приводится в действие двигателем и может точно перемещаться, чтобы обеспечить точное положение гибки металлического листа.

Зажимное устройство фиксирует лист гидравлически или механически, предотвращая смещение во время обработки.

3. Изгибное действие

Гибочное действие осуществляется гидравлической системой или серводвигателем гибочной машины, который приводит в движение верхний и нижний штампы:

Верхний штамп: обычно это клиновидный инструмент, используемый для оказания давления на металлический лист.

Нижний штамп: обычно имеет различные выемки для поддержки металлического листа и формирования окончательного угла гибки.

Металлический лист зажимается между верхним и нижним штампами, в результате чего происходит пластическая деформация для формирования нужного угла и формы.

4. Обратная связь и корректировка

Система ЧПУ контролирует давление, угол и положение во время процесса гибки в режиме реального времени и возвращает данные через датчики. Если обнаруживается ошибка, система автоматически корректирует параметры гибки, чтобы гарантировать, что конечный продукт соответствует требованиям проекта.

Основные компоненты Гибочный станок с ЧПУ

Гибочный станок с ЧПУ состоит из следующих основных частей:

1. Система ЧПУ (контроллер ЧПУ)

Это «мозг» листогибочного пресса с ЧПУ, отвечающий за прием и обработку рабочих инструкций и управление работой оборудования. Распространенные бренды систем ЧПУ включают Siemens, Fanuc и т. д.

2. Гидравлическая система

Используется для создания давления, необходимого для гибки. Гидравлическая система приводит в движение поршень посредством гидравлического масла, тем самым приводя в движение форму для завершения гибочного действия.

3. Механическая структура

Включает такие части, как рама, верхняя матрица, нижняя матрица и верстак. Эти компоненты обеспечивают стабильную опору и передают давление для операции гибки.

4. Система заднего упора

Используется для позиционирования металлического листа, чтобы обеспечить точность положения гибки. Система заднего упора обычно приводится в действие серводвигателем и может достигать высокоточного движения.

5. Датчики и устройства обратной связи

Используется для контроля ключевых параметров процесса гибки, таких как угол, давление и положение, для обеспечения точности обработки.

Области применения гибочных станков с ЧПУ

Гибочные станки с ЧПУ широко используются в следующих отраслях:

1. Обработка листового металла: такие как шасси, шкафы, корпуса бытовой техники и т. д.

2. Автомобилестроение: такие как обработка рам и деталей кузова.

3. Аэрокосмическая промышленность: гибка металлических деталей с особо высокими требованиями к точности.

4. Строительная отрасль: такие как производство металлических навесных стен и элементов стальных конструкций.

5. Бытовая техника: например, переработка корпусов стиральных машин и холодильников.

6. Кухонное оборудование: такие как духовки, рисоварки и т. д.

Заключение

Будучи важным оборудованием для современной обработки листового металла, гибочные станки с ЧПУ стали основными инструментами в промышленном производстве благодаря своим преимуществам: высокая эффективность, высокая точность и автоматизацияБлагодаря точному управлению системой ЧПУ гибочные станки с ЧПУ могут легко справляться со сложными требованиями к обработке и обеспечивать надежную поддержку автоматизации и интеллектуального развития обрабатывающей промышленности.

В будущем, благодаря интеграции технологий искусственного интеллекта и Интернета вещей, гибочные станки с ЧПУ еще больше повысят уровень своего интеллекта и откроют больше возможностей для промышленного производства.
