Принцип работы оси прогиба листогибочного пресса

Что такое «Коронная ось»?

В процессе работы гибочного станка, особенно при гибке длинномерных изделий, толстых пластин или высокопрочных материалов, средняя часть склонна к нестабильным углам гибки из-за «прогиба верхней или нижней части штампа (деформации гибки)» — то есть углы с обеих сторон нормальные, а средний угол слишком большой (угол раскрыт).
Для решения этой проблемы была разработана «Ось коронации», которая автоматически или вручную регулирует деформацию средней части рабочего стола, обеспечивая постоянные углы гибки.

Распространенные типы осей коронации

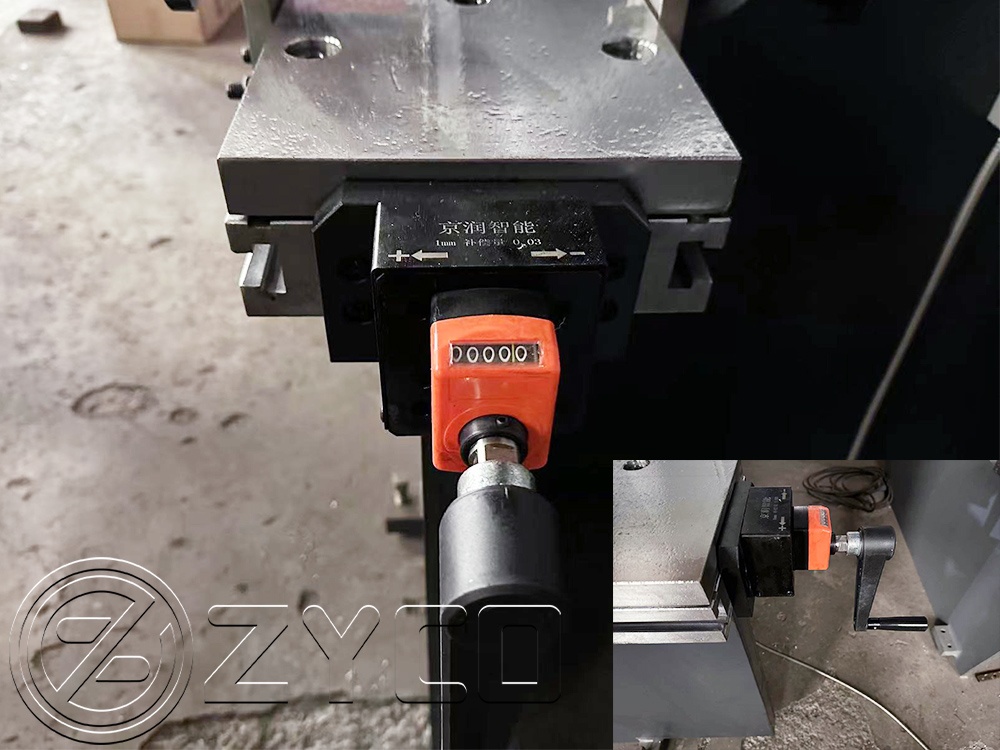

1. Ручная механическая коррекция

✅ Особенности:

Вручную отрегулируйте величину компенсации (обычно с помощью гаечного ключа или маховика);

Конструкция представляет собой клиновидный тип, обычно состоящий из целого ряда наклонных железных прутков, толстых в середине и тонких на обоих концах;

Никакой двигатель или система ЧПУ не задействованы.

✅ Структурный состав:

Неподвижное основание, подвижный наклонный блок, регулировочный винт или маховик

✅ Принцип работы:

Вручную вращайте маховик, перемещайте наклонный блок, поднимите середину нижнего рабочего стола штампа и вручную установите величину компенсации для различной толщины/длины пластины.

✅ Преимущества:

Бюджетный;

Низкий уровень отказов и простота обслуживания;

Подходит для небольших заводов или предприятий, где обрабатывается только один тип пластин.

❌ Недостатки:

Операция требует опыта и не подходит новичкам;

Точность невысокая, а постоянство угла легко зависит от человеческого фактора;

Он не может автоматически адаптироваться к различным процессам, и его необходимо перенастраивать каждый раз при изменении толщины пластины.

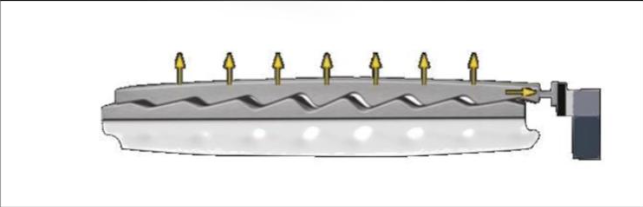

2. Автоматическая механическая коррекция

✅ Особенности:

Управляемый системой ЧПУ, значение компенсации устанавливается автоматически;

Большинство из них используют серводвигатель + винтовой привод для приведения в движение клиновой группы;

Точность и последовательность намного выше, чем при ручном способе измерения.

✅ Структурный состав:

Фиксированная клиновая группа, мобильная клиновая группа, конструкция двигателя + винт или реечная, система обратной связи по положению (энкодер)

✅ Принцип работы:

Система ЧПУ (например, EASYCAT、DELEM、ESA、CYBELEC и т. д.) автоматически рассчитывает прогиб в соответствии с толщиной входной пластины, формой, длиной и т. д.;

Автоматически выдает команды на управление двигателем для перемещения клина;

Достичь компенсации деформации в средней зоне и точно компенсировать прогиб.

✅ Преимущества:

Автоматическая компенсация повысить эффективность;

Взаимодействие с переключением программ, угол всегда постоянный;

Не требует опыта оператора, подходит для многоассортиментного и многосерийного производства.

❌ Недостатки:

Стоимость немного выше;

Требования к техническому обслуживанию двигателей и винтов выше.

Сводная сравнительная таблица
