Да, а Четырехвалковый листопрокатный станок W12Станки W12 могут прокатывать конические профили при наличии соответствующей механической конфигурации и параметров процесса прокатки. В современном металлообработке станки W12 широко используются не только для цилиндрической прокатки, но и для производства. конусы, конические секции и переходные элементы.

Однако коническая прокатка значительно сложнее цилиндрической, поскольку требует контролируемая дифференциальная деформация по ширине пластиныДостижение точной геометрии конуса зависит от конструкции машины, координации движения валков, контроля трения и программирования оператором процесса.

В данной статье изложены технические принципы конической прокатки на станке W12, а также ключевые факторы, влияющие на качество прокатки.

Что такое коническая прокатка?

Коническая прокатка — это процесс придания плоской металлической пластине конусообразной или конусообразной цилиндрической формы.

В отличие от цилиндрической прокатки, где радиус изгиба постоянен по всей ширине листа, для конусной прокатки требуется:

• Разные скорости прокатки по листу
• Переменная деформация вдоль краев пластины
• Контролируемый поток материала в процессе формования

Типичные продукты включают в себя:

• редукторы сосудов под давлением
• Секции бункера
• Переходы ветровых башен
• Вытяжные и воздуховодные системы
• Компоненты промышленных воронок

Почему конусная прокатка сложнее цилиндрической?

При цилиндрической прокатке:

• Обе стороны пластины проходят одинаковое расстояние.
• Радиус изгиба остается постоянным.

При конической прокатке:

• Одна сторона пластины перемещается по большей окружности.
• Для обеих сторон требуются разные условия прокатки.
• Материал подвергается неравномерной деформации.

Это создает ряд технических проблем:

• Скольжение пластины
• Геометрическое искажение
• Неравномерное распределение напряжений
• Потеря округлости

Следовательно, для прокатки конусов требуется более совершенное управление оборудованием и опыт оператора.

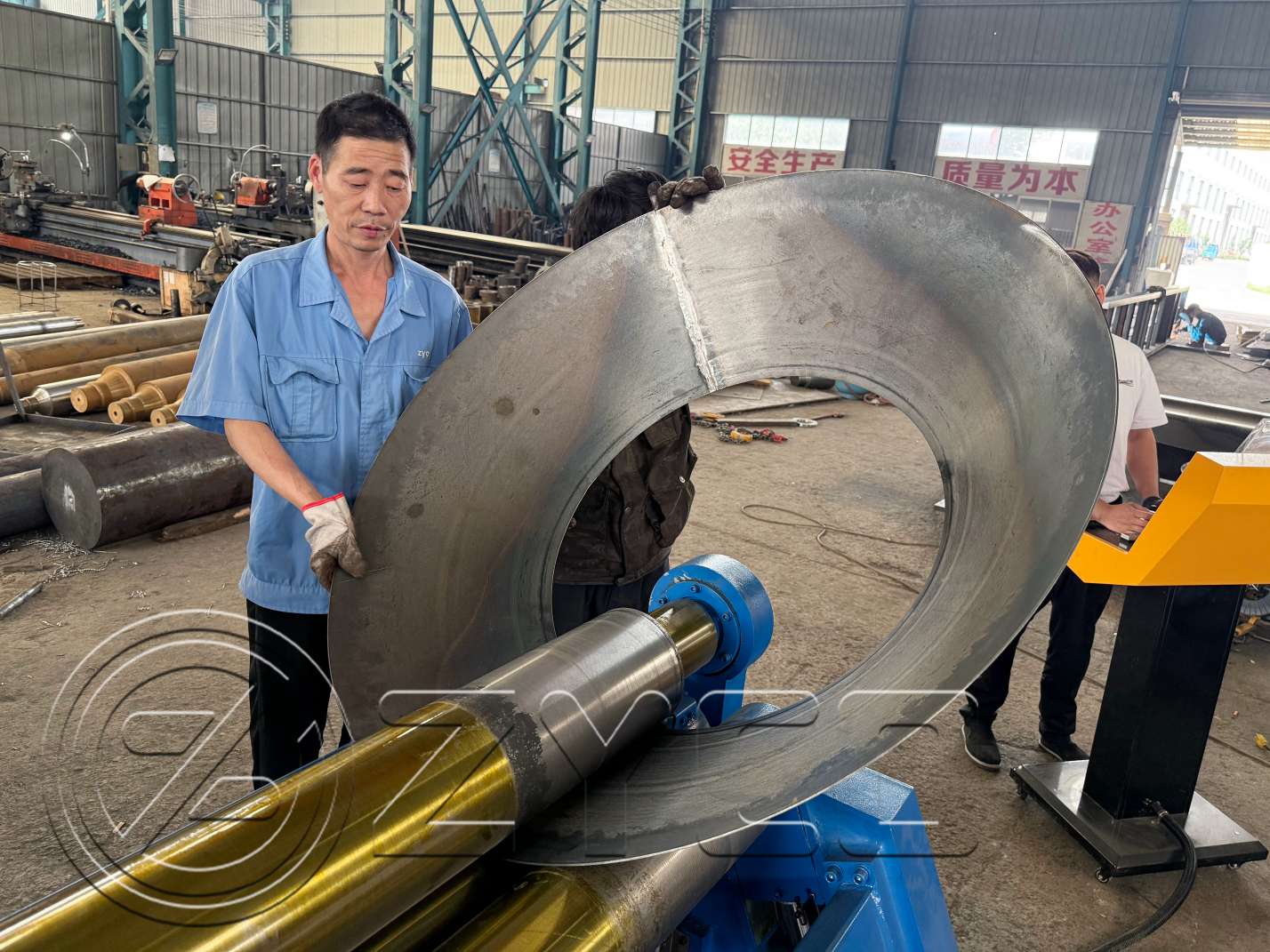

Как 4-валковый станок W12 вальцовывает конические заготовки

Четырехвалковый станок W12 может выполнять коническую прокатку путем создания асимметричные условия прокаткимежду двумя сторонами тарелки.

1. Принцип дифференцированной подачи

Главный принцип таков:

Одна сторона пластины должна двигаться быстрее или дальше, чем другая сторона.

Это достигается следующим образом:

• Наклон боковых валов
• Асимметричная регулировка давления валка
• Создание контролируемых различий трения

В результате пластина постепенно приобретает конусообразную форму.

2. Наклон бокового крена

Современные машины с двигателем W12 часто включают в себя:

• Гидравлическая регулировка бокового качения
• Наклонное боковое вращение
• Независимые системы позиционирования

Боковой валик на одном конце создает иное изгибающее усилие по сравнению с противоположной стороной.

В результате получается:

• Больший радиус качения с одной стороны
• Меньший радиус качения с другой стороны.

В конечном итоге это формирует коническую форму.

3. Контролируемое выравнивание пластин

При прокатке конусом правильное выравнивание листового металла имеет решающее значение.

Машина должна поддерживать в исправном состоянии:

• Стабильная сила зажима
• Точное направление подачи
• Контролируемое перемещение края

Четырехвалковые станки W12 обладают здесь преимуществами, поскольку лист остается непрерывно зажатым между верхним и нижним валками.

Это минимизирует:

• Скольжение
• Несоосность
• Ошибки позиционирования

4. Многопроходная прогрессивная формовка

Коническая прокатка обычно выполняется постепенно.

Обычно этот процесс включает в себя:

1. Начальный предварительный изгиб

2. Последовательные проходы по ходу движения

3. Пошаговая регулировка бокового крена

4. Окончательная геометрическая калибровка

Для толстых пластин может потребоваться несколько циклов прокатки, чтобы уменьшить концентрацию внутренних напряжений.

Технология ЧПУ в конической прокатке

Современные прокатные станки W12 с ЧПУ значительно улучшают возможности прокатки конусов.

Современные системы ЧПУ позволяют:

• Программируемое позиционирование ролика
• Автоматическая синхронизация движений
• Геометрическая коррекция в реальном времени
• Повторяемое производство конусов

Это улучшает:

• Размерная согласованность
• Эффективность производства
• Точность оператора

Ключевые факторы, влияющие на производительность конической прокатки

1. Толщина пластины

Для более толстых материалов требуется:

• Более высокое усилие прокатки
• Повышенная жесткость машины
• Ещё несколько проходов накатом

Производительность конусных вальцов обычно ниже, чем производительность цилиндрических вальцов.

2. Предел текучести материала

Высокопрочные материалы повышают сопротивление формованию.

Примеры:

3. Угол конуса

Для больших углов конуса требуется:

• Большая дифференциальная деформация
• Более агрессивная регулировка бокового крена

Это усложняет процесс перекатывания.

4. Минимальный диаметр конуса

Меньшие диаметры создают:

• Повышенное локализованное напряжение
• Повышенный риск возникновения деформационных дефектов.

В подобных приложениях возможности оборудования приобретают все большее значение.

Преимущества станков W12 для конической прокатки

По сравнению с традиционными трехвалковыми системами, четырехвалковые машины W12 обладают существенными преимуществами:

Непрерывное зажимание пластин

Пластина надежно фиксируется на протяжении всего процесса, что повышает ее устойчивость.

Более высокая точность

Независимый контроль крена обеспечивает более точную геометрию конуса.

Лучшая воспроизводимость

Системы с ЧПУ позволяют обеспечить повторяемость производства при серийном изготовлении.

Снижение зависимости от оператора

Автоматизация упрощает сложные операции прокатки.

Повышение производительности

Предварительная гибка и прокатка часто могут быть выполнены за одну установку.

Типичные отрасли промышленности, использующие коническую прокатку.

Конусопрокатные станки W12 широко используются в:

• производство сосудов под давлением
• нефтехимическое оборудование
• Ветроэнергетические башни
• Промышленные системы вентиляции
• Горнодобывающее и цементное оборудование
• Тяжелые стальные конструкции

Типичные проблемы при прокатке конусов

Даже при использовании современного оборудования прокатка конусов по-прежнему требует тщательного контроля технологического процесса.

Типичные проблемы включают в себя:

Правильная калибровка станка и программирование ЧПУ имеют решающее значение.

Почему стоит выбрать 4-валковые прокатные станки ZYCO W12?

Современный Четырехвалковые листопрокатные станки ZYCO W12Они разработаны для сложных задач прокатки, включая коническую формовку.

Ключевые технические преимущества включают в себя:

• Высокопрочная каркасная конструкция
• Прецизионная гидравлическая синхронизация
• Усовершенствованные системы ЧПУ-управления
• Независимая регулировка бокового вращения
• Отличная повторяемость формования

Эти особенности позволяют производителям достигать высокой точности прокатки конусов с повышенной эффективностью и сокращенным временем переналадки.

Заключение

A Четырехвалковый листопрокатный стан W12 полностью способен прокатывать конические профили.при наличии соответствующих систем управления и конфигурации прокатки.

По сравнению с традиционными прокатными системами, станки W12 обеспечивают:

• Лучшая стабильность
• Более высокая точность
• Улучшенная автоматизация
• Повышенная эффективность в процессах формования конусов.

Для производителей, занимающихся сложной металлообработкой, инвестиции в прокатный стан W12 с ЧПУ-управлением предоставляют значительные преимущества как в производительности, так и в качестве продукции.
