Как уменьшить упругое деформирование нержавеющей стали при гибке на листогибочном прессе?

Профессиональное инженерное руководство для специалистов по обработке листового металла, операторов листогибочных прессов и инженеров-оснасточников.

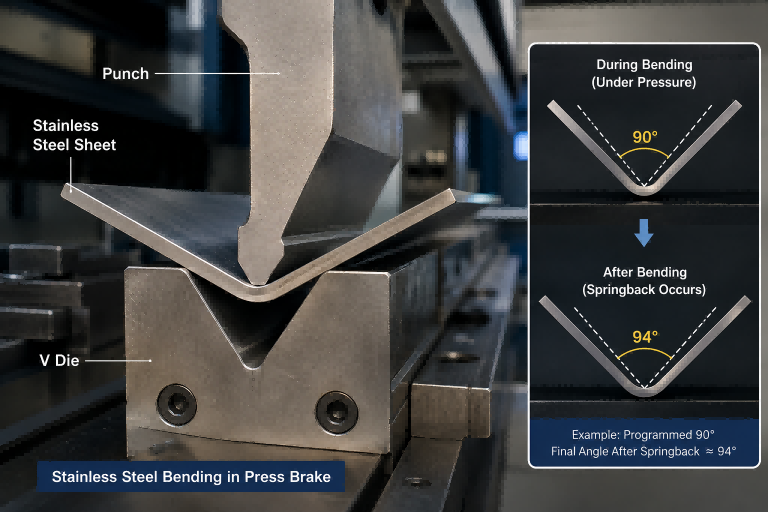

 Рисунок 1. Процесс гибки нержавеющей стали в условиях листогибочного пресса с ЧПУ.

При изготовлении изделий из нержавеющей стали упругое восстановление формы является одной из наиболее распространенных причин неточности угла изгиба.
По сравнению с низкоуглеродистой сталью или алюминием, нержавеющая сталь накапливает больше упругой энергии при изгибе, благодаря чему материал частично восстанавливает свои свойства после снятия изгибающего усилия.

Для операторов листогибочных прессов и инженеров-оснасточников неконтролируемое пружинение может привести к многократным корректировкам угла, несоответствию деталей, проблемам при сборке и снижению эффективности производства.

В реальных условиях производства изделий из листового металла успешный контроль упругого восстановления достигается не только за счет тоннажа станка. Он зависит от сочетания характеристик материала, размера V-образного отверстия матрицы, радиуса пуансона, метода гибки, точности станка и опыта оператора.

Почему нержавеющая сталь обладает большей упругостью

Основная причина заключается в высоком пределе текучести и эластичности нержавеющей стали.

В процессе гибки на листогибочном прессе внешний слой листа подвергается растягивающему напряжению, а внутренний — сжатию. После снятия нагрузки часть упругой деформации естественным образом восстанавливается, в результате чего угол изгиба немного увеличивается.

Среди распространенных марок нержавеющей стали:

• Нержавеющая сталь марки 201 обычно обладает большей упругостью при восстановлении формы.
• Нержавеющая сталь марки 304 более стабильна, но все же имеет существенные недостатки.
• Для высокопрочной нержавеющей стали требуются более высокие значения компенсации.

В практических цехах операторы часто замечают, что две разные партии материала одинаковой толщины могут давать разные результаты по упругому восстановлению. Именно поэтому опытные операторы всегда проводят пробные изгибы перед началом серийного производства.

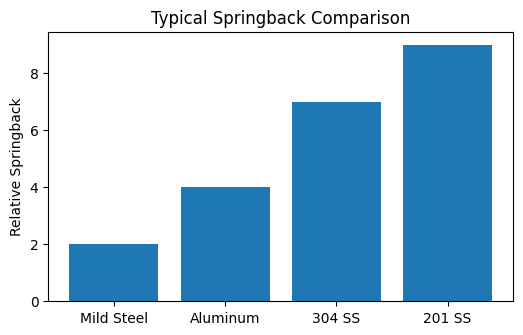

 Рисунок 2. Относительная тенденция к упругому восстановлению формы в распространенных материалах из листового металла.

Как V-образное отверстие матрицы влияет на упругое восстановление формы.

Выбор V-образной матрицы является одним из важнейших факторов, влияющих на упругое восстановление нержавеющей стали.

Больший V-образный вырез создает больший внутренний радиус изгиба. Это уменьшает пластическую деформацию и увеличивает упругое восстановление после разгрузки.

Общая логика производства:

• Большое V-образное отверстие → Больший радиус → Более упругий возврат
• Меньшее V-образное отверстие → Меньший радиус → Меньшее упругое восстановление

Однако использование слишком малого V-образного отверстия может привести к следующим последствиям:

• Маркировка поверхности
• Растрескивание материала
• Чрезмерный спрос на тоннаж
• Ускоренный износ инструмента

При гибке нержавеющей стали многие производители оснастки рекомендуют выбирать V-образное отверстие, размер которого примерно в 6-8 раз превышает толщину материала, в зависимости от требуемого радиуса и качества поверхности.

Воздушная гибка против нижней фиксации

В настоящее время гибка на воздухе является наиболее распространенным методом гибки в современном производстве на листогибочных прессах с ЧПУ, поскольку она обеспечивает гибкий контроль угла и требует меньшего количества оснастки.

Однако изгиб в воздухе также приводит к большему упругому восстановлению по сравнению с изгибом до упора.

Продавливание вглубь матрицы приводит к более глубокому проникновению материала, уменьшая упругое восстановление и повышая стабильность углов. Этот метод широко используется для высокоточных деталей из нержавеющей стали со строгими требованиями к допускам.

В реальных производственных условиях большинство заводов достигают баланса между скоростью и точностью производства, сочетая следующие факторы:

• Гибка под давлением для стандартного производства
• Формирование до упора для прецизионных деталей
• Компенсация угла для обеспечения повторяемости

Практические методы, используемые производителями для уменьшения упругого восстановления.

· Используйте компенсацию перегиба под углом в контроллере ЧПУ.

· Избегайте слишком больших отверстий V-образной матрицы при работе с тонкими листами нержавеющей стали.

· Поддерживайте стабильный список поставщиков материалов и партий.

· Для поддержания постоянного угла наклона используйте системы выравнивания кромок на длинных заготовках.

· Перед началом серийного производства проведите пробные изгибы.

· Регулярно проверяйте износ пуансонов и матриц.

Соответствующие инженерные инструменты

Заключение

Пружинное восстановление — это естественное явление при гибке нержавеющей стали, особенно при гибке на воздухе.
Для точного контроля упругого восстановления требуется не только машинная точность, но и глубокое понимание геометрии инструмента, свойств материала и практический опыт производства.

Для современных предприятий по обработке листового металла освоение компенсации упругого восстановления имеет важное значение для достижения стабильной точности углов, снижения процента брака, повышения эффективности производства.

Данная статья предназначена для профессиональных специалистов по обработке листового металла, операторов листогибочных прессов, инженеров-оснасточников и промышленных производителей.
