Практическое инженерное руководство по сокращению брака, повышению стабильности и достижению воспроизводимых результатов при изготовлении изделий из листового металла.

Управляющее резюме

В современном производстве изделий из листового металла точность гибки стала прямым показателем конкурентоспособности производства. Клиенты ожидают более жестких допусков, более коротких сроков выполнения заказов и стабильного качества от партии к партии. Отклонение размера фланца всего на 1 мм от допуска может привести к проблемам при сборке; ошибка угла изгиба всего в 2 градуса может потребовать доработки, корректировки сварки или полной замены детали. Когда эти проблемы повторяются в разных производственных циклах, затраты значительно превышают стоимость бракованного материала.

Многие производители считают, что современный листогибочный пресс с ЧПУ автоматически гарантирует точность деталей. Однако реальный производственный опыт показывает иное. Некоторые цеха достигают отличной повторяемости результатов, используя обычное оборудование, в то время как другие сталкиваются с непостоянством результатов даже после инвестиций в станки премиум-класса. Разница обычно заключается не только в самом станке. Разница заключается в производственной системе, лежащей в его основе.

В этом документе рассматриваются десять наиболее распространенных причин ошибок при гибке листогибочных прессов и предлагаются практические инженерные методы для повышения стабильности, сокращения брака и достижения воспроизводимых результатов при изготовлении изделий из листового металла.

Реальная цена неточности при изгибе

Большинство производителей недооценивают реальную стоимость ошибок при гибке. Когда деталь не проходит проверку качества, первая реакция часто заключается в подсчете стоимости бракованного материала. В действительности же стоимость материала обычно составляет лишь небольшую часть проблемы.

Один-единственный неправильный изгиб может запустить цепную реакцию на всех этапах: сварке, сборке, проверке, доставке и общении с клиентом. Именно поэтому ведущие компании по изготовлению металлоконструкций уделяют внимание не только исправлению ошибок при изгибе, но и предотвращению их возникновения.

Почему хорошие машины всё ещё производят некачественные детали?

Одно из самых распространенных заблуждений в области обработки листового металла заключается в том, что точность гибки — это в первую очередь проблема станка. В действительности, листогибочный пресс — это лишь один компонент более крупной производственной системы. Четыре основные системы определяют конечную точность гибки: станок, оснастка, материал и технологический процесс.

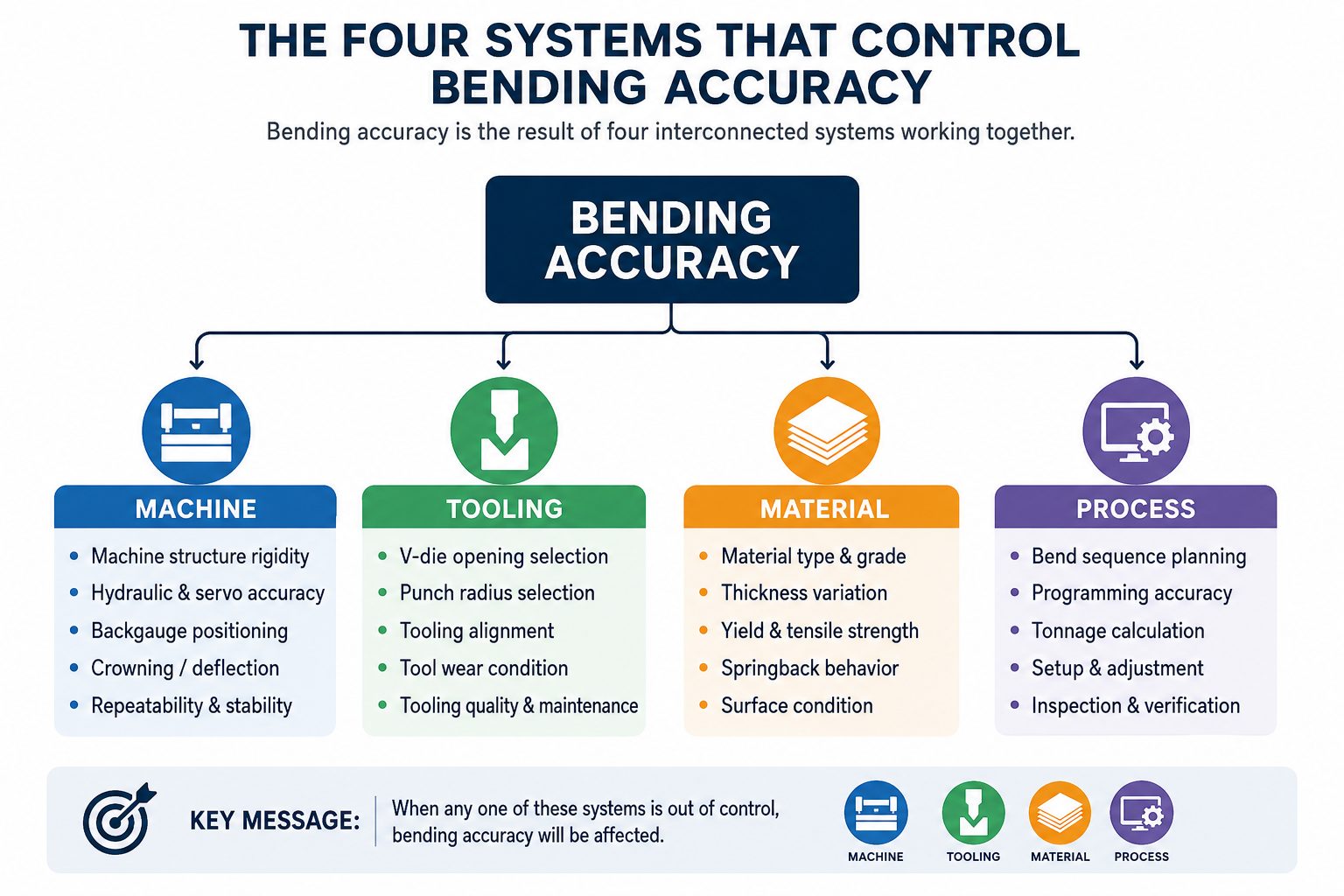

Рисунок 1. Четыре системы, контролирующие точность гибки: станок, оснастка, материал и технологический процесс.

Причина №1: Неправильный выбор отверстия V-образной матрицы.

Выбор правильного размера V-образного отверстия матрицы — одно из важнейших решений в процессе гибки. Размер отверстия матрицы напрямую влияет на усилие гибки, внутренний радиус, упругое восстановление, качество поверхности и стабильность углов.

Слишком маленькое отверстие матрицы увеличивает требуемый усилие и ускоряет износ инструмента. Оно также может привести к чрезмерному образованию поверхностных царапин и более узкому, чем ожидалось, внутреннему радиусу. Слишком большое отверстие матрицы может привести к большему внутреннему радиусу, усиленному пружинению и нестабильному контролю угла, если оно не соответствует требованиям к материалу и детали.

Пример производства

В цехе по гибке низкоуглеродистой стали толщиной 3 мм выбрали матрицу с отверстием V16, поскольку она уже была установлена ​​на станке. Позже инженеры определили, что более подходящей была матрица с отверстием V24. Использование матрицы меньшего диаметра привело к увеличению требований к усилию, повышенному износу инструмента, появлению следов на поверхности и нестабильности углов. После перехода на матрицу с правильным отверстием стабильность производства немедленно улучшилась.

Эти значения являются рекомендациями, а не универсальными правилами. При фактическом выборе следует учитывать тип материала, требуемый внутренний радиус, длину изгиба, требования к поверхности и доступную мощность листогибочного пресса.

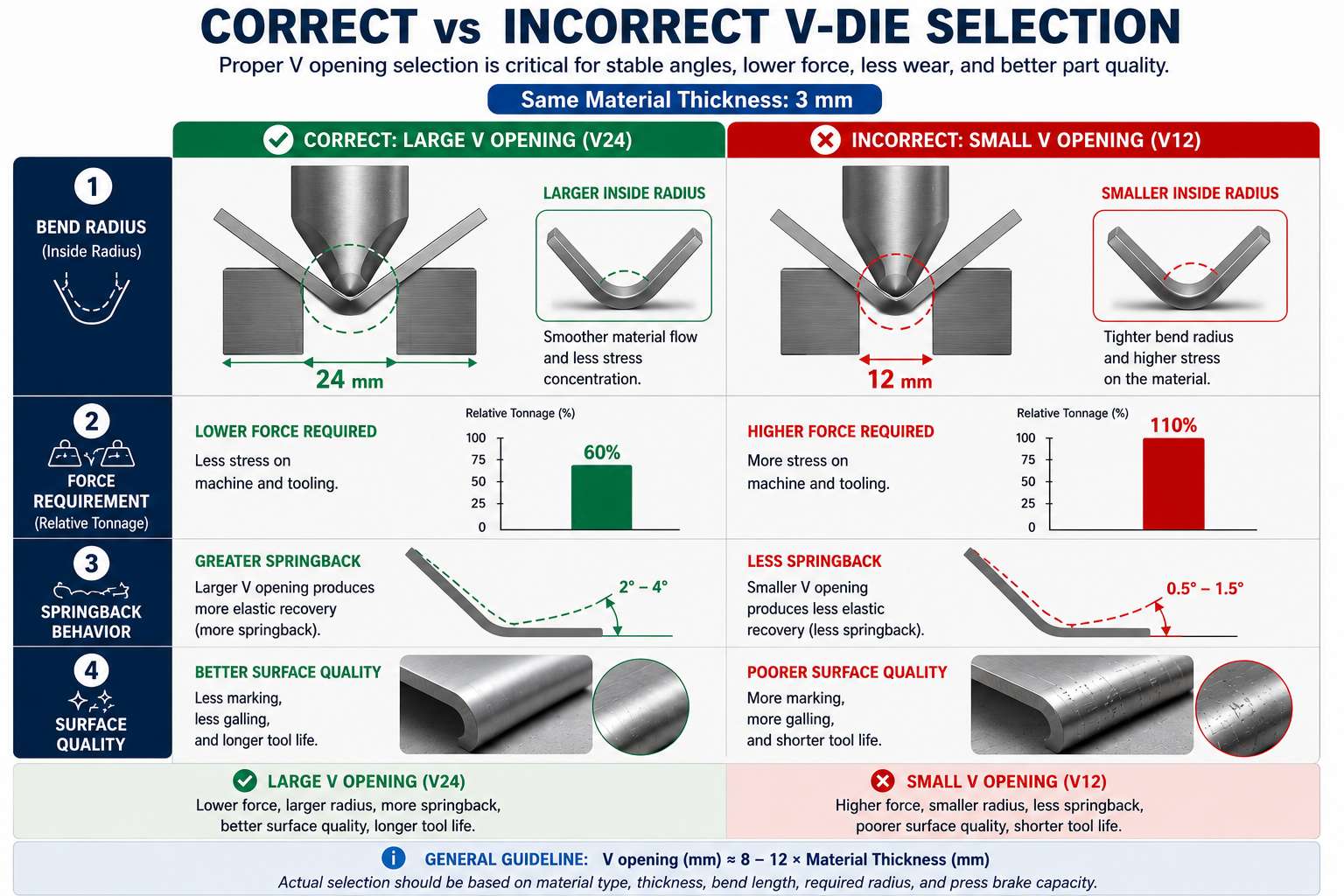

Рисунок 2. Правильный и неправильный выбор V-образной матрицы для одинаковой толщины материала 3 мм.

Причина №2: Игнорирование различий в материалах.

Не весь листовой металл ведет себя одинаково. Даже материалы с одинаковой номинальной толщиной могут давать разные результаты при изгибе из-за различий в пределе текучести, пределе прочности на растяжение, методе изготовления, поставщике и партии материала.

Например, нержавеющая сталь марки 304 обычно обладает большей упругостью, чем низкоуглеродистая сталь. Для алюминия часто требуются другие значения радиуса изгиба и компенсации. Высокопрочные стали часто требуют значительно большей силы изгиба. Производители, которые обрабатывают все материалы одинаково, часто сталкиваются с непредсказуемыми результатами производства.

Наиболее успешные производители поддерживают актуальность справочных данных о материалах, основываясь на реальном опыте производства, а не полагаясь только на предположения по умолчанию.

Причина №3: ​​Неправильная компенсация упругости

Пружинное восстановление остается одной из наиболее распространенных причин неточностей при изгибе. После отвода пуансона материал упруго восстанавливает свою форму и частично возвращается к исходному состоянию. Если компенсация недостаточна, конечный угол оказывается больше, чем предполагалось.

Пример производства

Производитель перешел с низкоуглеродистой стали на нержавеющую сталь марки 304, сохранив при этом идентичные параметры гибки. В результате возникла постоянная погрешность угла примерно в 3 градуса. После обновления значений компенсации упругого восстановления для нового материала проблема исчезла. Эта простая корректировка предотвратила дальнейшие доработки и проблемы с качеством.

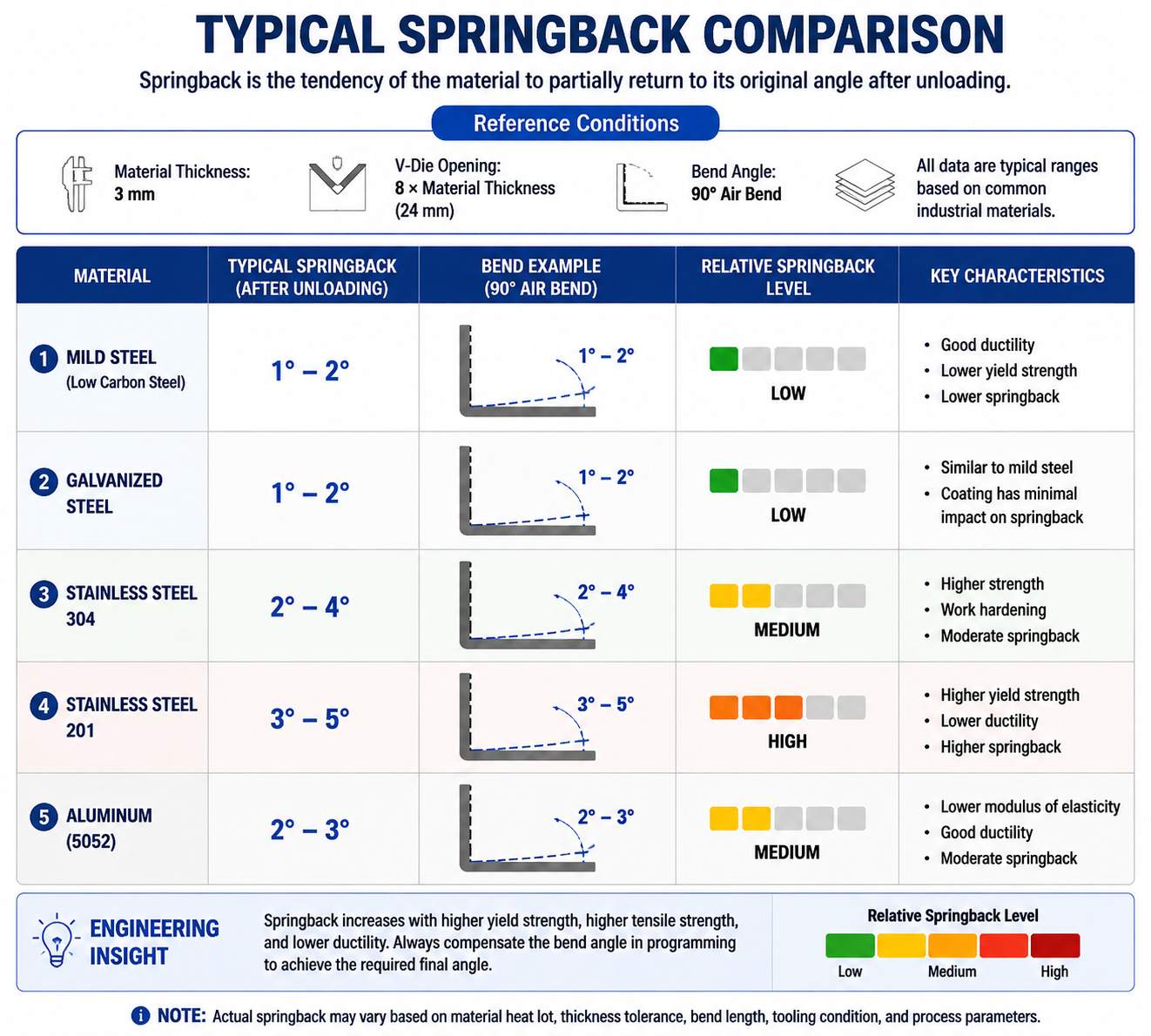

Рисунок 3. Типичное сравнение упругого восстановления при изгибе в воздухе для распространенных листовых металлических материалов.

Причина №4: Изношенный или поврежденный инструмент.

Износ инструмента часто происходит постепенно, поэтому его трудно обнаружить до тех пор, пока не появятся проблемы с качеством. К распространенным проблемам с инструментом относятся закругленные кончики пуансонов, изношенные плечи матриц, повреждения поверхности, сколы инструмента и смещение.

Даже незначительные изменения геометрии могут существенно повлиять на стабильность углов и формирование радиусов. Ведущие производственные предприятия устанавливают графики профилактических проверок, вместо того чтобы ждать видимых неисправностей. Техническое обслуживание оснастки часто является одним из самых экономичных способов повышения качества гибки.

Причина №5: Деформация станка и плохое формирование коронки.

Рамы листогибочных прессов чрезвычайно жесткие, но не идеально жесткие. Под нагрузкой рама и станина упруго деформируются. Без компенсации выпуклости центр длинной заготовки может иметь больший угол изгиба, чем концы, поскольку станок прогибается вниз в центре, и соотношение изгиба изменяется вдоль линии изгиба.

Пример производства

Бригада, занимавшаяся гибкой заготовки длиной 4000 мм на 250-тонном листогибочном прессе, обнаружила, что концы заготовки близки к целевому углу в 90 градусов, в то время как центральная часть оказалась значительно больше. На первый взгляд деталь выглядела приемлемо, но осмотр вдоль всей линии сгиба выявил отклонение.

Современные системы выравнивания кромки компенсируют это отклонение и значительно повышают стабильность угла. Для длинных деталей и высокотоннажных применений правильное выравнивание кромки имеет важное значение.

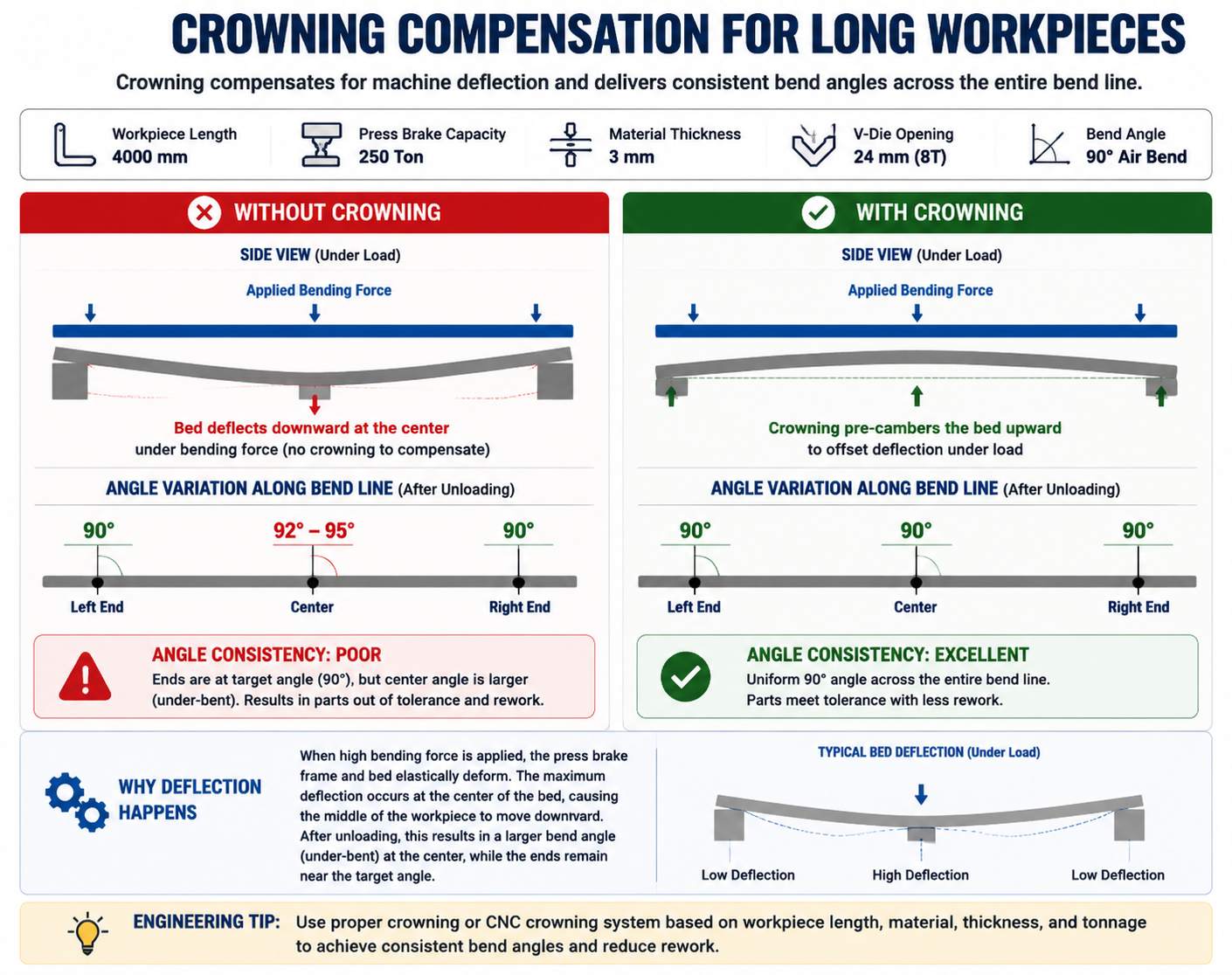

Рисунок 4. Компенсация выпуклости помогает поддерживать постоянные углы на длинных заготовках.

Причина №6: Ошибки позиционирования заднего упора.

Точность заднего упора напрямую влияет на размеры фланца. Даже при правильных углах изгиба неточное позиционирование может привести к непригодности деталей. Распространенные причины включают ошибки калибровки сервопривода, механический износ, ослабление компонентов, повреждения в результате столкновений и недостаточное техническое обслуживание.

Даже доля миллиметра погрешности позиционирования может привести к существенным отклонениям в размерах готовой продукции. Регулярная калибровка и проверка первого образца остаются важнейшими методами контроля качества.

Причина №7: Неправильное планирование последовательности поворотов.

Многие проблемы, возникающие при гибке, берут начало задолго до выполнения первого изгиба. Неправильная последовательность гибки может привести к взаимному влиянию деталей, столкновениям инструментов, трудностям с позиционированием и накоплению погрешностей размеров.

Пример производства

Оператор сгибает несколько коротких фланцев, прежде чем сформировать основной длинный фланец на сложном корпусе. Первые сгибы мешают позиционированию во время последующих операций, увеличивая отклонения в размерах и время на настройку. Пересмотренная последовательность устраняет эти помехи и повышает как точность, так и производительность.

Причина №8: Неправильный выбор усилия изгиба или тоннажа.

Для стабильного изгиба необходимы точные расчеты сил. Недостаточный усилие может препятствовать правильной формовке материала. Избыточное усилие увеличивает нагрузку на оснастку и компоненты станка и может сократить срок службы оснастки.

Точные расчеты должны учитывать тип материала, толщину материала, длину изгиба, V-образное раскрытие и метод изгиба. Многие операторы пытаются решить проблемы с качеством, просто увеличивая усилие. Хотя это может показаться эффективным в краткосрочной перспективе, часто это создает новые проблемы, связанные с износом инструмента и нагрузкой на станок. Расчеты тоннажа, основанные на инженерных расчетах, обеспечивают более надежное решение.

Причина №9: Ошибки в расчете припуска на изгиб и коэффициента K.

Разработка развертки зависит от точных расчетов припусков на изгиб. Неправильные предположения часто приводят к неверным габаритным размерам, помехам при сборке, трудностям при сварке и необходимости многократной регулировки параметров.

Ключевые переменные включают толщину материала, внутренний радиус, коэффициент K и метод гибки. Наиболее надежные значения припуска на изгиб получают на основе фактических производственных измерений, а не по умолчанию из CAD-моделей. Производители, которые постоянно проверяют свои данные по гибке, достигают лучшей точности размеров.

Причина № 10: Отсутствие стандартизированных процедур.

Среди всех десяти причин, рассмотренных в этом руководстве, отсутствие стандартизации часто является наиболее пагубной. Многие цеха по изготовлению металлоконструкций в значительной степени зависят от опыта отдельных операторов. В результате одна смена может производить детали приемлемого качества, в то время как другая смена будет получать непоследовательные результаты, используя один и тот же станок, один и тот же материал и один и тот же инструмент.

Ведущие мировые производители снижают эту вариативность за счет документированных процедур, определяющих правила выбора инструмента, параметры для конкретных материалов, значения компенсации упругого восстановления, процедуры настройки, требования к контролю и контрольные точки качества. Стандартизация превращает качество гибки из зависящего от оператора в зависящее от процесса.

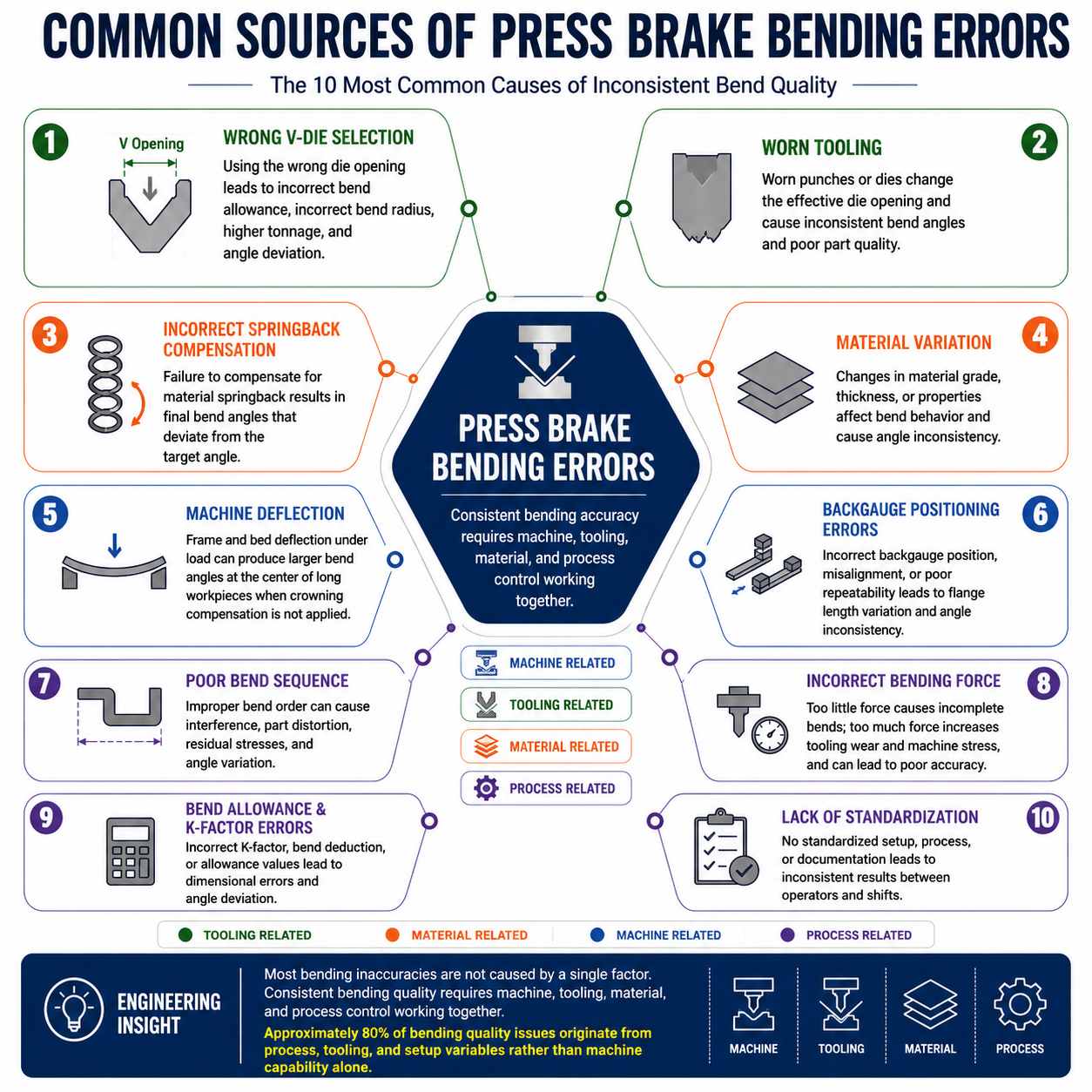

Рисунок 5. Типичные источники ошибок при гибке на листогибочном прессе в зависимости от типа инструмента, материала, станка и технологических параметров.

Как ведущие производители добиваются повторяемой точности

Компании, известные стабильным качеством гибки, редко прибегают к методу проб и ошибок. Вместо этого они создают системы, которые уменьшают вариативность и повышают повторяемость результатов с течением времени.

· Базы данных материалов

· Базы данных Springback

· Стандартизированный выбор инструментов

· Первичный контроль качества

· Программы профилактического обслуживания

· Графики калибровки заднего упора

· Документация процесса

· системы обучения операторов

Эти методы становятся конкурентным преимуществом, поскольку позволяют применять проверенные знания по настройке оборудования у разных операторов, в разных сменах и производственных партиях.

Инженерный взгляд: почему проблемы с точностью часто возвращаются после временных решений

Одна из самых неприятных ситуаций в обработке листового металла — это когда проблема с изгибом, казалось бы, решена, но через несколько дней или недель она возвращается. Оператор корректирует угол, производительность повышается, и проблема временно исчезает. А потом она снова появляется.

Этот цикл возникает потому, что многие цеха устраняют симптомы, а не первопричины. В цехе могут наблюдаться непостоянные углы изгиба, и в ответ на это изменение глубины изгиба. Угол снова кажется правильным, но фактической причиной может быть вариация материала, износ инструмента, настройки выпуклости или компенсация упругого восстановления. Поскольку первопричина так и не была устранена, проблема в конечном итоге возвращается.

Создание системы контроля точности гибки

Ведущие производители не полагаются на опыт для обеспечения точности гибки. Они создают систему контроля, основанную на самом процессе гибки. Практическая система контроля точности гибки обычно состоит из пяти уровней.

Примеры из практики производства

Пример из практики №1: Производство корпусов из нержавеющей стали

Производитель электротехнических корпусов столкнулся с повторяющимися колебаниями угла гибки при переходе от низкоуглеродистой стали к нержавеющей. Первоначальным решением стало увеличение глубины гибки и корректировка настроек станка. Результаты временно улучшились, но нестабильность сохранялась.

Анализ первопричин показал, что используемые значения упругого восстановления были разработаны для низкоуглеродистой стали, а не для нержавеющей. Корректирующим действием стало создание эталонной таблицы упругого восстановления для нержавеющей стали и установление компенсационных значений, специфичных для данного материала. В результате уменьшилось изменение угла, ускорилась настройка и снизился процент брака.

Пример из практики №2: Изменение угла наклона длинной заготовки

Компания по изготовлению металлоконструкций сообщила, что центральный угол выходил за пределы допуска, в то время как торцы были близки к заданному значению. Первоначально операторы заподозрили износ инструмента. Расследование выявило недостаточную компенсацию выпуклости. После надлежащей регулировки выпуклости стабильность угла улучшилась по всей длине заготовки.

Пример из практики №3: Несогласованные результаты у разных операторов

На одном из производственных предприятий сообщили, что смена А производила детали одинакового качества, в то время как смена Б часто допускала доработки. Оборудование, материалы и оснастка были одинаковыми. Первопричиной было отсутствие стандартизированных процедур настройки. Каждый оператор использовал разные значения компенсации, методы настройки и методы контроля. После внедрения документированных стандартов гибки стабильность производства значительно улучшилась.

Распространенные мифы о точности изгиба

Рекомендуемая дорожная карта повышения точности

Для производственных предприятий, стремящихся к немедленным улучшениям, следующая последовательность действий обычно обеспечивает высокую отдачу от затраченных усилий. Большинство производителей могут добиться измеримых улучшений без приобретения нового оборудования.

Практический контрольный список точности гибки

Перед началом производства проверьте следующие элементы:

Этот простой контрольный список поможет предотвратить многие распространенные производственные проблемы еще до их возникновения.

Руководство по ресурсам инженерного центра

Чтобы помочь производителям повысить точность гибки, инженерный центр ZYCO предоставляет практические инженерные ресурсы, которые поддерживают темы, обсуждаемые в этом руководстве.

В совокупности эти ресурсы обеспечивают практическую основу для уменьшения ошибок при изгибе и повышения стабильности производственных процессов.

Заключение

Для повышения точности гибки на листогибочном прессе требуется гораздо больше, чем просто приобретение более совершенного оборудования. Производители, которые систематически контролируют параметры оборудования, инструментов, материалов и технологических процессов, неизменно добиваются лучшего качества, более низкого процента брака и более высокой прибыльности.Для этого необходим систематический инженерный подход, сочетающий в себе правильный выбор инструмента, проверенные данные о материалах, контроль упругого восстановления, техническое обслуживание оборудования, точные расчеты тоннажа, проверку припуска на изгиб, регулировку выпуклости, калибровку заднего упора и стандартизацию процесса.

Наиболее успешные производители понимают, что точность гибки является результатом работы всей производственной системы, а не отдельных настроек станка. Контролируя десять факторов, описанных в этом руководстве, производители могут сократить количество брака, повысить стабильность качества, увеличить производительность и поставлять продукцию более высокого качества клиентам по всему миру.

Поскольку допуски в производстве продолжают ужесточаться, а ожидания клиентов растут, инженерно-ориентированные методы гибки останутся одним из важнейших фундаментов успешного изготовления изделий из листового металла.

Узнать больше

Изучите инженерный центр ZYCO:

calculator.zycomachine.com/engineering-tools

Часто задаваемые вопросы о содержимом схемы

Почему угол изгиба у меня непостоянный?

Неравномерные углы изгиба обычно вызваны вариациями материала, различиями в упругом восстановлении, износом инструмента, проблемами с выпуклостью, ошибками позиционирования заднего упора или непоследовательными процедурами настройки.

Как раскрытие V-образной матрицы влияет на точность гибки?

V-образное отверстие влияет на требуемую силу, внутренний радиус, упругое восстановление, качество поверхности и постоянство угла. Выбор неправильного размера отверстия часто приводит к нестабильным результатам.

Влияет ли тип материала на упругое восстановление?

Да. Разные материалы дают разные значения упругости. Нержавеющая сталь, как правило, обладает большей упругостью, чем низкоуглеродистая сталь, в то время как для алюминия часто требуются другие радиусы и допущения относительно компенсации.

Что вызывает различные углы изгиба на длинной заготовке?

Прогиб, вызванный механической обработкой, и недостаточная компенсация выпуклости являются распространенными причинами изменения угла наклона длинных деталей.

Как часто следует проверять оснастку для листогибочного пресса?

Частота проверок зависит от объема производства и типа материала, но оснастку следует проверять регулярно, чтобы предотвратить проблемы с точностью, связанные с износом.

Может ли улучшенный листогибочный пресс решить все проблемы с точностью?

Нет. Точность гибки зависит от согласованной работы станка, инструмента, материала и технологического процесса.

Как быстрее всего улучшить стабильность изгиба?

Стандартизация процедур настройки, выбора V-образной матрицы, компенсации пружинения и контроля качества первого изделия обычно обеспечивает наиболее быстрое улучшение результатов.

Почему разные операторы получают разные результаты?

В большинстве случаев причиной различий между операторами являются не столько непоследовательность процедур, сколько недостатки оборудования.
