Практическое инженерное руководство для специалистов по обработке листового металла, операторов листогибочных прессов и инженеров-технологов.

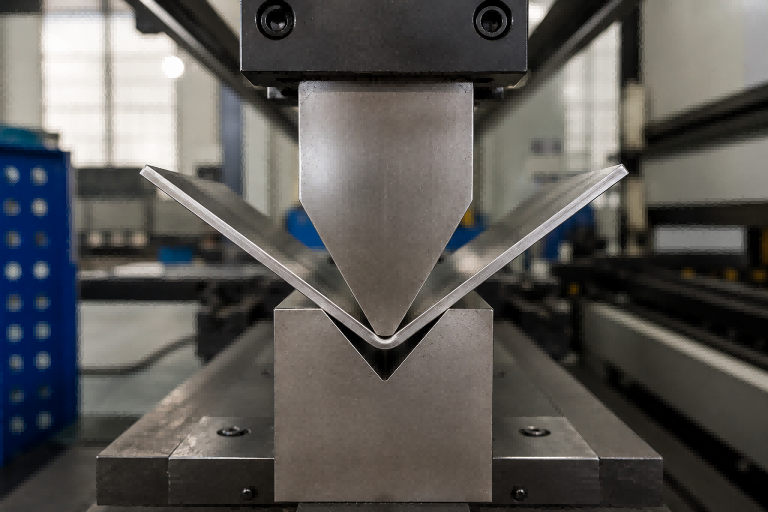

 Рисунок 1. Пример гибки нержавеющей стали в воздухе с выравниванием пуансона, листа и V-образной матрицы.

Введение

Выбор правильного размера V-образного отверстия матрицы — одно из важнейших решений при гибке на листогибочном прессе. Многие операторы начинают с традиционного правила, согласно которому размер V-образного отверстия должен быть примерно в восемь раз больше толщины материала. Это правило полезно, но является лишь отправной точкой. В реальном производстве правильный размер отверстия матрицы также зависит от марки материала, требуемого внутреннего радиуса, упругого поведения, качества поверхности, длины гибки, тоннажа станка и состояния оснастки.

Современный, мощный и точно запрограммированный листогибочный пресс может быть оснащен необходимым оборудованием, но если нижнее отверстие матрицы не соответствует требованиям к материалу и детали, конечный результат может оказаться нестабильным. К распространенным проблемам относятся чрезмерное пружинение, непостоянные углы изгиба, растрескивание, видимые следы от матрицы, неточная длина плоской части и излишний износ инструмента. При крупносерийном производстве листового металла эти проблемы быстро перерастают в проблемы себестоимости, а не просто технические проблемы.

В этом руководстве объясняется, как профессиональные изготовители выбирают V-образные отверстия штампов в практическом производстве. Оно предназначено для производителей листового металла, операторов листогибочных прессов, инженеров-оснастщиков и руководителей производства, которые хотят повысить точность гибки, сократить объем доработок и создать более воспроизводимый процесс гибки.

Почему важно вскрытие V-образного штампа

V-образное отверстие матрицы определяет способ поддержки листового металла во время гибки в воздухе. Лист контактирует с двумя выступами нижней матрицы, в то время как пуансон вдавливает материал в V-образную канавку. Поскольку материал не полностью упирается в дно при гибке в воздухе, геометрия V-образного отверстия напрямую влияет на конечный радиус изгиба и величину упругого восстановления после разгрузки.

Меньшее V-образное отверстие обычно создает меньший внутренний радиус, но также увеличивает требуемое усилие гибки. Это может повысить нагрузку на листогибочный пресс, увеличить износ инструмента и создать более выраженные следы давления на поверхности материала. Большее V-образное отверстие уменьшает требуемый тоннаж и может улучшить поток материала, но, как правило, создает больший внутренний радиус и может увеличить упругое восстановление.

Поэтому выбор V-образного раскрытия — это не просто привычка при настройке оборудования. Это инженерное решение, влияющее на весь процесс гибки. Правильный выбор обеспечивает баланс между радиусом гибки, упругим восстановлением, качеством поверхности, производительностью станка, сроком службы инструмента и допуском готовой детали.

Традиционное правило 8× толщины

Наиболее распространенным правилом при гибке листового металла на пневматическом прессе является правило 8× толщины материала. Согласно этому правилу, V-образное отверстие примерно в восемь раз превышает толщину листа. Например, для листа толщиной 2 мм часто используется матрица V16, а для листа толщиной 3 мм — матрица V24.

Это правило популярно, поскольку оно обеспечивает практичный баланс для многих применений низкоуглеродистой стали. Обычно оно обеспечивает разумный внутренний радиус, приемлемое упругое восстановление и управляемые требования к усилию. Для деталей общего назначения, таких как шкафы, крышки машин, кронштейны и промышленные корпуса, правило 8× часто является надежной отправной точкой.

Однако правило 8× никогда не следует рассматривать как абсолютное правило. Оно не учитывает автоматически упругое восстановление нержавеющей стали, закалку алюминия, тоннаж тяжелых листов, требования к внешнему виду поверхности или требования к конкретному радиусу гибки. Опытные операторы листогибочных прессов используют правило 8× в качестве первого ориентира, а затем корректируют его в соответствии с фактическими условиями гибки.

Как V-образное отверстие влияет на радиус изгиба

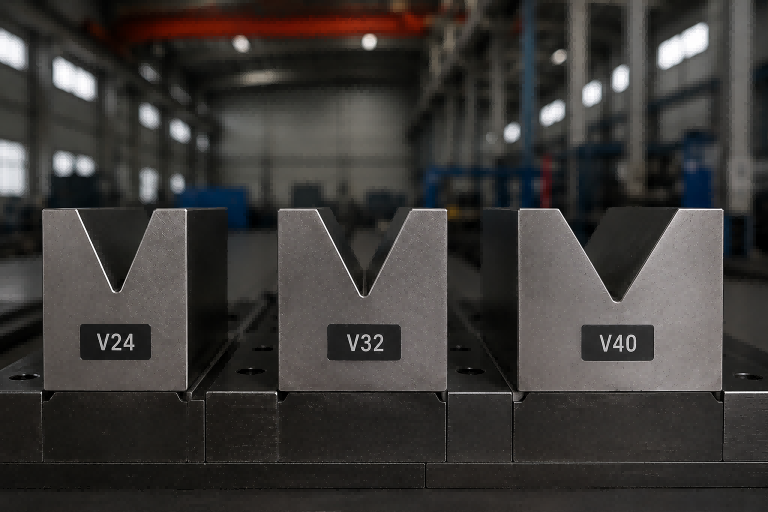

 Рисунок 2. Сравнение V24, V32 и V40, демонстрирующее различные размеры нижнего отверстия кристалла.

Больший V-образный вырез обычно приводит к большему внутреннему радиусу изгиба. Это происходит потому, что материал поддерживается на большем расстоянии и формируется вокруг большей зоны деформации. Меньший V-образный вырез создает меньший радиус изгиба, поскольку материал вдавливается в более узкую зону формования.

Это соотношение очень важно для расчета развертки. Припуск на изгиб, вычет при изгибе и коэффициент K зависят от фактического внутреннего радиуса. Если цех переходит с V24 на V32 без обновления предположений об изгибе, окончательная длина развертки и посадка сборки могут измениться.

Для простых деталей небольшая разница в радиусе может не иметь значения. Для прецизионных корпусов, сварных узлов или компонентов, которые должны точно соответствовать другим деталям, соответствие радиуса становится критически важным. Поэтому выбранное V-образное отверстие должно соответствовать как толщине материала, так и требованиям конструкции.

Как V-образное раскрытие влияет на упругое восстановление формы.

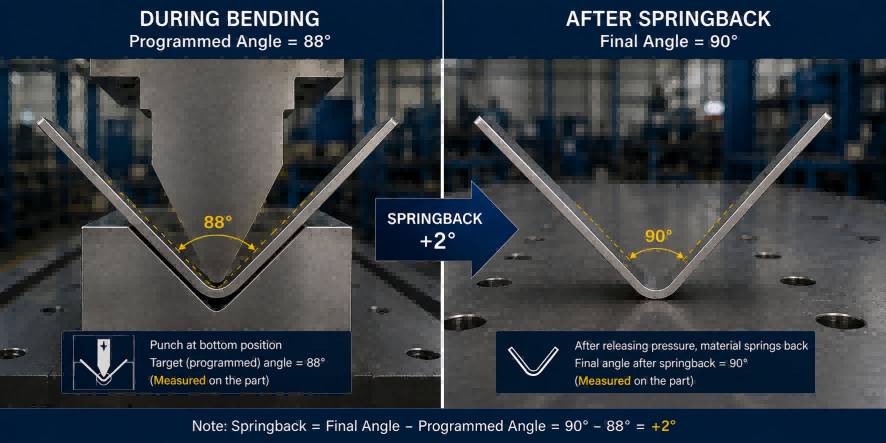

 Рисунок 3. Принцип компенсации пружинящего эффекта: запрограммированный угол перегиба и конечный угол отпускания.

Упругость — это упругое восстановление, происходящее после снятия изгибающего усилия. Все листовые металлические материалы в той или иной степени пружинят, но нержавеющая сталь и высокопрочные материалы обычно проявляют большую упругость, чем низкоуглеродистая сталь.

V-образное отверстие влияет на упругое восстановление, поскольку оно воздействует на радиус изгиба. Большие V-образные отверстия обычно создают большие радиусы, а большие радиусы часто обеспечивают более упругое восстановление. Именно поэтому деталь может выглядеть правильно во время формовки, но слегка раскрыться после отвода пуансона.

При практической гибке нержавеющей стали операторы часто компенсируют это, перегибая деталь. Например, если целевой конечный угол составляет 90°, запрограммированный угол гибки может быть немного меньше, например, 88° или 89°, в зависимости от материала и настроек инструмента. Эта компенсация должна основываться на результатах тестовых изгибов и производственном опыте, а не на догадках.

Как V-образное отверстие влияет на тоннаж

Чем меньше V-образное отверстие, тем больше требуемое усилие изгиба. Это один из важнейших факторов, влияющих на производство. Выбор матрицы меньшего размера может помочь создать меньший радиус, но также может приблизить станок к пределу его возможностей. Это увеличивает нагрузку на раму, пуансон, матрицу и гидравлическую систему.

Увеличение V-образного отверстия снижает требуемый тоннаж. Это может быть полезно для длинных изгибов, толстых материалов и крупносерийного производства, где важны срок службы инструмента и нагрузка на станок. Однако использование штампа увеличенного размера может привести к слишком большому радиусу или к увеличению упругого восстановления сверх допустимых пределов.

В процессе профессиональной гибки всегда следует проверять тоннаж перед выбором меньшего V-образного отверстия. Выбор оснастки и расчет тоннажа следует рассматривать совместно, а не по отдельности.

Рекомендации по V-образным отверстиям в зависимости от материала

Низкоуглеродистая сталь

Низкоуглеродистая сталь — наиболее предсказуемый материал для обычной гибки на листогибочном прессе. Для большинства операций гибки на воздухе хорошо работает правило 8×. Деталь из низкоуглеродистой стали толщиной 3 мм обычно изготавливается из стали V24, а деталь из низкоуглеродистой стали толщиной 4 мм — из стали V32. Низкоуглеродистая сталь обычно обладает умеренным упругим восстановлением, хорошей формуемостью и стабильным поведением при гибке.

Нержавеющая сталь

Нержавеющая сталь требует большего внимания, поскольку обычно обладает более высоким пределом текучести и большей упругой упругостью. Во многих производственных условиях нержавеющая сталь выигрывает от V-образных отверстий в диапазоне от 8 до 10 раз больше толщины. Например, для детали из нержавеющей стали 304 толщиной 3 мм можно использовать V24 в качестве отправной точки, но V30 или V32 могут быть рассмотрены, если деталь требует большего радиуса, меньшего поверхностного давления или лучшего внешнего вида.
Компромисс заключается в упругом восстановлении. Большие V-образные отверстия могут уменьшить поверхностное напряжение, но при этом увеличить упругое восстановление. В случае нержавеющей стали окончательное решение должно учитывать баланс между радиусом, упругим восстановлением, усилием и внешним видом.

Алюминий

Гибка алюминия в значительной степени зависит от сплава и состояния материала. Мягкий алюминий часто выдерживает более крутые изгибы, в то время как более твердые сплавы требуют больших радиусов, чтобы избежать растрескивания. Обычно используется V-образный изгиб в диапазоне примерно от 6 до 10 раз больше толщины, в зависимости от детали и состояния материала. Для декоративных алюминиевых деталей также важны защита поверхности и полировка инструмента.

Тяжелая пластина

Для гибки толстолистового материала обычно требуются большие V-образные отверстия, часто в 10-12 раз превышающие толщину листа. Основная причина — тоннаж. Толстый материал создает высокое усилие формования, а большее V-образное отверстие помогает снизить нагрузку на станок и продлить срок службы инструмента. Для работы с толстолистовым материалом необходимо тщательно проверить грузоподъемность станка, номинальную мощность инструмента и длину гибки.

Практические примеры из инженерной практики.

Корпус 1 – Корпус из низкоуглеродистой стали толщиной 3 мм

В цехе по изготовлению промышленных корпусов использовали сталь марки V24 толщиной 3 мм. В результате получился стабильный радиус изгиба, приемлемый тоннаж и стабильные изгибы на 90° после компенсации нормального угла. Это типичный пример того, как правило 8× хорошо себя зарекомендовало.

Корпус 2 – панель из нержавеющей стали 304 толщиной 3 мм.

Аналогичное отверстие V24 было протестировано на нержавеющей стали 304 толщиной 3 мм. Изгиб оказался приемлемым, но упругое восстановление было выше, чем у низкоуглеродистой стали. Оператор скорректировал запрограммированный угол и проверил готовую деталь с помощью образцов изгибов перед началом производства.

Вариант 3 – Декоративная деталь из нержавеющей стали

Декоративная панель из нержавеющей стали при изгибе с меньшим отверстием демонстрировала видимые следы штамповки. Большее V-образное отверстие уменьшило локальное давление на поверхность материала и улучшило внешний вид, хотя и потребовалась дополнительная компенсация упругого восстановления.

Корпус 4 – Алюминиевый корпус для электроники

Для алюминиевого корпуса толщиной 2 мм требовался чистый изгиб без растрескивания. Выбор оснастки основывался на состоянии сплава и требовал определенного радиуса, а не только толщины. В результате получился V-образный вырез, обеспечивающий стабильный радиус и приемлемое качество исполнения.

Вариант 5 – Конструкция из толстостенной листовой стали

Первоначально была проведена проверка детали из углеродистой стали диаметром 12 мм с меньшим отверстием матрицы. Усилие, необходимое для эффективного производства, оказалось слишком большим. Увеличение V-образного отверстия позволило снизить нагрузку на станок и увеличить срок службы инструмента, сохранив при этом приемлемую геометрию детали.

Распространенные ошибки при выборе V-образного раскрытия языка

· Для всех материалов используется один и тот же V-образный вырез.

· Следовать правилу 8×, не проверяя радиус или упругость.

· Выбор матрицы меньшего размера лишь для создания более крутого изгиба, без проверки тоннажа.

· Игнорирование требований к качеству поверхности декоративных деталей.

· Изменение оснастки в процессе производства без обновления предположений о плоской развертке.

· Пропуск этапов изгиба образцов перед серийным производством.

· Использование изношенных штампов и предположение, что проблема заключается только в калибровке станка.

· Рассматривайте выбор кристалла V как привычку, необходимую для настройки оборудования, а не как инженерное решение.

Часто задаваемые вопросы

В: Какое V-образное отверстие следует использовать для низкоуглеродистой стали толщиной 3 мм?
А: V24 — это распространённая отправная точка для гибки воздуха.

В: Всегда ли правило 8× верно?
А: Нет. Это практическая отправная точка, а не универсальное правило.

В: Влияет ли V-образное отверстие на упругое восстановление формы?
А: Да. Большие V-образные отверстия, как правило, создают больший радиус и обеспечивают более сильное пружинение.

В: Влияет ли V-образное отверстие на тоннаж?
А: Да. Для V-образных отверстий меньшего размера требуется большее усилие изгиба.

В: Какое V-образное отверстие лучше всего подходит для нержавеющей стали?
А: Многие производители начинают с толщины в 8-10 раз больше требуемой, в зависимости от упругости, радиуса и поверхности.

В: Можно ли использовать одну V-образную матрицу для всех материалов?
А: Нет. Необходимо учитывать тип материала, толщину и производственные требования.

В: Почему углы изгиба меняются от партии материала к партии?
А: Предел текучести и твердость материала могут различаться в зависимости от партии, что влияет на упругое восстановление.

В: Следует ли мне проводить пробные изгибы?
А: Да. Пробные изгибы необходимы перед началом серийного производства, особенно для деталей из нержавеющей стали и прецизионных деталей.

Рекомендуемые инженерные ресурсы

О компании ZYCO

Компания ZYCO предоставляет листогибочные прессы, решения для обработки листового металла и инженерные ресурсы для мировых производителей. Инженерный центр ZYCO призван помочь производителям понять практические принципы гибки, повысить точность производства и принимать более взвешенные решения по выбору оснастки на основе реального производственного опыта.

Заключение

Правильный размер V-образного отверстия матрицы определяется не только толщиной материала. Толщина является отправной точкой, но оптимальным окончательным выбором являются свойства материала, упругое восстановление, радиус изгиба, усилие, качество поверхности и производственные цели. Производители, понимающие эти взаимосвязи, могут сократить объем доработок, повысить повторяемость, защитить оснастку и добиться более стабильных результатов гибки.

Традиционное правило 8× по-прежнему актуально, но наилучшие результаты при изгибе достигаются путем сочетания инженерных знаний с реальными производственными испытаниями.
