Как правильно рассчитать тоннаж листогибочного пресса
Инженерные методы, выбор оборудования, совместимость инструментов и проверка качества производства.
Рабочий процесс в калькуляторе листогибочного пресса ZYCO: от параметров гибки до проверки в процессе производства.
Версия 2.1, профессиональное издание | Команда инженеров ZYCO
Расчет тоннажа листогибочного пресса — это не просто задача, решаемая по формуле. Это практическое инженерное решение, влияющее на точность гибки, срок службы оснастки, надежность станка, себестоимость производства и долгосрочную исправность оборудования. В этом профессиональном издании объясняется, как тип материала, толщина, длина гибки, выбор V-образного раскрытия, метод гибки, коэффициент нагрузки, совместимость оснастки и концентрация нагрузки взаимодействуют в реальном производстве.
Цель данного руководства — помочь производителям листового металла выйти за рамки простых таблиц тоннажа и создать более безопасный и стабильный процесс гибки. Примеры и рисунки соответствуют логике ZYCO Engineering Hub и рабочему процессу калькулятора листогибочного пресса ZYCO.
Основные выводы 1. На тоннаж влияют прочность материала, толщина, длина изгиба и диаметр V-образного отверстия. |
Введение
Что такое тоннаж листогибочного пресса?
Почему точный расчет тоннажа имеет значение
Инженерная формула, лежащая в основе тоннажа листогибочного пресса.
Понимание материальных факторов
Как толщина материала влияет на тоннаж
Как длина изгиба влияет на тоннаж
Как V-образное раскрытие влияет на тоннаж
Изгибание воздуха против обработки дна против чеканки
Возвратная компенсация и валидация процесса
Реальные примеры производства
Выбор производственной мощности оборудования
Анализ совместимости инструментов
Анализ концентрации нагрузки
Почему важна частота производства
Теоретический и практический тоннаж
Цифровые калькуляторы и современное производство
Распространенные ошибки и лучшие практики
Часто задаваемые вопросы
Ресурсы инженерного центра
Заключение
Тоннаж листогибочного пресса — одна из важнейших инженерных переменных в обработке листового металла. Успешная операция гибки зависит от приложения достаточной силы для пластической деформации материала при сохранении точности размеров, срока службы инструмента, надежности станка и эффективности производства.
Несмотря на свою важность, тоннаж остается одной из самых неправильно понимаемых тем в металлообрабатывающей промышленности. Многие операторы по-прежнему полагаются на старые таблицы тоннажа, производственный опыт или приблизительные оценки при выборе станков и инструментов. Хотя эти методы могут работать для знакомых задач, они становятся все менее надежными при работе с новыми материалами, более толстыми листами, большей длиной гибки или при высоких производственных требованиях.
Неправильные расчеты тоннажа могут привести к множеству проблем. Недостаточное усилие может вызвать неполные изгибы, чрезмерное пружинение, непостоянные углы и неточности размеров. Избыточное усилие может ускорить износ пуансонов и матриц, увеличить нагрузку на гидравлическую систему и сократить срок службы машины.
Для производителей электрощитов, промышленных корпусов, сельскохозяйственной техники, панелей лифтов, изделий из нержавеющей стали и конструкционных компонентов понимание того, как правильно рассчитать тоннаж листогибочного пресса, имеет важное значение для поддержания качества и контроля производственных затрат.
В этом документе изложены инженерные принципы расчета тоннажа листогибочного пресса, а также сочетаются теоретические знания с практическим опытом изготовления. Цель состоит не только в точном расчете усилия, но и в понимании реальных факторов, влияющих на успешность операций гибки.

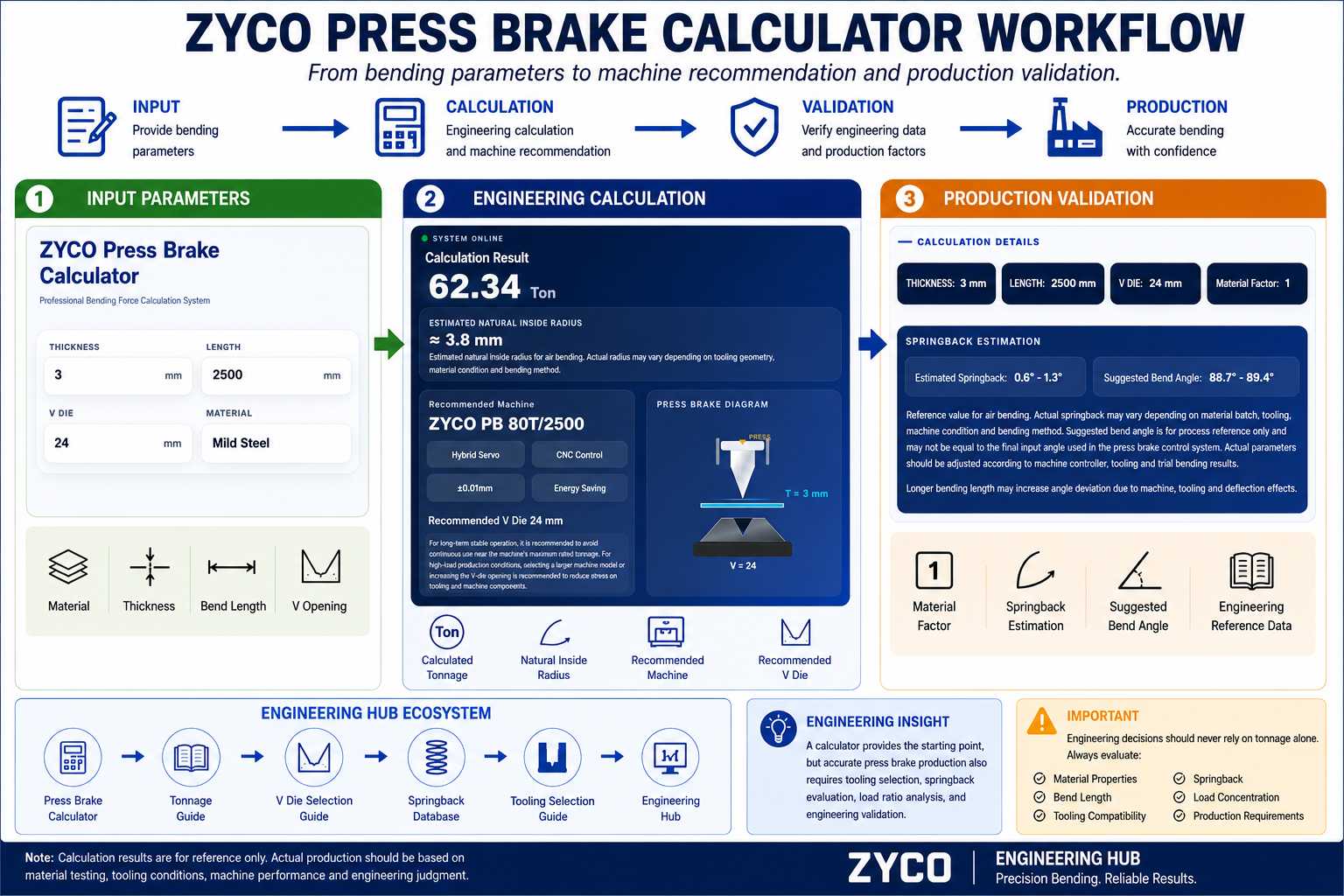

Фигура 1. Инженерный рабочий процесс ZYCO объединяет расчет тоннажа, рекомендации по выбору оборудования, оценку упругого восстановления и проверку производственных характеристик в единый процесс принятия решений.
Тоннаж листогибочного пресса — это величина усилия, необходимого для необратимой деформации заготовки из листового металла до заданного угла изгиба.
Усилие, создаваемое штоком листогибочного пресса, передается через пуансон и матрицу в материал. Как только усилие превышает предел текучести материала, материал подвергается пластической деформации и сохраняет заданную форму.
Необходимая сила зависит от множества переменных:
Тип материала
Толщина материала
Длина изгиба
размер V-образного отверстия
Прочность материала
Метод изгиба
Желаемый угол изгиба
Поскольку эти переменные могут существенно меняться от одного применения к другому, требования к тоннажу могут значительно различаться, даже если две детали визуально кажутся похожими.
Например, корпус из низкоуглеродистой стали толщиной 3 мм и корпус из нержавеющей стали толщиной 3 мм могут иметь одинаковые размеры. Однако для компонента из нержавеющей стали может потребоваться значительно больше усилий из-за более высокого предела текучести и большей склонности к упругому восстановлению.
Именно поэтому профессиональные цеха по изготовлению металлоконструкций рассчитывают тоннаж, а не полагаются исключительно на предположения.
Многие операторы рассматривают расчет тоннажа как задачу по выбору оборудования. В действительности же он влияет практически на все аспекты производственных процессов.
Точные расчеты помогают улучшить:
При недооценке тоннажа может возникнуть ряд проблем:
Неполные изгибы
Чрезмерное пружинение
Низкая точность определения угла
Дополнительные операции по исправлению
Снижение производительности
Когда тоннаж переоценен:
Инструменты подвергаются излишнему напряжению
Гидравлические системы работают с большей нагрузкой, чем требуется.
Расходы на техническое обслуживание растут
Срок службы оборудования может сократиться.
В современных производственных условиях точная оценка усилий является ключевой инженерной задачей.
В инженерном центре ZYCO используется следующий метод расчета:
Тоннаж = (1,33 × Т² × Л × Коэффициент использования материала) ÷ (В × 20)
Где:
Коэффициент 1,33 используется для отражения практических условий изгиба в воздухе и точно соответствует результатам реального производства.
В отличие от упрощенных таблиц тоннажа, эта формула одновременно оценивает несколько инженерных переменных и обеспечивает более реалистичные оценки сил.
Таблица 1. Коэффициенты прочности материала, используемые в расчетах тоннажа листогибочного пресса ZYCO.
Материал | Инженерный фактор |
Латунь | 0,60 |
Алюминий | 0,65 |
Низкоуглеродистая сталь | 1.00 |
Нержавеющая сталь 304 | 1.62 |
201 Нержавеющая сталь | 1.76 |

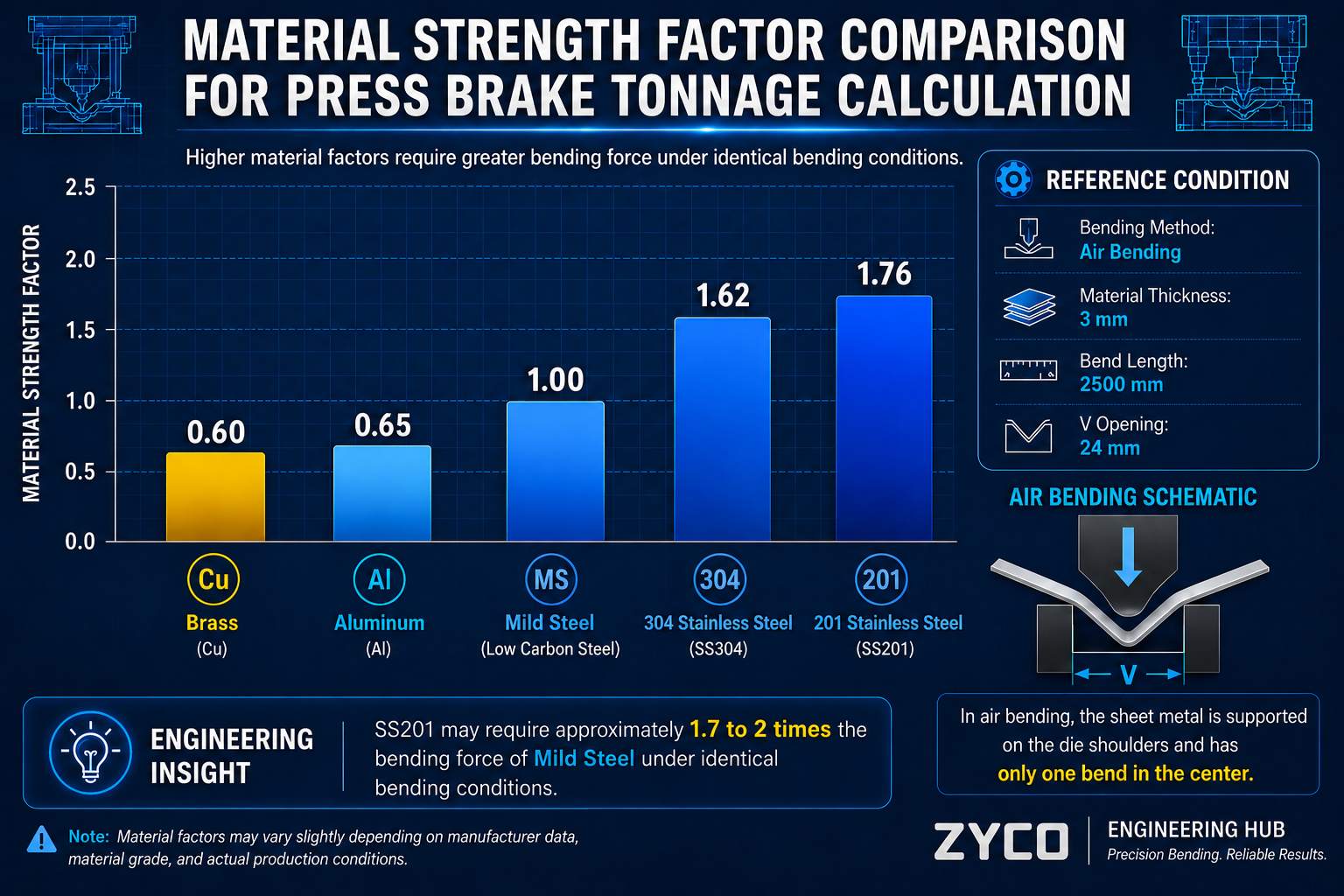

Рисунок 2. Сравнение коэффициентов прочности материала для расчета тоннажа листогибочного пресса. Более высокие коэффициенты прочности материала требуют большей силы изгиба при одинаковых условиях изгиба.
Не все материалы требуют одинаковой силы изгиба.
Основная причина – изменчивость предела текучести.
В инженерном центре ZYCO используются следующие материальные ресурсы:
Эти факторы отражают практические условия производства и позволяют инженерам более точно оценивать требуемые усилия.
Например:
Для изготовления детали из нержавеющей стали может потребоваться более чем на 60% больше усилий по сравнению с аналогичной деталью из низкоуглеродистой стали.
Эта разница становится все более важной по мере увеличения толщины и длины изгиба.
Важное примечание о толщине. Если V-образное отверстие остается фиксированным, изгибающая сила подчиняется квадратичному закону толщины. Однако на практике при гибке на воздухе рекомендуемое V-образное отверстие часто увеличивается с толщиной. Когда V-образное отверстие подчиняется правилу 8Т, для листа мягкой стали толщиной 6 мм может потребоваться примерно в два раза больше усилий, чем для листа толщиной 3 мм при той же длине изгиба. |

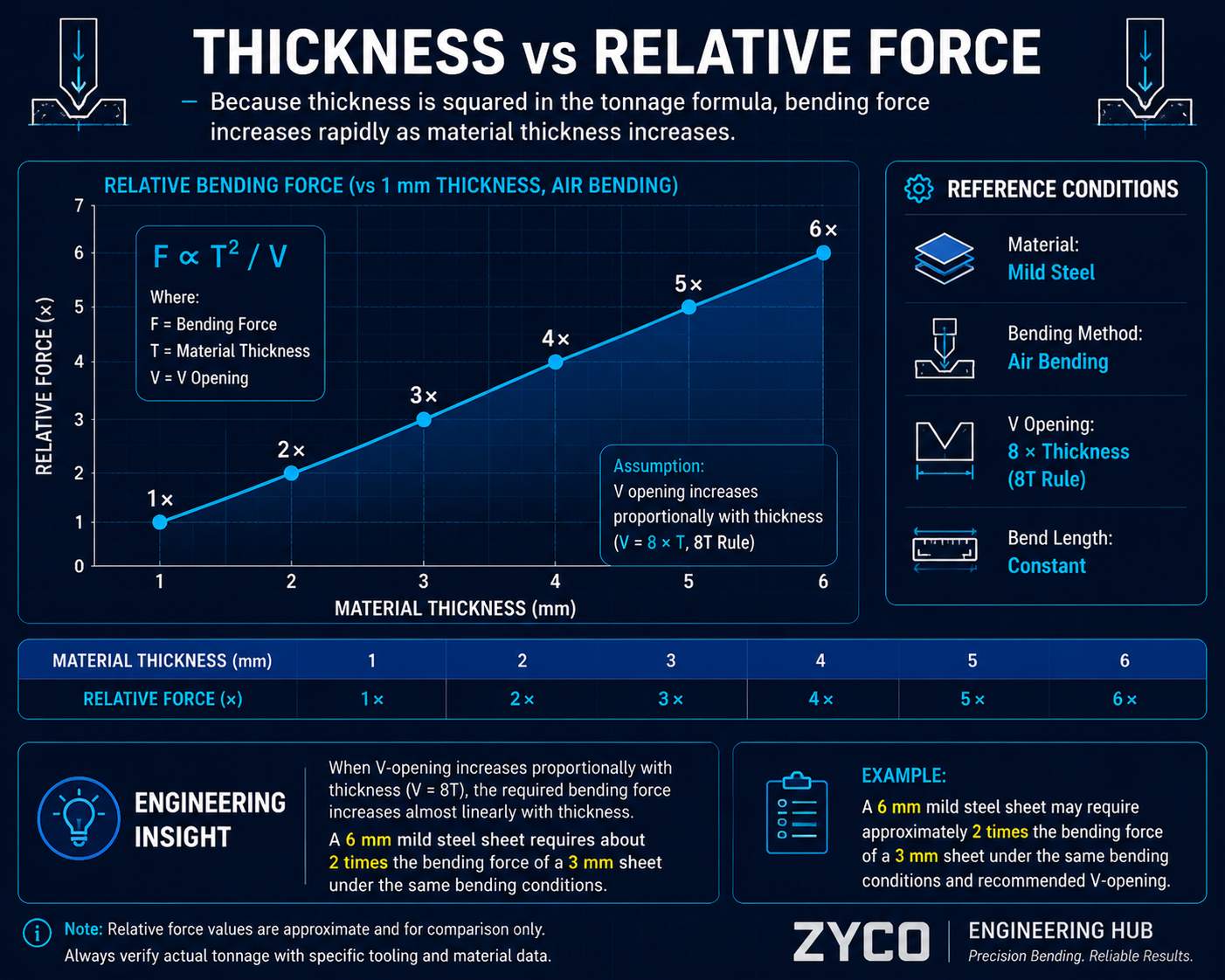

Фигура 3. Зависимость толщины от относительной силы при пропорциональном увеличении V-образного отверстия с толщиной согласно правилу 8Т.
Толщина материала, как правило, является наиболее влиятельным фактором в расчетах на изгиб.
Поскольку в формуле толщина возводится в квадрат, требуемая сила быстро возрастает с увеличением толщины.
Одно из самых распространенных заблуждений в производстве заключается в том, что удвоение толщины удваивает требуемую силу.
В действительности:
Увеличение толщины с 3 мм до 6 мм приводит к увеличению силы приблизительно буксироватьраз.
Это объясняет, почему для обработки толстолистового металла требуются значительно более крупные станки, чем для обработки тонколистового металла.
Многие цеха по изготовлению металлоконструкций без проблем сгибают низкоуглеродистую сталь толщиной 3 мм на станках мощностью менее 100 тонн. Однако при увеличении толщины до 10 мм, 12 мм или 16 мм требования к оборудованию резко меняются.
Поэтому толщину следует тщательно оценивать на этапах составления коммерческого предложения, планирования технологического процесса, выбора оборудования и оснастки.
Хотя толщине часто уделяется наибольшее внимание, длина изгиба зачастую определяет фактические требования к оборудованию.
Зависимость между длиной изгиба и тоннажем является линейной.
С увеличением длины изгиба пропорционально возрастают и требуемые усилия.
Например:
Для детали, требующей приблизительно 25 тонн при длине изгиба 1000 мм, может потребоваться приблизительно 75 тонн при длине изгиба 3000 мм.
Этот принцип объясняет, почему многим производственным предприятиям требуются листогибочные прессы с длинной станиной даже при обработке относительно тонких материалов.
Инженеры всегда должны проводить оценку:
Толщина материала
Длина изгиба
Рабочая длина станка
рассматривайте систему в целом, а не как независимые переменные.
Взаимодействие этих переменных часто определяет, можно ли эффективно и безопасно выполнить операцию гибки.
Таблица 2. Практическое руководство по выбору V-образного отверстия.
Диапазон толщины | Типичное правило V-образного раскрытия | Инженерное назначение |
Менее 8 мм | Примерно 8Т | Общая гибка воздушных труб и стандартное производство |
8-25 мм | Примерно 10 Тл | Снижение нагрузки и увеличение срока службы инструмента. |
Выше 25 мм | Примерно 12Т | Изгиб тяжелых пластин и низкая концентрация усилий |

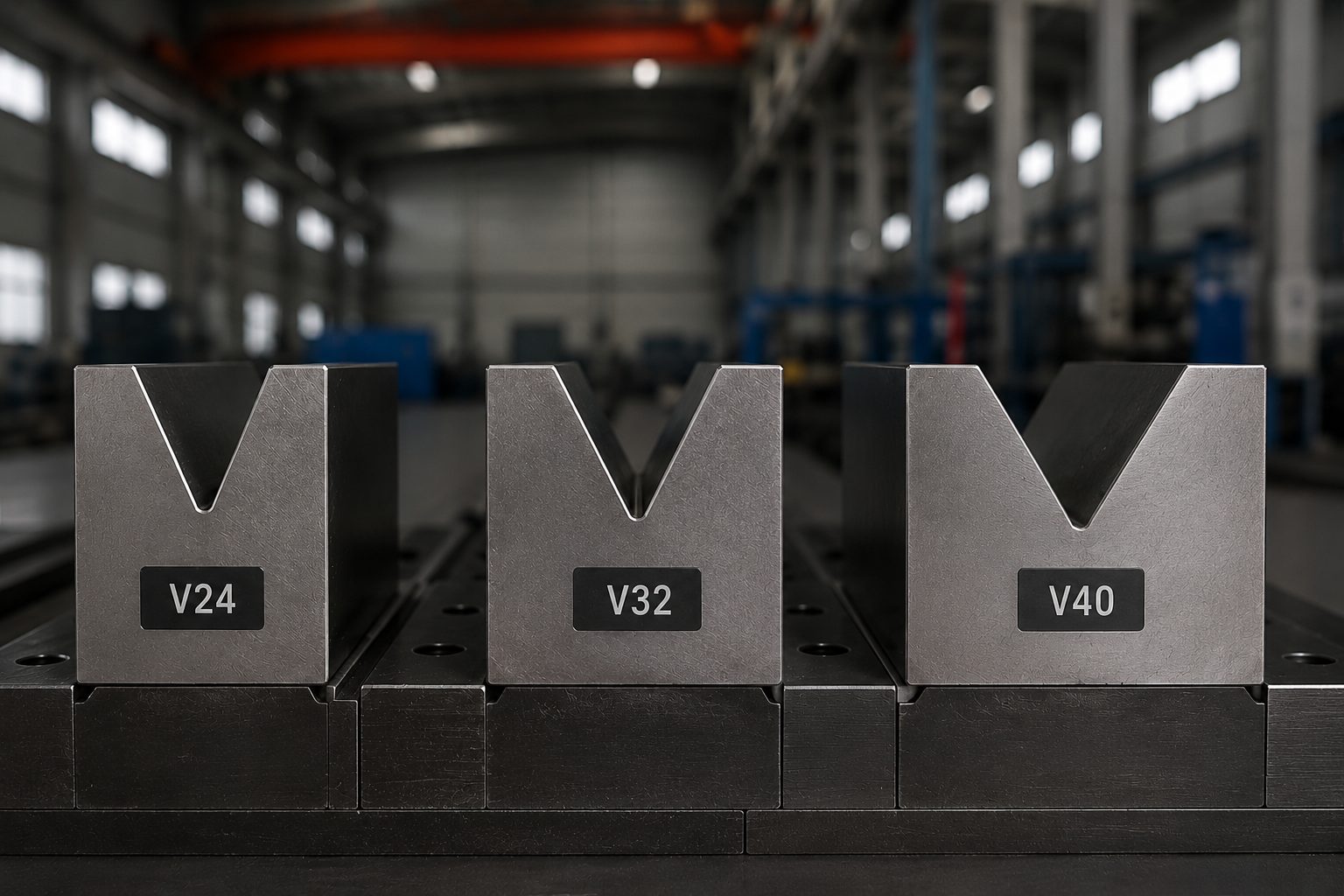

Фигура 4Примеры штампов V24, V32 и V40, демонстрирующие, как размер V-образного отверстия влияет на выбор оснастки и поведение при гибке.
Выбор V-образного отверстия напрямую влияет на требуемые усилия изгиба и является одной из важнейших переменных, находящихся под контролем инженера.
В общем:
Большие V-образные отверстия позволяют снизить требуемый тоннаж.
Меньшие V-образные отверстия увеличивают требования к тоннажу.
Это происходит потому, что более широкие матрицы распределяют деформацию по большей площади, уменьшая усилие, необходимое для изгиба материала.
Практические рекомендации, используемые во всем инженерном центре ZYCO, следующие:
Эти рекомендации обеспечивают баланс между:
Требования к силе
Срок службы инструмента
Радиус изгиба
контроль пружинного возврата
Эффективность производства
Многие операторы пытаются уменьшить пружинящий эффект, выбирая меньший размер V-образного отверстия. Хотя это может улучшить контроль угла, это также значительно увеличивает требуемое усилие.
Поэтому выбор V-образного отверстия всегда следует оценивать с учетом производительности станка и наличия необходимого инструмента.

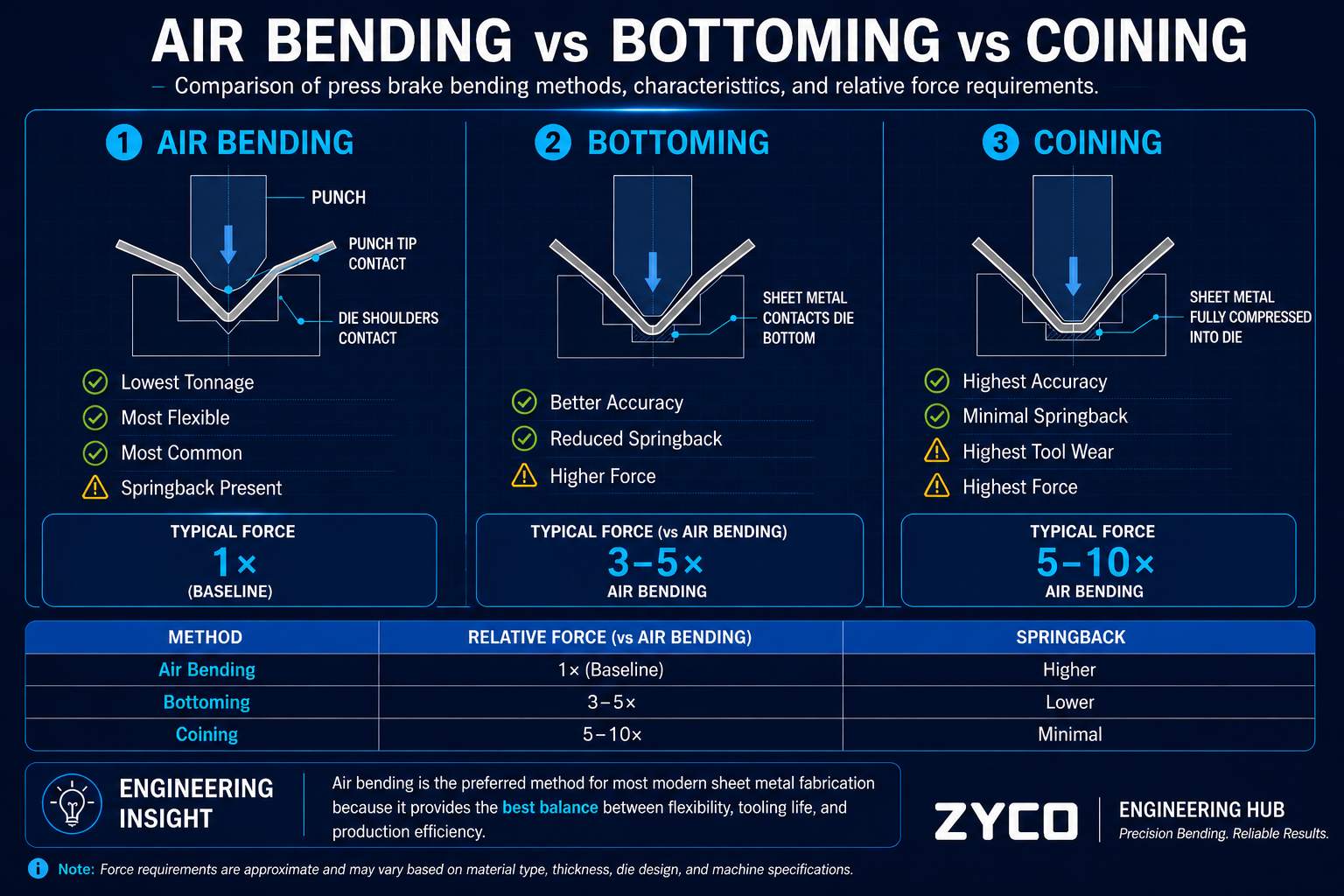

Фигура 5Сравнение методов гибки в воздухе, долбления и чеканки. Гибка в воздухе требует наименьшего усилия, в то время как чеканка требует наибольшего усилия и давления инструмента.
Способ изгиба оказывает существенное влияние на требуемую силу.
Во многих силовых диаграммах не указывается, какой метод изгиба они предполагают, что создает путаницу при выборе оборудования.
Управление воздухом
Гибка в воздухе остается наиболее распространенным методом гибки в современном производстве.
К преимуществам относятся:
Более низкие требования к силе
Гибкий выбор инструментов
Сокращение запасов инструментов
Более быстрая настройка
Поскольку материал контактирует только с наконечником пуансона и плечами матрицы, требуется значительно меньшее усилие.
Дно
Продавливание вдавливает материал глубже в полость матрицы.
Преимущества:
Улучшена согласованность углов
Сниженная упругость
Недостатки:
Более высокие требования к силе
Повышенный износ инструмента
Для выполнения операции "заглубления" может потребоваться в несколько раз больше усилий, чем для аналогичных операций с использованием воздушного изгиба.
Монетизация
При чеканке используется чрезвычайно высокое давление для необратимого изменения формы материала в месте изгиба.
Преимущества:
Максимальная точность определения угла
Минимальный отскок
Недостатки:
Чрезвычайно высокие требования к силе
Более высокое напряжение инструмента
Увеличение операционных расходов
Для большинства производственных сред гибка под давлением остается наиболее практичным и экономичным решением.
Расчет тоннажа не заменяет оценку упругого восстановления. При гибке на воздухе запрограммированный угол и конечный угол могут отличаться после снятия давления. Это особенно важно при гибке нержавеющей стали, алюминия и прецизионных деталей, требующих точного контроля угла.

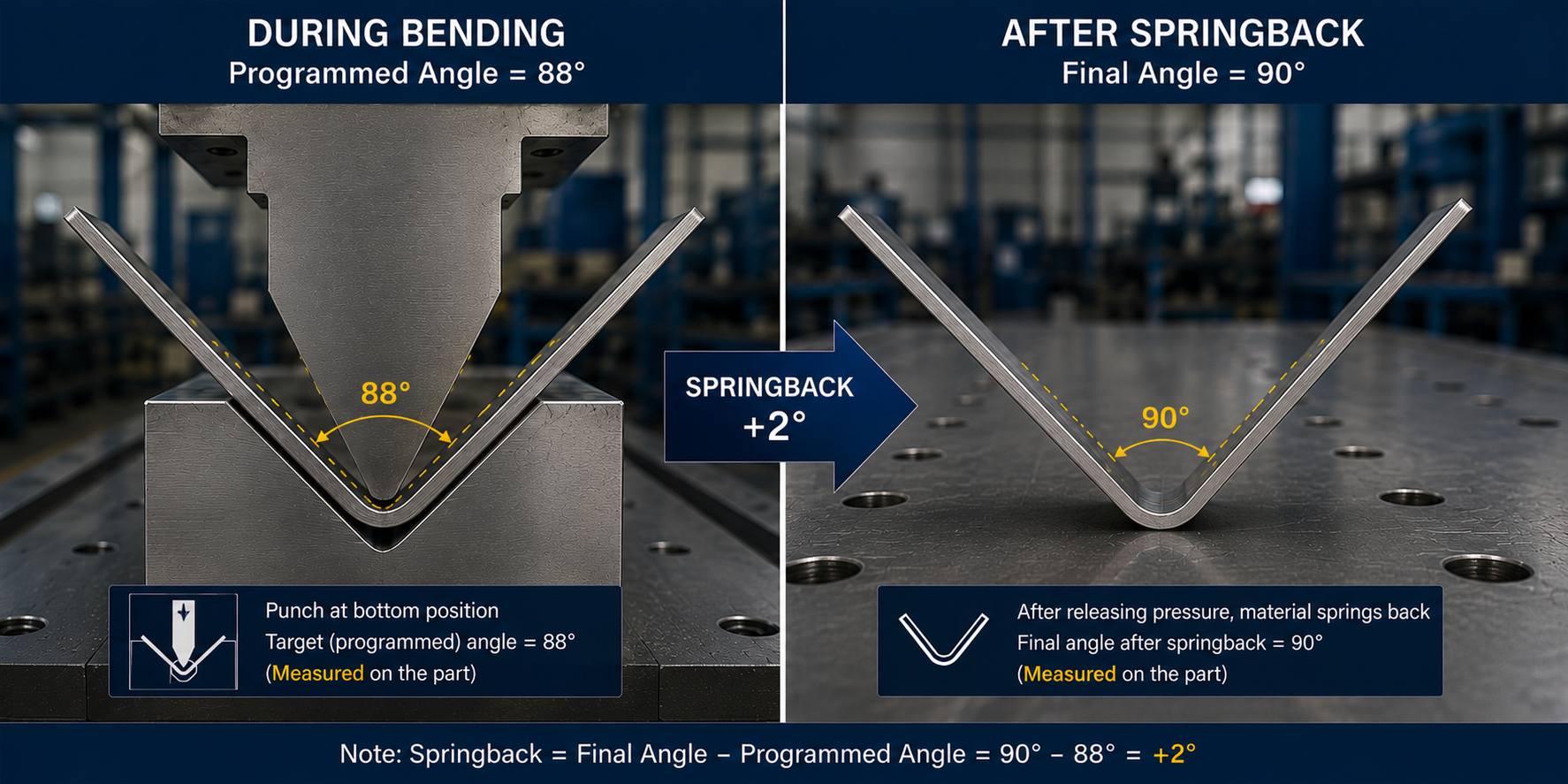

Фигура 6Пример компенсации упругого восстановления, демонстрирующий зависимость между запрограммированным углом изгиба и конечным углом после снятия давления.
Материал: низкоуглеродистая сталь
Толщина: 3 мм
Длина: 2500 мм
V-образное отверстие: V24
Приблизительная сила: 63–64 тонны
Этот пример максимально точно соответствует реальным производственным условиям и служит эталоном для проверки расчетов тоннажа.
Реальный производственный пример 2 – Декоративная панель из нержавеющей стали
Материал: нержавеющая сталь SS304
Толщина: 3 мм
Длина: 2500 мм
V24
По сравнению с низкоуглеродистой сталью, требования к усилию существенно возрастают из-за более высокого коэффициента использования материала.
Как правило, требуется компенсация упругости.
Реальный производственный пример 3 – Компонент коммерческой кухни SS201
Материал: SS201
Толщина: 3 мм
Длина: 2500 мм
V24
Для стали SS201 обычно требуется больше усилий, чем для стали SS304, из-за более высокого предела текучести.
Реальный производственный пример 4 – Алюминиевый корпус
Материал: алюминий
Толщина: 4 мм
Длина: 3000 мм
V32
Благодаря более низкому коэффициенту материального запаса алюминия, требуемые усилия значительно ниже, чем в аналогичных случаях применения стали.
Реальный производственный пример 5 – Усиление сельскохозяйственной техники
Материал: низкоуглеродистая сталь толщиной 6 мм.
Длина: 3200 мм
Большая длина изгиба существенно увеличивает требуемую силу, даже при умеренной толщине материала.
Реальный производственный пример 6 – Внутренняя панель лифта
Материал: нержавеющая сталь SS304
Основная проблема:
Сохранение эстетического качества поверхности при одновременном контроле упругости и предотвращении повреждений поверхности.
Реальный производственный пример 7 – Конструкционный элемент из толстолистового металла
Материал: углеродистая сталь толщиной 12 мм.
Большие V-образные отверстия снижают требуемое усилие и продлевают срок службы инструмента.
Реальный производственный пример 8 – Обзор промышленного оборудования
Оптимизированный выбор оснастки позволил снизить нагрузку на станок и повысить эффективность производства, сохранив при этом точность гибки.
Таблица 3. Руководство по коэффициенту загрузки при непрерывном производстве.
Коэффициент нагрузки | Смысл производства |
<=85% | Идеальный производственный диапазон |
85-90% | Допустимый диапазон производства |
90-92% | Большой производственный диапазон - состояние монитора |
>92% | Выберите следующий размер станка. |

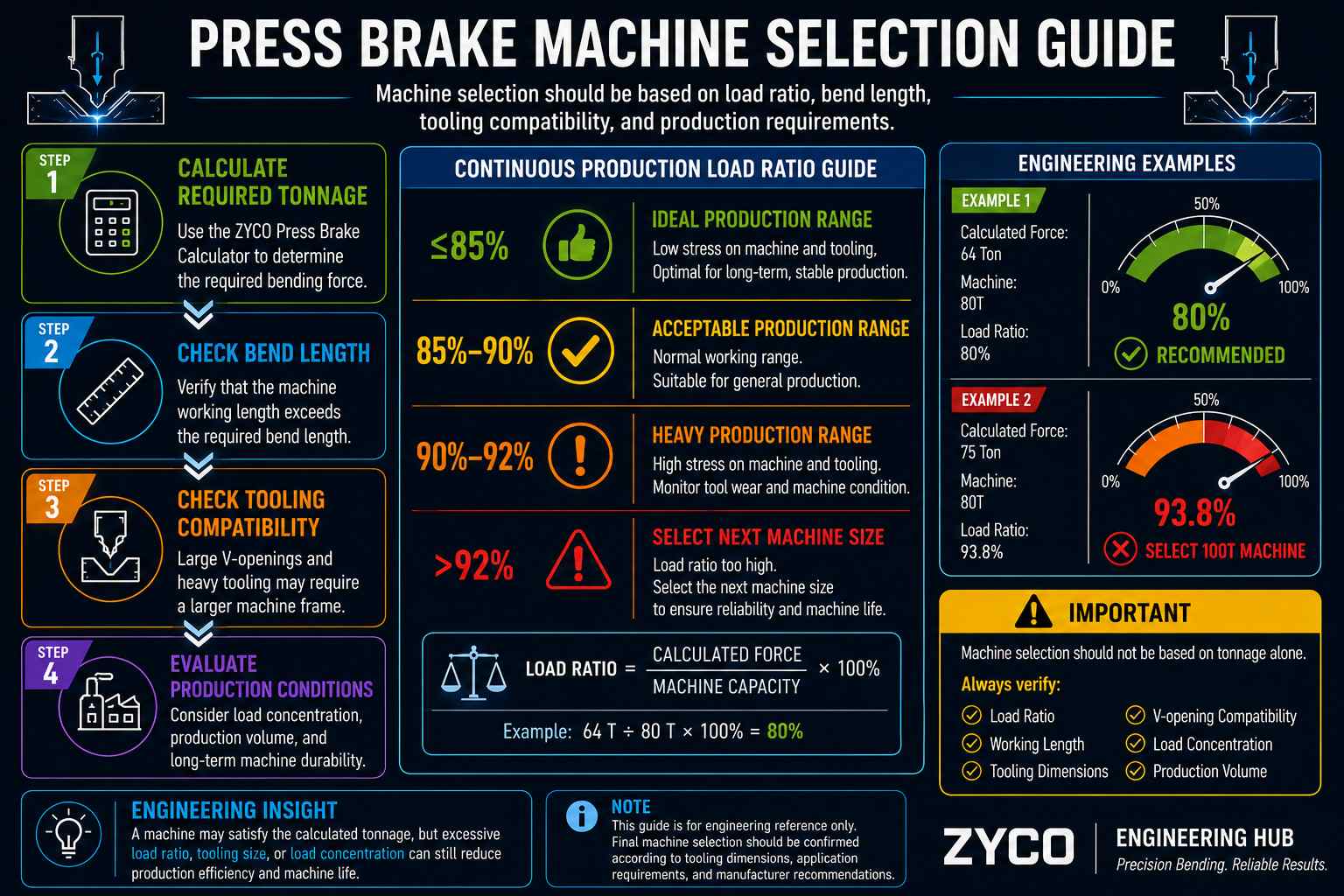

Рисунок 7. Руководство по выбору листогибочного пресса на основе коэффициента нагрузки, длины изгиба, совместимости инструмента и производственных требований.
Выбор машины включает в себя нечто большее, чем просто соответствие теоретическим требованиям к тоннажу.
Профессиональные цеха по изготовлению металлоконструкций проводят оценку:
Будущие производственные потребности
Гибкость инструментов
Запас прочности
Вариации материалов
Объём производства
Типичные диапазоны выбора оборудования включают:
Оборудование, едва удовлетворяющее текущим требованиям, может ограничить возможности производства в будущем.
Многие руководства по тоннажу останавливаются после расчета силы.
Опытные инженеры-технологи знают, что для успешной гибки требуется дополнительная оценка.
Учитывать:
Материал: низкоуглеродистая сталь толщиной 16 мм.
Длина: 600 мм
V-образное отверстие: 160 мм
Расчетная сила: приблизительно 64 тонны.
На первый взгляд, 80-тонного листогибочного пресса кажется достаточно.
Однако расчет силы не дает ответа на ряд важных вопросов:
Может ли станок физически вместить кристалл V160?
Достаточно ли светлого участка для доступа дневного света?
Достаточен ли ход поршня станка?
Можно ли безопасно установить этот инструмент?
Несмотря на то, что требуемая сила относительно невелика, требования к оснастке могут превышать практические возможности станка.
Этот пример наглядно демонстрирует, почему один лишь тоннаж никогда не должен определять пригодность машины.

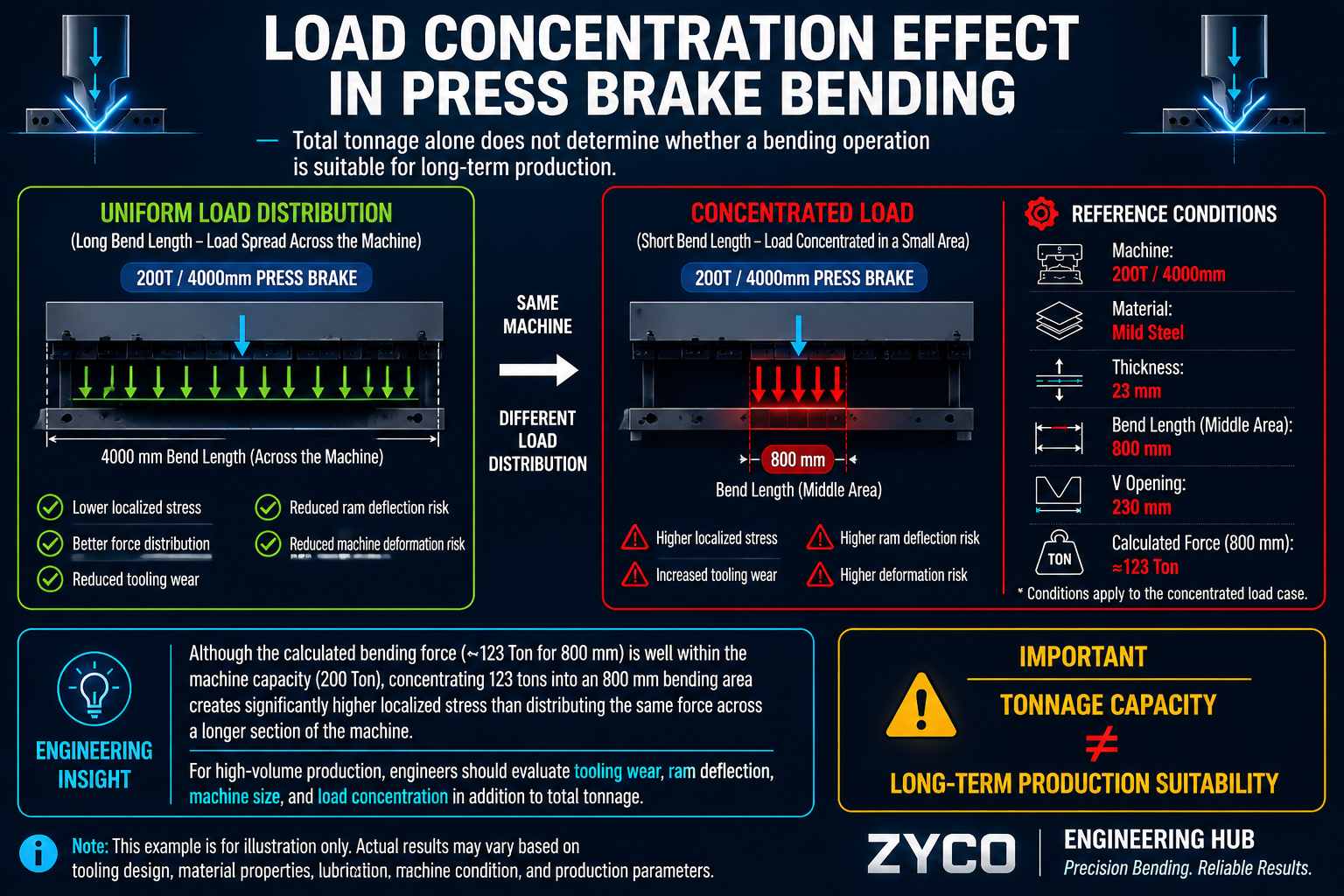

Фигура 8Эффект концентрации нагрузки при гибке на листогибочном прессе. Локализованная сила может увеличить износ инструмента и напряжение в станке, даже если общий тоннаж находится в пределах номинальной мощности.
Концентрация нагрузки — один из наиболее часто игнорируемых факторов в работах, связанных с гибкой материалов в больших объемах.
Учитывать:
Материал: углеродистая сталь толщиной 23 мм.
Длина: 800 мм
V-образное отверстие: 230 мм
Расчетная сила: приблизительно 123 тонны.
Станок: 200 тонн / 4000 мм
Многие операторы сразу же приходят к выводу, что машина подходит, поскольку требуемая сила ниже её максимальной мощности.
Однако вся сила сосредоточена в пределах всего лишь 800 мм рабочей длины.
Возможные последствия включают в себя:
Повышенный износ пуансона
Повышенный износ штампов
Более высокий износ коронки
Локализованное напряжение в поршне
Увеличенная загрузка кадров
Это не обязательно делает операцию небезопасной.
Однако инженерам следует оценивать распределение сил, а не сосредотачиваться исключительно на общем тоннаже.
Для выполнения двух работ могут потребоваться одинаковые расчеты тоннажа, но при этом получиться совершенно разные двигатели.условия эринга.
Сценарий А:
16 мм углеродистая сталь
Длина изгиба 600 мм
20 деталей в месяц
Сценарий B:
16 мм углеродистая сталь
Длина изгиба 600 мм
500 деталей в день
Расчетная сила остается неизменной.
Нагрузка на оборудование отсутствует.
Увеличение объемов производства:
Износ инструмента
Гидравлическая температура
корона одежды
Усталость тарана
Требования к техническому обслуживанию
Именно поэтому частоту производства всегда следует учитывать наряду с расчетами тоннажа.
Наиболее успешные производственные предприятия оценивают не только способность станка выполнять операцию гибки, но и его способность выполнять эту операцию многократно, эффективно и прибыльно в долгосрочной перспективе.
Одна из самых распространенных ошибок, допускаемых неопытными производителями, заключается в предположении, что расчетный тоннаж и фактический объем производства всегда совпадают.
В действительности, тоннаж, полученный с помощью расчетной формулы, следует рассматривать скорее как инженерный ориентир, а не как абсолютное значение объема производства.
Теоретический тоннаж рассчитывается с использованием известных переменных, таких как толщина материала, длина изгиба, размер V-образного отверстия и прочность материала. Эти расчеты являются отличной отправной точкой для выбора оборудования и планирования технологического процесса.
Однако в реальном производстве вводятся дополнительные переменные, которые сложно представить математически.
К этим переменным относятся:
вариации партий материалов
Изменение предела текучести
Износ инструмента
Состояние машины
Высочайшая точность
согласованность настроек оператора
Температура окружающей среды
Условия смазки
Например, два листа нержавеющей стали SS304, приобретенные у разных поставщиков, могут быть маркированы как нержавеющая сталь толщиной 3 мм. Однако их фактические пределы текучести могут различаться настолько, что это приведет к заметным различиям в требуемой силе изгиба и упругом восстановлении.
Именно поэтому опытные инженеры-технологи редко полагаются исключительно на формулы.
Вместо этого они используют расчеты для определения безопасной отправной точки, а затем подтверждают результаты с помощью испытаний на изгиб.
Таблица 4. Традиционный поиск по диаграмме против использования цифрового калькулятора.
Традиционный метод | Рабочий процесс цифрового калькулятора |
Ручной поиск | Мгновенный инженерный расчет |
Ограниченное количество переменных | Материал, толщина, длина и V-образное отверстие вместе. |
Повышенный риск ошибок, связанных с ручным вводом данных. | Более стабильные результаты |
Статическая диаграмма | Динамические рекомендации и проверка оборудования |
Традиционные таблицы тоннажа остаются полезными справочниками, но они были разработаны в период, когда материалы, системы управления оборудованием и производственные требования были менее сложными, чем сегодня.
Современное производство все чаще опирается на цифровые инженерные инструменты.
Цифровые калькуляторы обладают рядом преимуществ:
Например, производитель, оценивающий несколько вариантов V-образных отверстий, может мгновенно сравнить требуемые усилия, не сверяясь вручную с многочисленными таблицами.
Это позволяет инженерам более эффективно оптимизировать процессы гибки.
Переход от бумажных таблиц тоннажа к инженерным калькуляторам аналогичен переходу от ручных расчетов на станках к современному программированию станков с ЧПУ.
Цель состоит не в замене инженерного суждения, а в улучшении процесса принятия инженерных решений.
В будущем производство изделий из листового металла выйдет за рамки простого расчета тоннажа.
Современные инженерные системы все чаще интегрируют:
Базы данных материалов
Прогнозирование изгибающей силы
Прогноз по отскоку
Рекомендации по инструментам
Оптимизация производства
По мере дальнейшего развития искусственного интеллекта и цифровых производственных технологий инженеры-технологи получат доступ к более совершенным системам поддержки принятия решений.
В будущем программное обеспечение для гибки может автоматически оценивать следующие параметры:
Свойства материала
выбор инструмента
Производственная мощность
Компенсация пружинения
Эффективность производства
до того, как будет изготовлена хотя бы одна деталь.
Эта тенденция не отменяет важности инженерных знаний.
Вместо этого, это повышает ценность инженеров, которые понимают как теорию, так и практические реалии производства.
Даже опытные операторы иногда ошибаются при оценке изгибающей силы.
К наиболее распространенным ошибкам относятся:
Не принимая во внимание материальные факторы.
Использование неправильных V-образных отверстий.
Длина изгиба не учитывается.
Игнорирование совместимости инструментов.
Игнорирование концентрации нагрузки.
Выбор оборудования без запаса прочности.
Непрерывная работа при максимальной нагрузке.
Игнорирование упругого возврата в исходное положение.
Использование изношенного инструмента.
Пропуск изгибов образца.
Избегание этих ошибок повышает надежность, снижает количество брака и продлевает срок службы оборудования.
Наиболее успешные производственные предприятия придерживаются последовательного инженерного процесса.
Рекомендуемые передовые методы включают:
Перед началом производства проверьте технические характеристики материалов.
Используйте рекомендованные V-образные отверстия.
Выполните пробные изгибы.
Регулярно проводите техническое обслуживание инструментов.
Отслеживайте поведение пружины при возврате в исходное положение.
Избегайте непрерывной максимальной нагрузки.
Документируйте успешные настройки.
Перед началом новых проектов необходимо оценить производственные мощности оборудования.
Оцените совместимость инструментов.
Учитывайте долгосрочное состояние оборудования.
Эти методы повышают стабильность производства и снижают долгосрочные эксплуатационные расходы.
1. Что такое тоннаж листогибочного пресса?
Тоннаж листогибочного пресса — это величина усилия, необходимого для сгибания заготовки из листового металла под заданным углом. В производстве он используется для выбора подходящего листогибочного пресса, предотвращения перегрузки, защиты инструмента и поддержания постоянного угла сгибания. Его следует рассматривать как инженерный ориентир, а не как отдельное числовое значение.
2. Как рассчитывается тоннаж листогибочного пресса?
Тоннаж рассчитывается исходя из толщины материала, длины изгиба, размера V-образного отверстия и коэффициента материала. В рабочем процессе ZYCO Engineering Hub используется следующая формула: Тоннаж = (1,33 x T² x L x Коэффициент материала) / (V x 20). Эта формула предназначена для практической оценки при гибке на воздухе.
3. Почему для изгиба нержавеющей стали требуется большее усилие, чем для низкоуглеродистой стали?
Нержавеющая сталь обычно обладает более высоким пределом текучести и более выраженным упругим восстановлением, чем низкоуглеродистая сталь. При одинаковой толщине, длине изгиба и V-образном раскрытии сталь SS304 и SS201 обычно требует большей силы изгиба и более тщательной компенсации упругого восстановления, чем низкоуглеродистая сталь.
4. Влияет ли V-образное отверстие на тоннаж?
Да. Больший V-образный зазор, как правило, уменьшает требуемое усилие, в то время как меньший V-образный зазор увеличивает усилие. Однако V-образный зазор также влияет на внутренний радиус, длину фланца, упругое восстановление и совместимость с инструментом, поэтому его не следует выбирать только для уменьшения усилия.
5. Влияет ли длина изгиба на тоннаж?
Да. Длина изгиба имеет прямую линейную зависимость от тоннажа. Если все остальные переменные остаются неизменными, удвоение длины изгиба примерно удваивает требуемое усилие изгиба. Именно поэтому для длинных деталей могут потребоваться высокопроизводительные станки, даже если лист не очень толстый.
6. Что произойдет, если расчетный тоннаж окажется слишком низким?
Если фактическая требуемая сила превышает доступный тоннаж, изгиб может быть неполным или неравномерным. Операторы могут наблюдать колебания угла, чрезмерное пружинение, многократные попытки корректировки и более высокий процент брака. В тяжелых случаях чрезмерное усилие при выполнении операции может привести к перегрузке станка или инструмента.
7. Может ли чрезмерная грузоподъемность повредить оснастку?
Да. Чрезмерное усилие может ускорить износ пуансонов и матриц, увеличить риск деформации инструмента и создать ненужную нагрузку на гидравлическую систему и поршень. Профессиональные цеха избегают применения значительно большего усилия, чем необходимо, если только этого специально не требует технологический процесс.
8. Почему расчетные и фактические результаты производства различаются?
Фактические результаты гибки зависят от вариаций партии материала, истинного предела текучести, износа инструмента, смазки, состояния станка, точности выпуклости и настройки оператора. Калькуляторы обеспечивают хорошую отправную точку, но тестовые изгибы и проверка в процессе производства по-прежнему важны.
9. Какой запас прочности следует использовать при выборе листогибочного пресса?
Для обеспечения непрерывного производства компания ZYCO рекомендует проверять коэффициент загрузки. Для стабильного производства предпочтительнее коэффициент загрузки ниже 85%, допустимым является 85-90%, 90-92% требует осторожности, а значение выше 92% обычно предполагает выбор машины следующего размера.
10. Может ли машина с достаточной грузоподъемностью все еще быть непригодной?
Да. Станок может соответствовать расчетной грузоподъемности, но при этом быть ограничен возможностями, связанными с шириной раскрытия, ходом поршня, высотой инструмента, наличием V-образного отверстия, рабочей длиной, концентрацией нагрузки или объемом производства. Именно поэтому выбор станка никогда не должен основываться только на грузоподъемности.
11. Почему концентрация нагрузки важна?
Концентрация нагрузки возникает, когда высокая изгибающая сила прикладывается к короткому участку длинного станка. Даже если общий тоннаж находится в пределах номинальной грузоподъемности, локализованная сила может увеличить износ инструмента, напряжение в пуансоне и риск деформации при длительном или крупносерийном производстве.
12. Влияет ли метод гибки на тоннаж?
Да. Гибка в воздухе обычно требует наименьшего усилия и обеспечивает наибольшую гибкость. Гибка до упора требует большего усилия, но уменьшает упругое восстановление. Чеканка требует наибольшего усилия и может повысить точность углов, но также увеличивает нагрузку на инструмент и станок.
13. Что произойдет, если V-образное отверстие окажется слишком маленьким?
Слишком маленькое V-образное отверстие увеличивает требуемое усилие и может привести к появлению следов на поверхности, чрезмерной нагрузке на инструмент, малому внутреннему радиусу или растрескиванию некоторых материалов. Для большинства операций гибки сжатым воздухом рекомендуемые правила V-образного отверстия, такие как 8T, 10T или 12T, обеспечивают более безопасную отправную точку.
14. Следует ли учитывать частоту производства?
Безусловно. Разовая операция по гибке и крупносерийное ежедневное производство могут иметь одинаковый расчетный тоннаж, но совершенно разное воздействие на оборудование. Высокая частота производства увеличивает износ инструмента, нагрев, потребность в техническом обслуживании и риск усталости оборудования.
15. Как проще всего рассчитать тоннаж листогибочного пресса?
Самый простой способ — использовать специализированный инженерный калькулятор, например, калькулятор для листогибочного пресса ZYCO. Он позволяет пользователям вводить материал, толщину, длину гибки и диаметр V-образного отверстия, а затем просматривать тоннаж, внутренний радиус, рекомендуемый станок и инженерные справочные данные в рамках одного рабочего процесса.
Читателям, заинтересованным в дальнейшем изучении вопросов гибки, также может быть полезна следующая информация:
Калькулятор тормозной системы
База данных материалов
База данных Springback
Руководство по компенсации Springback
Инструмент выбора V-образной матрицы
Руководство по открытию V
Руководство по выбору инструментов
Руководство по управлению воздухом
Руководство по вычету штрафных санкций за изгиб
Руководство по K-фактору
Руководство по тоннажу листогибочного пресса
Эти ресурсы предоставляют более подробную техническую информацию и практические рекомендации для инженеров-технологов.
Расчет тоннажа при работе на листогибочном прессе — это не просто математическая задача.
Это важнейший инженерный процесс, влияющий на безопасность оборудования, срок службы оснастки, точность гибки, эффективность производства и долгосрочную надежность оборудования.
Хотя формулы закладывают основу, успешное выполнение производственных операций выходит за рамки теоретических расчетов.
Перед утверждением процесса гибки опытные инженеры оценивают свойства материала, длину изгиба, выбор V-образного раскрытия, совместимость оснастки, распределение нагрузки, частоту производства и производительность станка.
Наиболее надежные производственные условия сочетают в себе точные расчеты и практический опыт в производстве.
В конечном счете, тоннаж следует рассматривать не как отдельную цифру, а как часть комплексной стратегии проектирования с учетом требований к гибке металла.
Компания ZYCO поставляет листогибочные прессы, гибочные станки, станки для лазерной резки волоконным лазером, листопрокатные станки и инженерные ресурсы для производителей листового металла по всему миру. Инженерный центр ZYCO призван оказывать поддержку инженерам, операторам и покупателям, предоставляя практические знания в области гибки, инструменты для расчетов и рекомендации по производству.
Оставьте свой адрес электронной почты и требования, наша профессиональная команда продаж разработает наиболее подходящее решение для вас.
Авторское право
© 2026 Nanjing Zyco CNC Machinery Co., Ltd. Все права защищены
.
ПОДДЕРЖИВАЕМАЯ СЕТЬ
русский
English
français
Deutsch
italiano
português
español
한국의
Türkçe
العربية
