Почему проточка канавок лучше однопроходной гибки при строгих требованиях к углу наклона?

В сфере высокотехнологичной обработки листового металла требования к R-углам (скруглениям) часто напрямую определяют конечную текстуру изделия, особенно в таких отраслях, как отделка лифтов, прецизионные шасси, витрины, дверные панели и фасады зданий. Многие заводы выбирают более современные гибочные станки для повышения точности гибки, но всё равно обнаруживают, что R-угл некоторых изделий не соответствует требованиям заказчиков, особенно тех, для которых требуется «эффект прямого угла, чёткая кромка и практически полное отсутствие скруглённых углов».

Проблема часто кроется не в гибочном станке, а в способе обработки:
Для продуктов со строгими R-углытребования, "Gкровля + b«Окончание» часто намного превосходит традиционный сингл Bокончание.

Ниже будет объяснено, почему это так, с точки зрения принципов обработки и практического применения.

1. Почему сложно добиться крайне малого угла R за один изгиб?

Традиционные методы гибки (крутильные, электрогидравлические или чисто электрические) имеют следующие технические ограничения:

1) Сам материал обладает упругостью

Металл автоматически возвращается в исходное положение после изгиба, возвращаясь к большему углу и образуя естественное скругление в месте сгиба. Какой бы точный станок ни был, он не может полностью исключить этот процесс.

2) V-образное отверстие нижнего штампа определяет угол гибки R.

Чем больше нижняя форма, тем больше R; однако даже если используется очень маленькая V-образная канавка, разница все равно существует:

Закругленные углы все еще видны.

Внешняя сторона заготовки легко повреждается

Толстые пластины склонны к растрескиванию.

Это затрудняет достижение баланса между «точностью», «внешним видом» и «прочностью» в одном изгибе.

3) Чем тоньше лист, тем сложнее сохранять острый угол при сгибании.

Листы из нержавеющей стали толщиной 0,8–1,2 мм часто требуют острых кромок, но когда материал слишком тонкий во время гибки, R-уголвсе еще заметен и его легко скрутить и деформировать.

2. Как сделать так, чтобы угол R изгиба был близок к прямому при прорезке канавок?

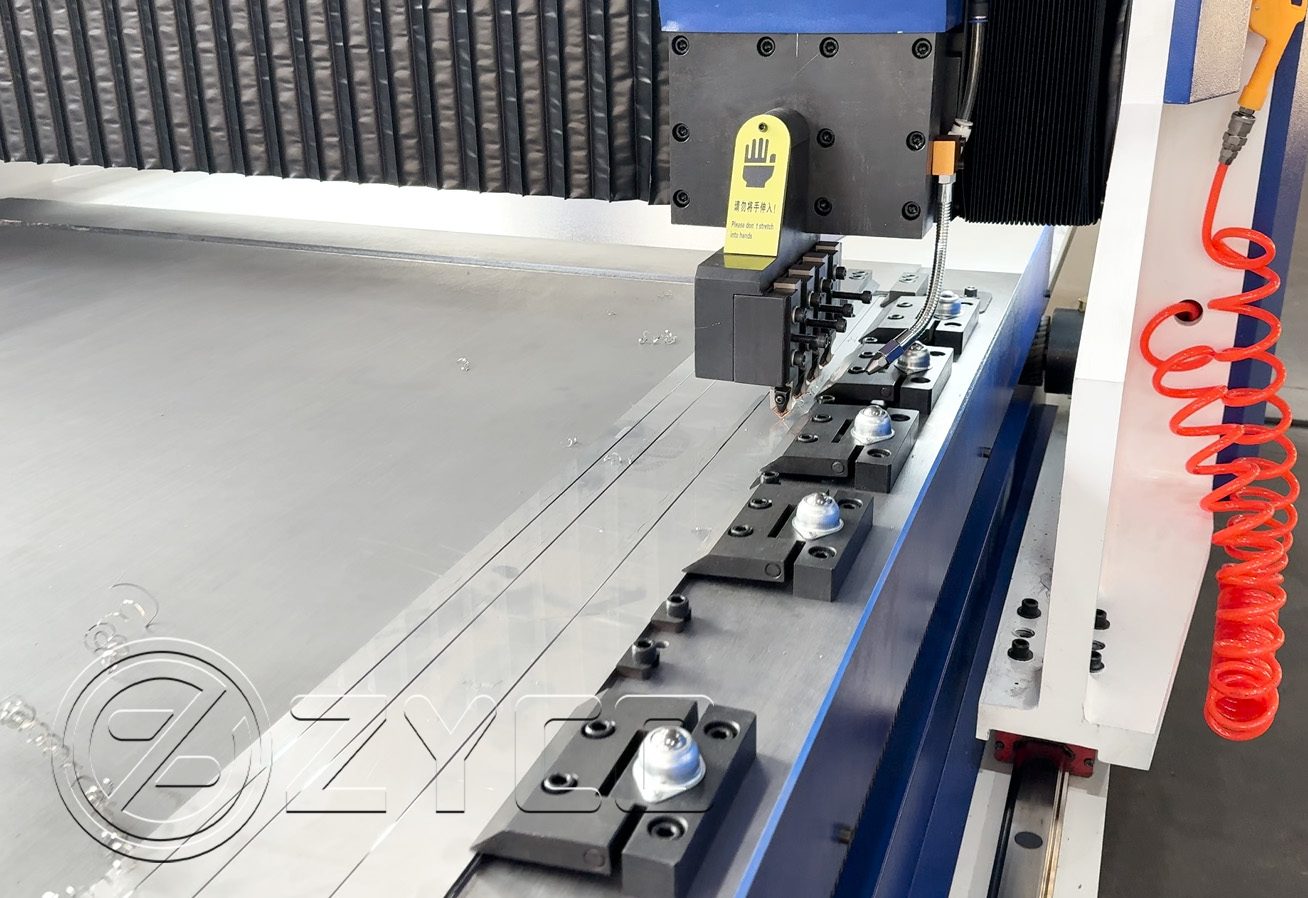

При предварительной обработке линии сгиба на долбёжном станке эффект гибки существенно меняется:

1) За счет уменьшения толщины области сгиба материал «складывается вдоль линии»

Проточка канавок подразумевает удаление части толщины материала вдоль линии изгиба, что облегчает прилегание листового материала к изогнутой поверхности формы на линии изгиба, что приводит к образованию более концентрированных складок и более равномерному распределению напряжений.

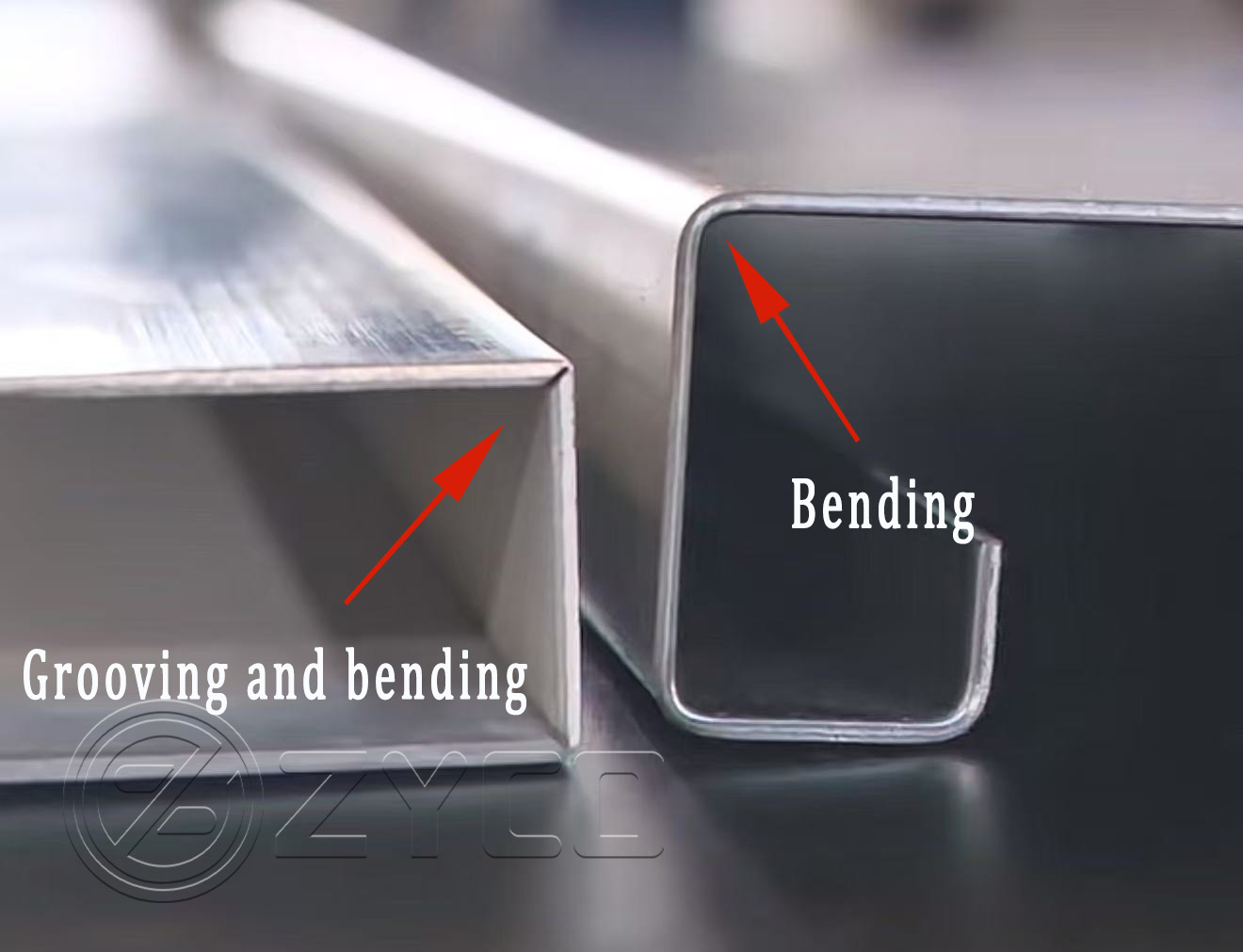

Эффект после изгиба обычно такой:

Угол R почти исчезает

Острые и чистые края изгиба

Визуально ближе к идеальному углу 90°

2) Значительно снижен отскок материала

Толщина материала, остающаяся после проточки канавок, очень мала, а упругое действие практически исключено, что упрощает достижение требуемой точности ±0,3° после гибки.

3) Более бережное отношение к листовому металлу — нет следов на поверхности, нет складок

Проточка канавок снижает изгибающее усилие, делая тонкие листы менее подверженными:

оставлять отступы

Царапины на поверхности

Морщины или деформация

Это значительно улучшило внешний вид продукта.

3. В заготовках со строгими требованиями к R-углу есть три основных сценария, где проточка канавок более эффективна, чем одинарный изгиб

1) Лифтовая отрасль: требуются «прямые края и четкие линии».

Зеркальные панели наиболее подвержены образованию следов изгиба. Пазование позволяет сохранить элегантные прямые края при изгибе, придавая панели более изысканный вид.

2) Архитектурный декор: внутренние и внешние углы должны быть «острыми и четкими».

Алюминиевые панели для навесных фасадов, молдинги дверных коробок и т. д. обычно требуют, чтобы края были загнуты без закруглений, в противном случае это повлияет на общий визуальный эффект.

3) Корпус прецизионного оборудования: стремление к бесшовному внешнему виду

Стойки для серверов, корпуса автоматизированного оборудования и т. п. требуют максимально острых углов, чтобы выглядеть более компактными и изящными.

В таких ситуациях одного изгиба недостаточно, и проточка канавок становится почти стандартной процедурой.

4. Проточка канавок + гибка ≠ увеличение затрат, но повышение конкурентоспособности

Многие фабрики считают проточку канавок дополнительным этапом, но, попробовав это на практике, они обнаруживают, что преимущества намного перевешивают затраты.

Уровень дефектности значительно снизился

Более единообразный внешний вид

Количество жалоб клиентов уменьшилось

Заказы высокого уровня легче соответствовать стандартам

Улучшение общего имиджа завода

При одинаковых условиях оснащения оборудованием заводы, которые могут выполнять проточку канавок, имеют значительно большую пропускную способность по приему заказов, чем заводы, которые могут выполнять только гибку.

5. Резюме

Для изделий со строгими требованиями к R-уголу всегда существует технический предел возможности гибки за один проход. Технология желобкового профилирования, напротив, повышает этот предел, превращая эффект гибки из «можно сделать» в «сделать красиво».

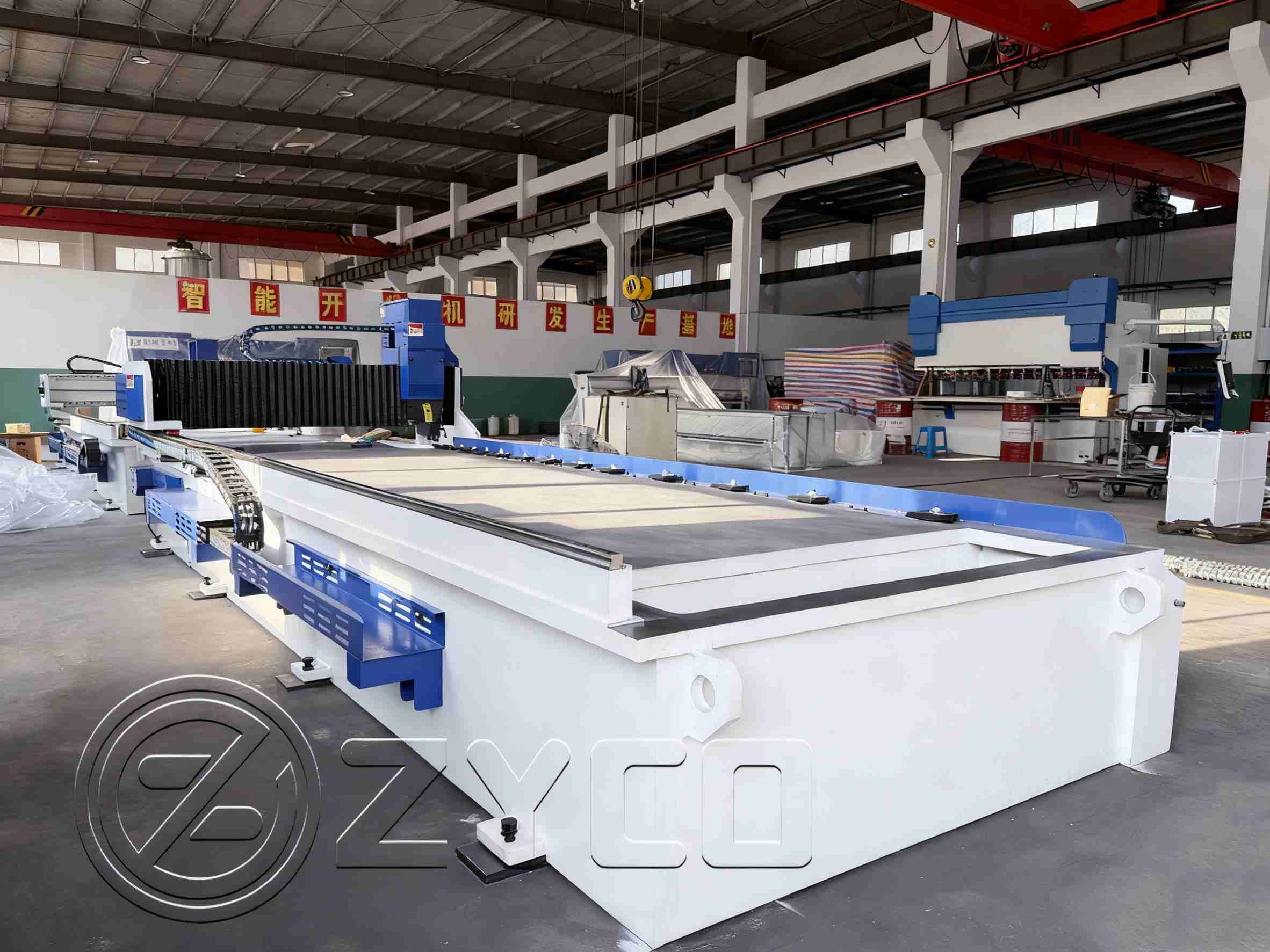

Если вы хотите улучшить внешний вид своей продукции, повысить точность гибки или выйти на более дорогой рынок, то пазовый станок является ключевым оборудованием, которое стоит рассмотреть.

Если вам нужна дополнительная информация о применении канавки на ваших изделиях, пожалуйста, свяжитесь со мной. Я могу предоставить более профессиональную консультацию с учётом вашей отрасли, листового материала и чертежей.
