Калькулятор припусков на изгиб: почему точная разработка плоской развертки важна при изготовлении изделий из листового металла.

Представьте себе такую ​​ситуацию:

Деталь из листового металла была спроектирована, запрограммирована, вырезана лазером и отправлена ​​на листогибочный пресс. На чертеже все выглядит правильно, и процесс гибки проходит гладко. Однако после гибки готовая деталь не соответствует заданным размерам. Монтажные отверстия немного смещены, появляются зазоры при сборке, или готовое изделие просто не подходит так, как ожидалось.

Для многих производственных цехов эти проблемы являются досадными и хорошо знакомыми.

Ещё более неприятно то, что сама операция гибки зачастую не является причиной проблемы. Во многих случаях первопричина кроется на этапе проектирования развертки.

Перед резкой детали из листового металла производители должны определить, как материал будет вести себя при гибке. Различные материалы, толщина, радиусы гибки и настройки оснастки — все это может влиять на конечные размеры формованной детали. Если эти факторы не учитываются на этапе разработки, даже идеально выполненный процесс гибки может дать неточный результат.

Именно поэтому современные производители листового металла уделяют все больше внимания точности развертки и цифровым инженерным инструментам. Оценивая критически важные параметры гибки до начала производства, инженеры могут повысить точность размеров, сократить потери материала и избежать дорогостоящих производственных ошибок.

Почему точность развертки так важна

В металлообработке качество готовой детали во многом определяется еще до того, как материал попадет на листогибочный пресс.

Развертка служит основой для всех последующих производственных процессов, включая:

• Лазерная резка
• Удар
• Обработка башни
• Изгиб
• Сварка
• Окончательная сборка

Если размеры заготовки неточны, проблемы с размерами могут сохраняться на протяжении всего производственного процесса.

Даже небольшие отклонения могут создавать серьезные проблемы при производстве прецизионных компонентов, таких как:

• Электрошкафы
• Корпуса для серверов
• Панели лифта
• системы отопления, вентиляции и кондиционирования воздуха
• Чехлы для промышленного оборудования
• Декоративные изделия из нержавеющей стали

По мере увеличения сложности продукции точная разработка плоской развертки приобретает все большее значение.

Понимание поведения материалов при изгибе

При изгибании листовой металл ведет себя не как жесткий объект.

При изгибе материала различные участки листа испытывают разную степень напряжения. Одни участки сжимаются, другие растягиваются. Эта естественная деформация изменяет то, как материал занимает пространство до и после изгиба.

Величина деформации может варьироваться в зависимости от нескольких факторов, в том числе:

Тип материала

Различные материалы по-разному реагируют в процессе формования.

Например:

• Низкоуглеродистая сталь
• Нержавеющая сталь
• Алюминий
• Медь

Каждый материал обладает уникальными формовочными характеристиками, которые влияют на конечные размеры детали.

Толщина материала

Более толстые материалы, как правило, ведут себя иначе при изгибе, чем более тонкие листы.

По мере изменения толщины меняется и соотношение между плоской заготовкой и готовым изделием.

Радиус изгиба

Выбранный радиус изгиба напрямую влияет на то, как материал течет в процессе изгиба.

Более крутые изгибы часто требуют большего внимания на этапах проектирования и планирования технологического процесса.

Конфигурация инструментов

Выбор пуансона и матрицы может существенно повлиять на конечный результат операции гибки.

Использование различных комбинаций инструментов может привести к различным размерам даже при работе с одним и тем же материалом.

Распространенные проблемы, вызванные неточными развертками.

Многие проблемы, возникающие при изготовлении, могут быть вызваны некорректными данными, полученными в процессе разработки.

К числу наиболее распространенных проблем относятся:

Трудности сборки

Детали могут выглядеть правильно на вид, но не подходить друг к другу должным образом во время сборки.

Это часто приводит к дополнительным доработкам и задержкам в производстве.

Несоосные элементы

Отверстия, пазы и вырезы, расположенные вблизи линий сгиба, могут смещаться со своих заданных положений после формовки.

Увеличение количества отходов материалов

Неправильные размеры заготовок часто приводят к браку деталей и ненужным отходам.

Повторные настройки параметров

Операторы могут тратить ценное производственное время на модификацию программ и внесение корректировок для компенсации погрешностей размеров.

Со временем эти проблемы могут существенно повлиять на прибыльность и эффективность производства.

Почему производители используют калькуляторы припусков на изгиб?

Поскольку допуски в производстве становятся все более жесткими, а ожидания клиентов продолжают расти, полагаться исключительно на инструкции или прошлый опыт зачастую уже недостаточно.

Современные производственные компании все чаще используют цифровые инженерные инструменты для поддержки проектирования и планирования производства.

Профессиональный калькулятор припусков на изгиб помогает инженерам оценить важные параметры гибки до начала производства, позволяя им принимать более обоснованные решения по следующим вопросам:

• Разработка плоских шаблонов
• Выбор материалов
• Планирование изгиба
• Проверка проекта
• Подготовка производства

Вместо того чтобы обнаруживать проблемы с размерами после гибки, производители могут выявлять потенциальные проблемы гораздо раньше в процессе.

Такой проактивный подход помогает повысить согласованность между проектами, одновременно снижая ненужные производственные риски.

Повышение согласованности между проектированием и производством

Одна из самых больших проблем в обработке листового металла — это обеспечение согласованности между проектированием, программированием и производством.

Когда инженерные и производственные команды работают в соответствии с одними и теми же стандартами разработки, весь рабочий процесс становится более предсказуемым.

В число преимуществ входят:

• Более надежные CAD-модели
• Повышена точность программирования CAM-систем.
• Более высокая размерная согласованность
• Сокращение количества производственных ошибок
• Более быстрое время настройки
• Повышение общей эффективности

Это особенно ценно для компаний, производящих на заказ детали из листового металла, прецизионные корпуса, архитектурные металлоконструкции и промышленное оборудование.

Воспользуйтесь онлайн-калькулятором компенсации за наклоны.

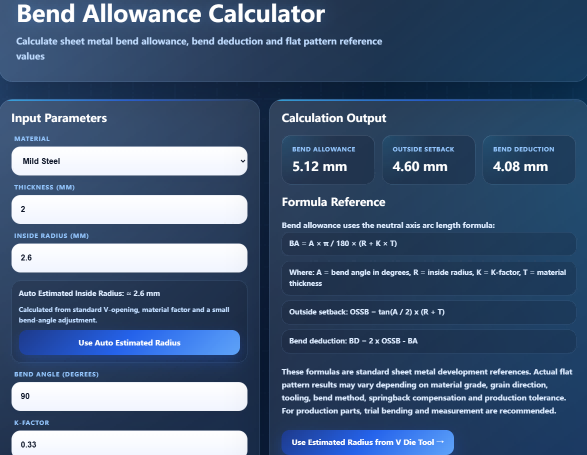

Чтобы помочь инженерам и производителям повысить точность развертки, компания ZYCO предлагает профессиональный онлайн-калькулятор припусков на изгиб, разработанный специально для работы с листовым металлом.

Независимо от того, разрабатываете ли вы новый продукт, проверяете производственные чертежи или оптимизируете существующий производственный процесс, калькулятор может помочь упростить разработку и повысить уверенность в производстве.

Доступ к калькулятору компенсации за изгиб можно получить здесь:

https://calculator.zycomachine.com/engineering-tools/bend-allowance-calculator

Многие инженеры используют этот инструмент на этапе проектирования для проверки условий изгиба перед выпуском чертежей в производство, что помогает сократить дорогостоящие доработки на более поздних этапах производственного процесса.

Передовые методы разработки листового металла

Для достижения более стабильных результатов изготовления производителям следует учитывать следующие методы:

• По возможности стандартизируйте технические характеристики материалов.
• Поддерживайте единообразные настройки инструмента.
• Перед началом производства необходимо проверить проектные предположения.
• При планировании проекта необходимо проверить размеры развертки.
• Разработать общекорпоративные стандарты развития.
• Используйте инженерные инструменты для подтверждения правильности проектных решений.

Сочетание этих методов с современными цифровыми инструментами может помочь улучшить как качество продукции, так и эффективность производства.

Заключение

Успешное изготовление изделий из листового металла начинается с точного планирования.

Хотя в цехе основное внимание уделяется операциям гибки, точность плоской развертки зачастую определяет успех проекта или же он столкнется с дорогостоящими производственными проблемами.

Понимая, как ведут себя материалы в процессе формования, и используя профессиональные инструменты разработки на этапе проектирования, производители могут повысить точность размеров, сократить количество отходов и добиться более предсказуемых результатов производства.

Для инженеров, дизайнеров и специалистов по изготовлению металлоконструкций, стремящихся к более надежному подходу к разработке листового металла, калькулятор припусков на изгиб предоставляет практичный способ улучшить процесс принятия решений до начала производства.
