ЗИКО
1. Электрогидравлическая система управления E-Touch нового поколения оснащена интуитивно понятным сенсорным интерфейсом с крупными кнопками и значками. значительно упрощает программирование ЧПУ.
2. Базовая конфигурация включает в себя управление по 4+1 осям (Оси Y1/Y2/X/R с компенсацией отклонения), с дополнительными возможностями расширения, такими как Z1/Z2/X2/R2.
3. Встроенный интеллектуальные модули диагностики и технического обслуживания позволяет пользователям отслеживать состояние системы в режиме реального времени, быстро устранять неполадки и проводить техническое обслуживание.

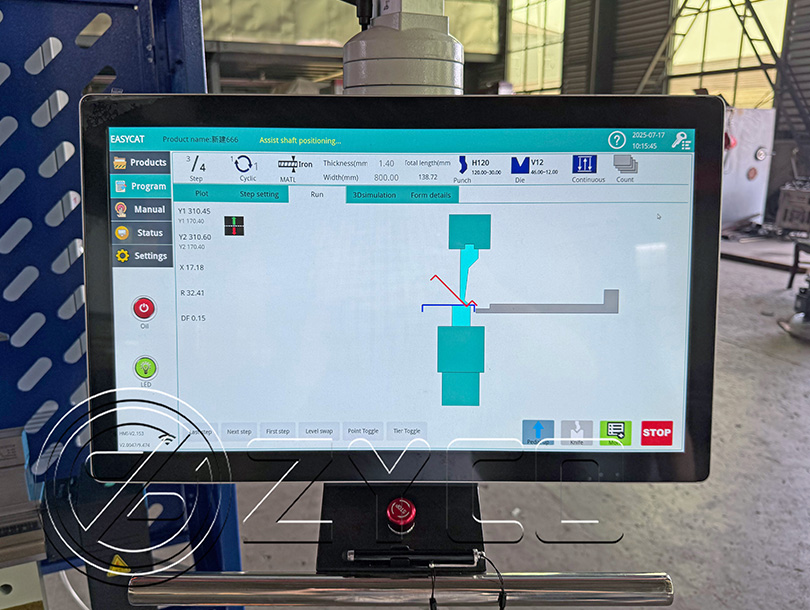

система управления
- Удобный интерфейс, основанный на иконках, упрощает программирование многоэтапной пакетной гибки и значительно повышает эффективность обработки.
- Оснащенный 21,5-дюймовым полноцветным высокоточным сенсорным экраном, импортированным из Тайваня, он поддерживает мультитач и различные жесты для четкого и детализированного отображения.
- Интеллектуальное графическое программирование автоматически генерирует планы процесса гибки и выполняет проверку на наличие пересечений, поддерживая моделирование технологических процессов на этапе подготовки к производству.
Посмотреть больше +
Гидравлическая система
- В основном клапанном узле используются изделия марки BFL, что обеспечивает долговременную, стабильную и высокоточную работу.
- Гидравлическое давление можно точно отрегулировать для идеального соответствия требованиям к изгибающей силе различных материалов.
- Электрогидравлическая сервосинхронная система управления отличается компактной конструкцией, оптимизированным расстоянием между гидравлическими цилиндрами и превосходной устойчивостью к нагрузкам.
Посмотреть больше +

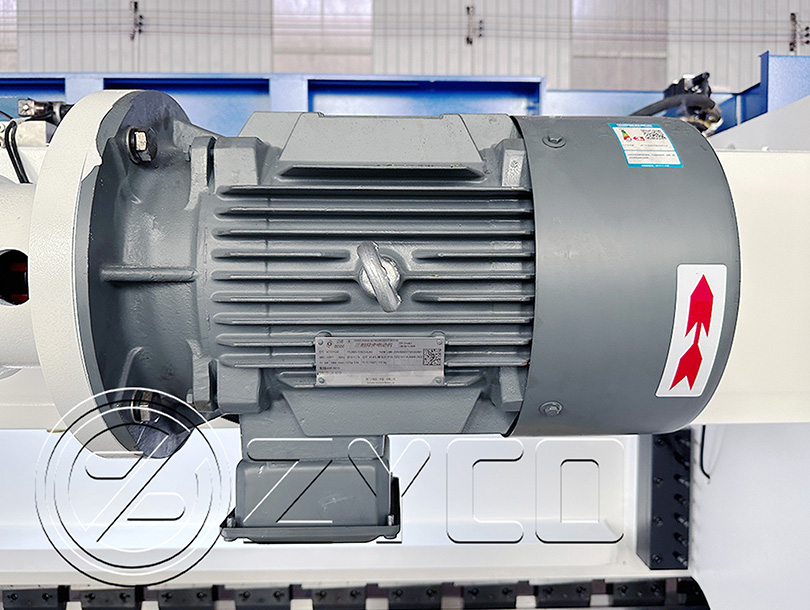

Главный двигатель
- Оригинальный двигатель Siemens, гарантирующий надежное качество и долговечность.
- Низкий уровень рабочего шума и превосходная энергоэффективность.
- Комплексная система послепродажного обслуживания.
Посмотреть больше +

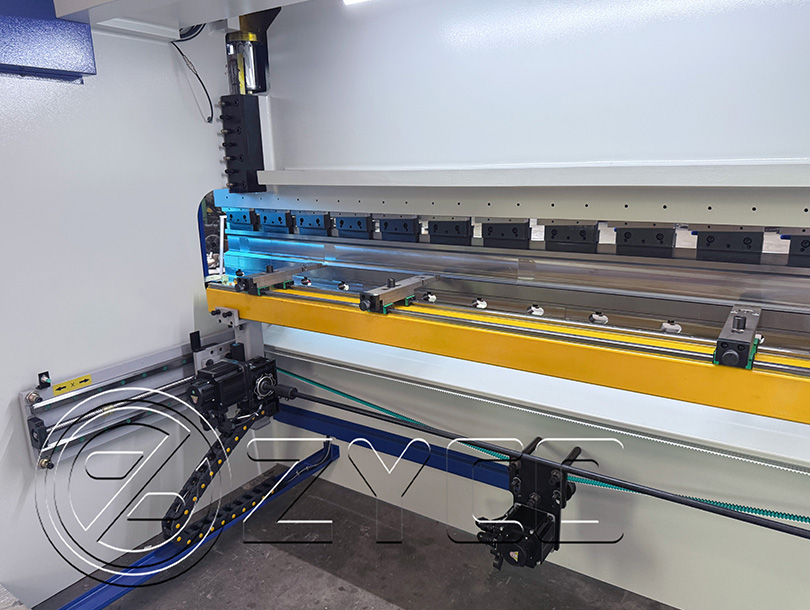

Задний индикатор
- Импортные высокоточные шариковые винты и линейные направляющие заменяют традиционные механизмы передачи, обеспечивая долговременную и стабильную точность позиционирования.
- Вся система подвергается высокотемпературному отжигу для эффективного устранения внутренних напряжений, улучшения свойств материала и предотвращения отклонений в точности, вызванных деформацией конструкции.
Посмотреть больше +

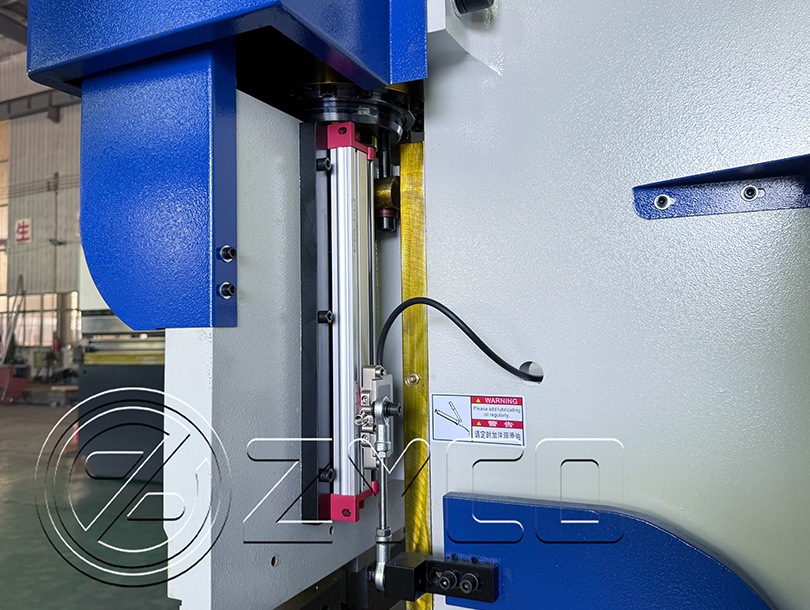

Шкала
- В качестве основного измерительного элемента используются весы марки BFL.
- Сверхвысокая точность измерений и быстрая реакция.
- Прочный и долговечный.
Посмотреть больше +
Отображение внутренней структуры
Для получения более подробных технических характеристик, пожалуйста, свяжитесь с нами.
Схема конструкции гидравлического гибочного станка
1. Масляный бак 2. Главный двигатель 3. Концевой выключатель 4. Электрощиток 5. Запорный палец
6. Задний упор 7. Стеновая панель8. Гидравлический цилиндр 9. Ползунок 10. Система ЧПУ
11. Быстрозажимное крепление 12. Верхняя форма 13. Нижняя форма 14. Опорная пластина верстака
Обработка и вытягивание заготовки
Пример отображения
На этой странице невозможно отобразить параметры по одному. Если вам нужна помощь с другой моделью, пожалуйста, свяжитесь с нами. |
Параметр | Единица | Ценить |
Общая модель | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Давление | KN | 630 | 1000 | 1600 | 2000 |
Длина изгиба | mm | 2500 | 3200 | 3200 | 3200 |
Расстояние между столбцами | mm | 2030 | 2600 | 2600 | 2600 |
Максимальная высота проема | mm | E=440 | E=480 | E=500 | E=520 |
Глубина горла | mm | D=250 | D=320 | D=320 | D=320 |
Ход ползунка (ось Y) | mm | 170 | 200 | 200 | 220 |
Скорость движения слайда
| Загрузка невозможна |
мм/с
| 200 |
Нажатие | 12 |
Возвращение | 170 |
Мощность главного двигателя | KW | 5.5 | 7.5 | 11 | 15 |
машинная точность
| Повтор ползунка Y | mm | ≤±0,02 |
Позиционирование ползунка Y | mm | ≤±0,02 |
Повторное позиционирование заднего измерителя X, R | mm | ≤±0,05 |
Размеры (Д*Ш*В) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 × 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Вес | KG | 5500 | 7500 | 9500 | 12000 |
Партнеры
Фотографии клиентов
Почетная грамота
В: Как получить от нас точную смету? А: Пожалуйста, предоставьте нам подробную информацию о материале, максимальной толщине и максимальной ширине.
В: Можете ли вы оказывать услуги OEM?
А: Да, можем. Ваш дизайн принимается, ваш собственный логотип может быть использован на станке.
В: Какова стоимость доставки? Из Китая в вашу страну?
А: Мы можем доставить оборудование в ваш порт или по указанному адресу морским или воздушным транспортом. Пожалуйста, сообщите нам ближайший к вам порт или адрес с почтовым индексом. У нас есть надежный экспедитор, который обеспечит безопасную, удобную и своевременную доставку.
В: Принимаете ли вы оплату аккредитивом?
А: Да, обычно мы принимаем оплату в размере 30% + 70% банковским переводом (T/T), также приемлема оплата аккредитивом (LC).
В: Как управлять этим станком?
А: Видео с производственной линии нашего завода, или мы вышлем вам видео напрямую.
В: Что насчет услуг по вводу в эксплуатацию?
А: Мы можем предложить услуги по вводу в эксплуатацию, покупатель должен оплатить авиабилеты.
В: Вы предлагаете обучение и тренинги?
А: Обучение на заводе поставщика.
