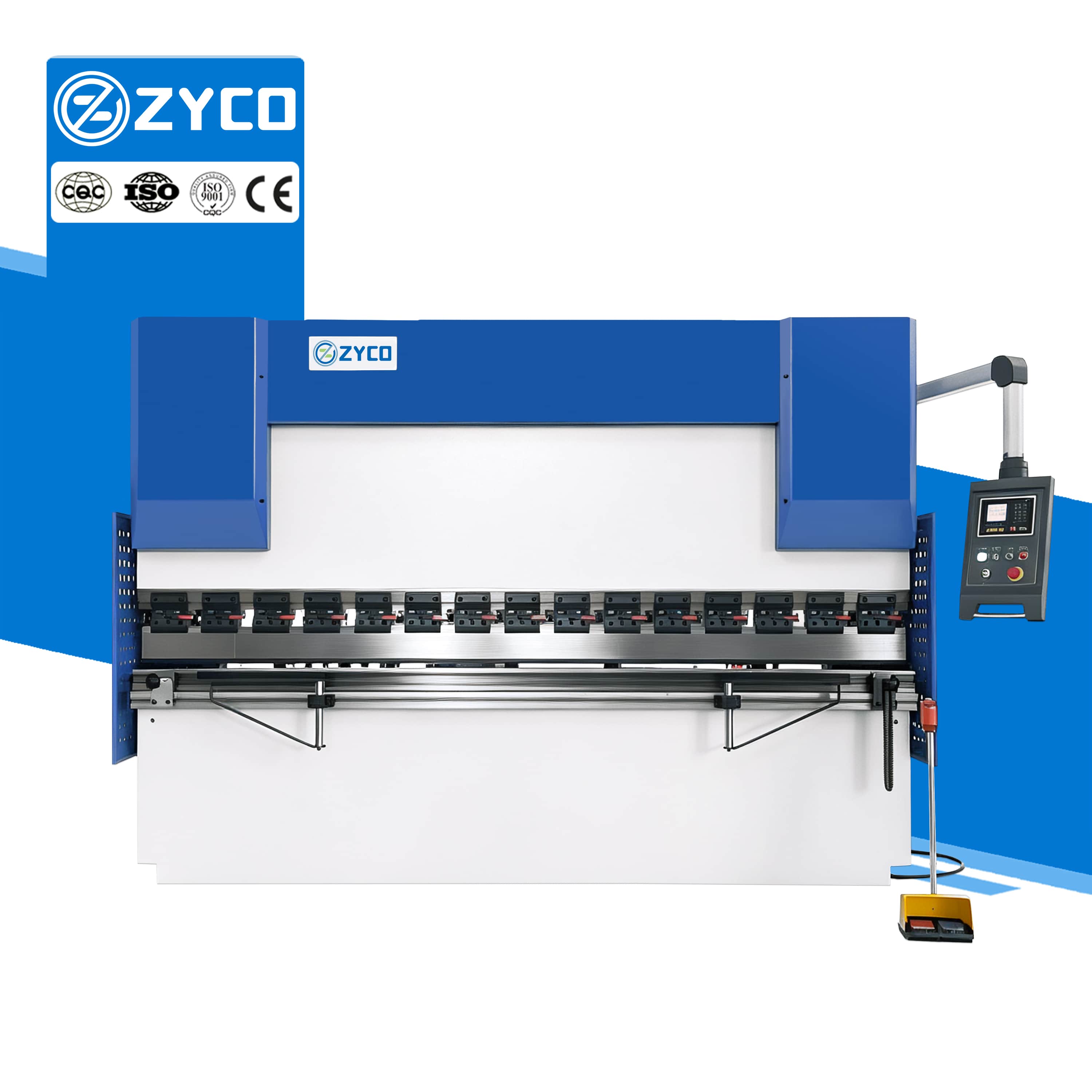

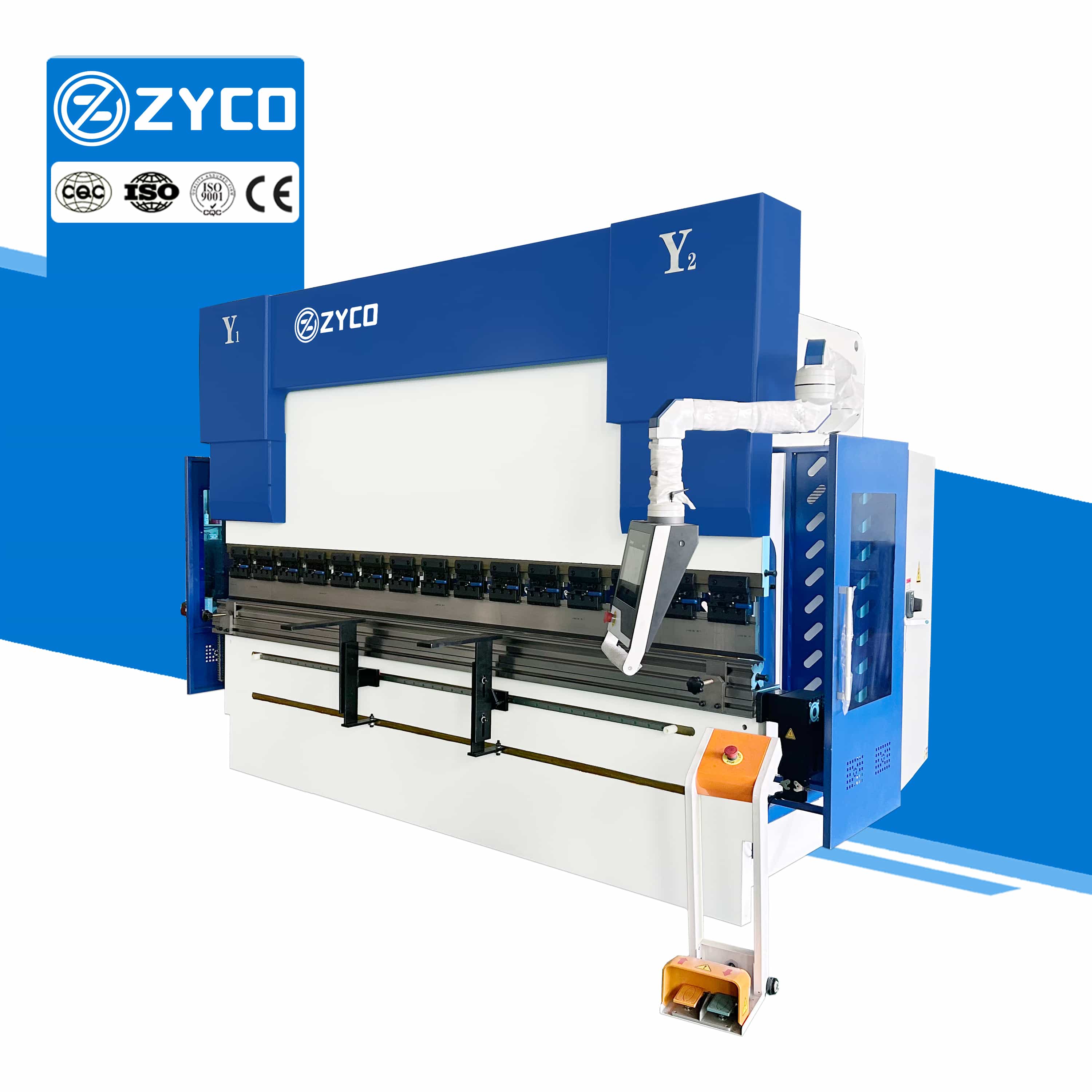

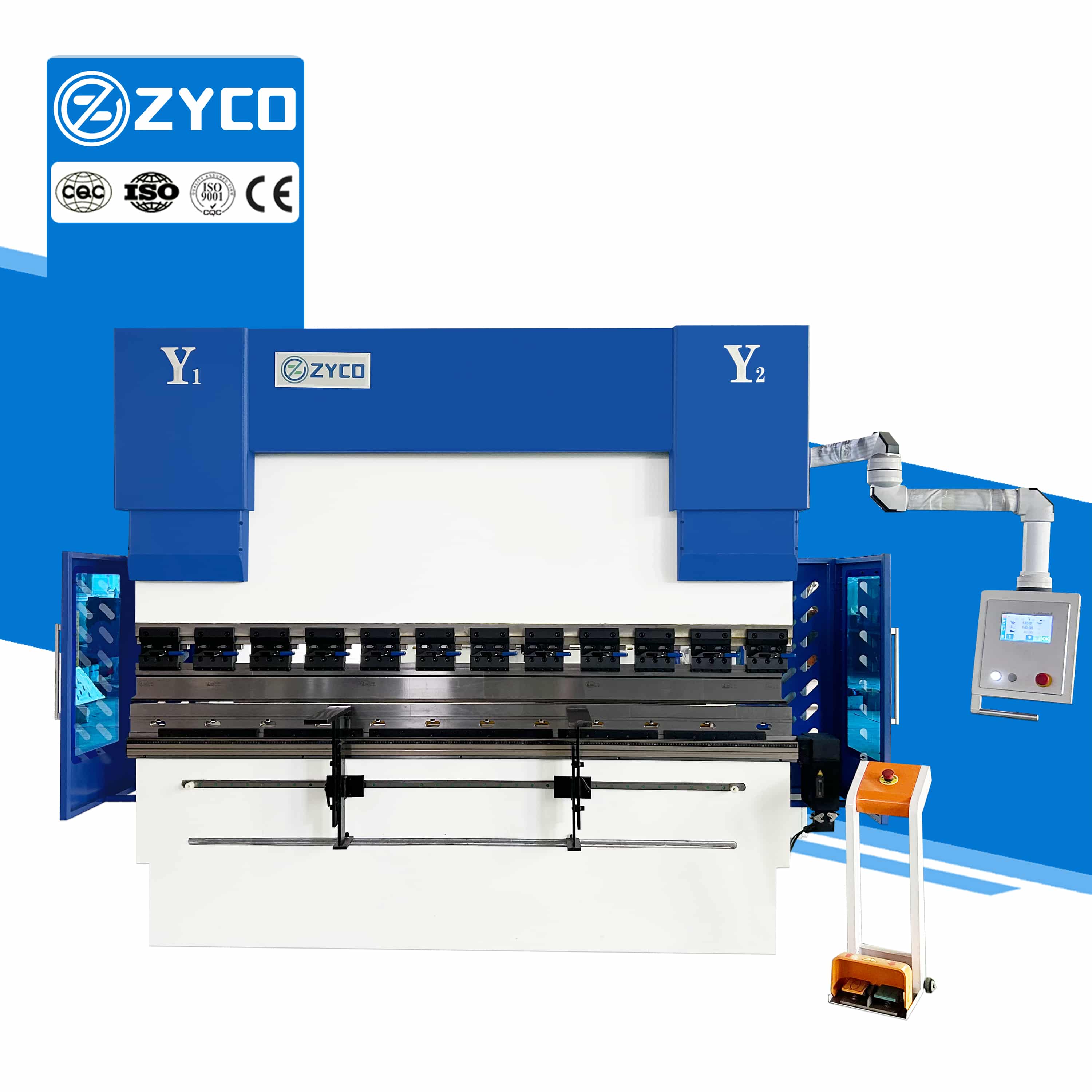

1. Точное управление: Электрогидравлический гибочный станок CT8 оснащен современной системой ЧПУ, гарантирующей равномерность угла и положения каждого изгиба.
2. Превосходные возможности гибки: Этот станок обеспечивает значительное усилие гибки и широкий диапазон длины гибки, позволяя обрабатывать как тонкие, так и толстые материалы с неизменно высокими и эффективными результатами.
3. Интуитивно понятная панель управления: Электрогидравлический листогибочный пресс CT8 оснащен простым и интуитивно понятным интерфейсом управления, что облегчает его использование операторами.
система управления
- Внедрен усовершенствованный алгоритм управления по оси Y, позволяющий управлять клапанами как с замкнутым, так и с разомкнутым контуром.
- Оснащен 10,1-дюймовым TFT-дисплеем высокого разрешения с истинной цветопередачей.
- Встроенная библиотека пресс-форм/материалов/изделий, поддерживающая сервоуправление или частотное преобразование.
Посмотреть больше +
Гидравлическая система

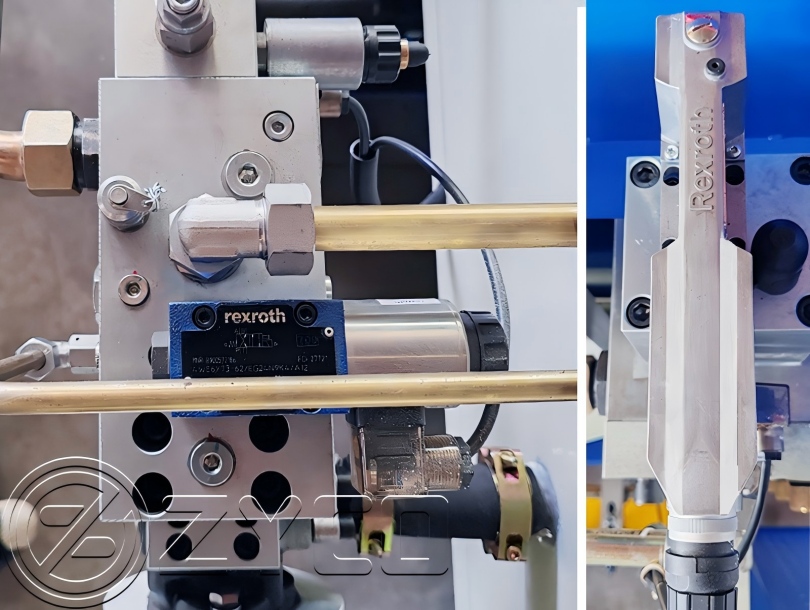

- Используется немецкий клапанный блок Rexroth, обеспечивающий высокую точность и длительный срок службы.
- Давление в гидравлической системе можно регулировать в соответствии с фактическими потребностями для удовлетворения различных требований к изгибающим усилиям.
- Благодаря использованию электрогидравлического сервосинхронного управления расстояние между гидравлическими цилиндрами минимально, а также обеспечивается высокая устойчивость к эксцентриковым нагрузкам.
Посмотреть больше +
Главный двигатель
- Компания ZYCO использует хорошо известные двигатели Siemens, отличающиеся высоким качеством и длительным сроком службы.
- Низкий уровень шума и повышенная энергоэффективность.
- Гарантируется широкий выбор брендов и безупречное послепродажное обслуживание.
Посмотреть больше +
Задний индикатор
- Вместо традиционной резьбы мы используем импортные шариковые винты и линейные направляющие, что повышает точность и стабильность производственного процесса.
- Вся система заднего упора подвергается высокотемпературной закалке для устранения внутренних напряжений, повышения пластичности и прочности металла, а также предотвращения потери точности, вызванной деформацией рамы.
Посмотреть больше +
Шкала решетки
- Мы используем линейку для разметки решетки марки GIVI, импортированную из Италии.
- Более высокая точность и более быстрая реакция.
- Высокое качество и длительный срок службы.
Посмотреть больше +
Отображение внутренней структуры
Для получения более подробных технических характеристик, пожалуйста, свяжитесь с нами.
Схема конструкции гидравлического гибочного станка
1. Нефтяной бак 2. Главный двигатель 3. Решетка-линейка 4. Электрощиток 5.Типовая табличка 5С 6. Запорный палец 7. Задний упор
8. Сервомотор 9. Стеновая панель10. Клапан11. Гидравлический масляный цилиндр12.Слайдер 13. Система ЧПУ 14. Быстрая заклейка
15. Верхняя форма 16. Нижняя форма 17. Автоматическая обработка коронки на станке с ЧПУ. 18. Опорная пластина верстака
Обработка и вытягивание заготовки
Пример отображения
На этой странице невозможно отобразить параметры по одному. Если вам нужна помощь с другой моделью, пожалуйста, свяжитесь с нами. |
Параметр | Единица | Ценить |
Общая модель | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Давление | KN | 630 | 1000 | 1600 | 2000 |
Длина изгиба | mm | 2500 | 3200 | 3200 | 3200 |
Расстояние между столбцами | mm | 2030 | 2600 | 2600 | 2600 |
Максимальная высота проема | mm | E=440 | E=480 | E=500 | E=520 |
Глубина горла | mm | D=250 | D=320 | D=320 | D=320 |
Ход ползунка (ось Y) | mm | 170 | 200 | 200 | 220 |
Скорость движения слайда
| Загрузка невозможна |
мм/с
| 200 |
Нажатие | 12 |
Возвращение | 170 |
Мощность главного двигателя | KW | 5.5 | 7.5 | 11 | 15 |
машинная точность
| Повтор ползунка Y | mm | ≤±0,02 |
Позиционирование ползунка Y | mm | ≤±0,02 |
Повторное позиционирование заднего измерителя X, R | mm | ≤±0,05 |
Размеры (Д*Ш*В) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 × 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Вес | KG | 5500 | 7500 | 9500 | 12000 |
Партнеры
Фотографии клиентов
Почетная грамота
В: Может ли один оператор управлять листогибочным прессом во время обычного производственного процесса?А: Для многих стандартных заготовок один обученный оператор может справиться с обычным процессом гибки. Однако необходимое количество операторов может варьироваться в зависимости от размера заготовки, ее веса, метода производства и требований к перемещению материала.
В: Насколько важно правильное позиционирование заготовки во время гибки?
А: Правильное позиционирование имеет решающее значение, поскольку исходное положение листа напрямую влияет на размеры фланца и общую точность детали. Задний упор и правильное обращение оператора обеспечивают стабильное позиционирование.
В: Можно ли интегрировать листогибочный пресс в более крупную линию по производству листового металла?
А: Да. Листогибочный пресс может использоваться как часть более широкого процесса обработки листового металла совместно с таким оборудованием, как станки лазерной резки, гибочные станки и системы перемещения материалов. Способ интеграции зависит от производственного процесса заказчика.
В: Может ли компания ZYCO помочь мне определить последовательность гибки моих изделий?
А: Да. Если вы предоставите чертежи изделия или информацию о заготовке, наша техническая команда сможет проанализировать процесс гибки и порекомендовать подходящую последовательность гибки и конфигурацию станка. Это поможет сократить количество проб и ошибок в процессе производства.
В: Как узнать, можно ли использовать имеющуюся у меня оснастку с новым листогибочным прессом?
А: Совместимость зависит от интерфейса инструмента, размеров, способа зажима и конфигурации станка. Если у вас уже есть инструмент, предоставьте его чертежи или размеры, чтобы наша команда могла проверить совместимость перед покупкой.
