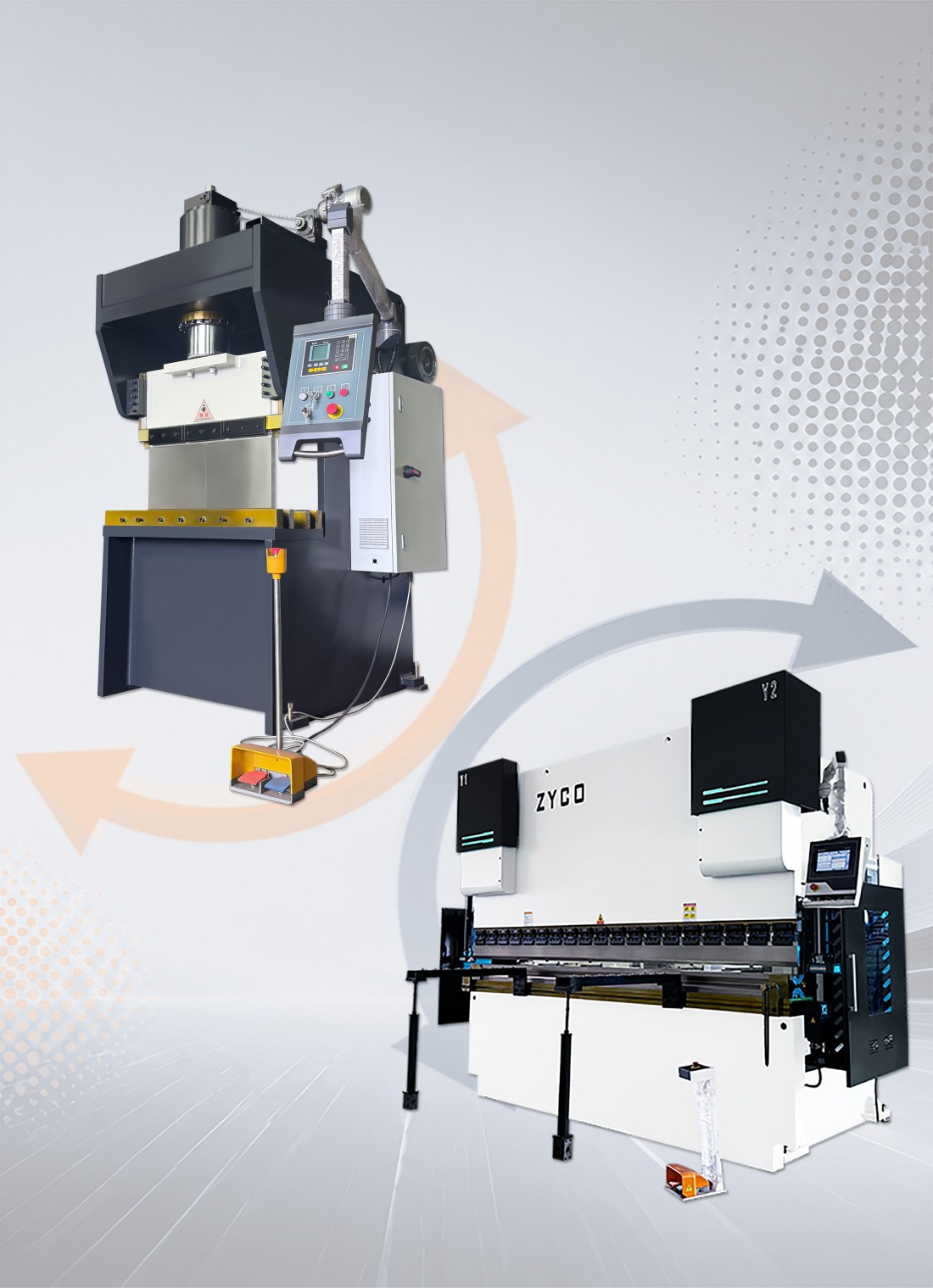

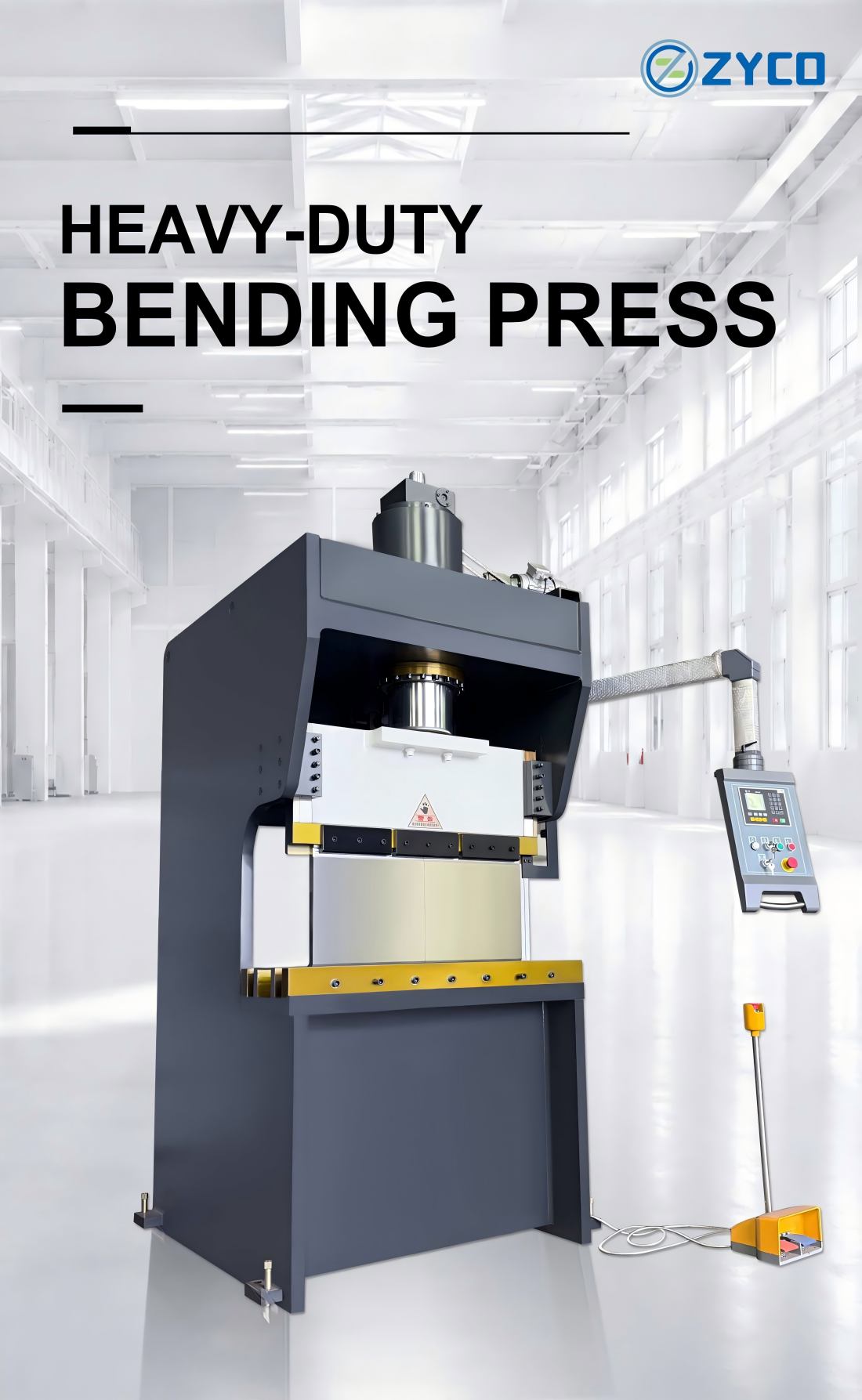

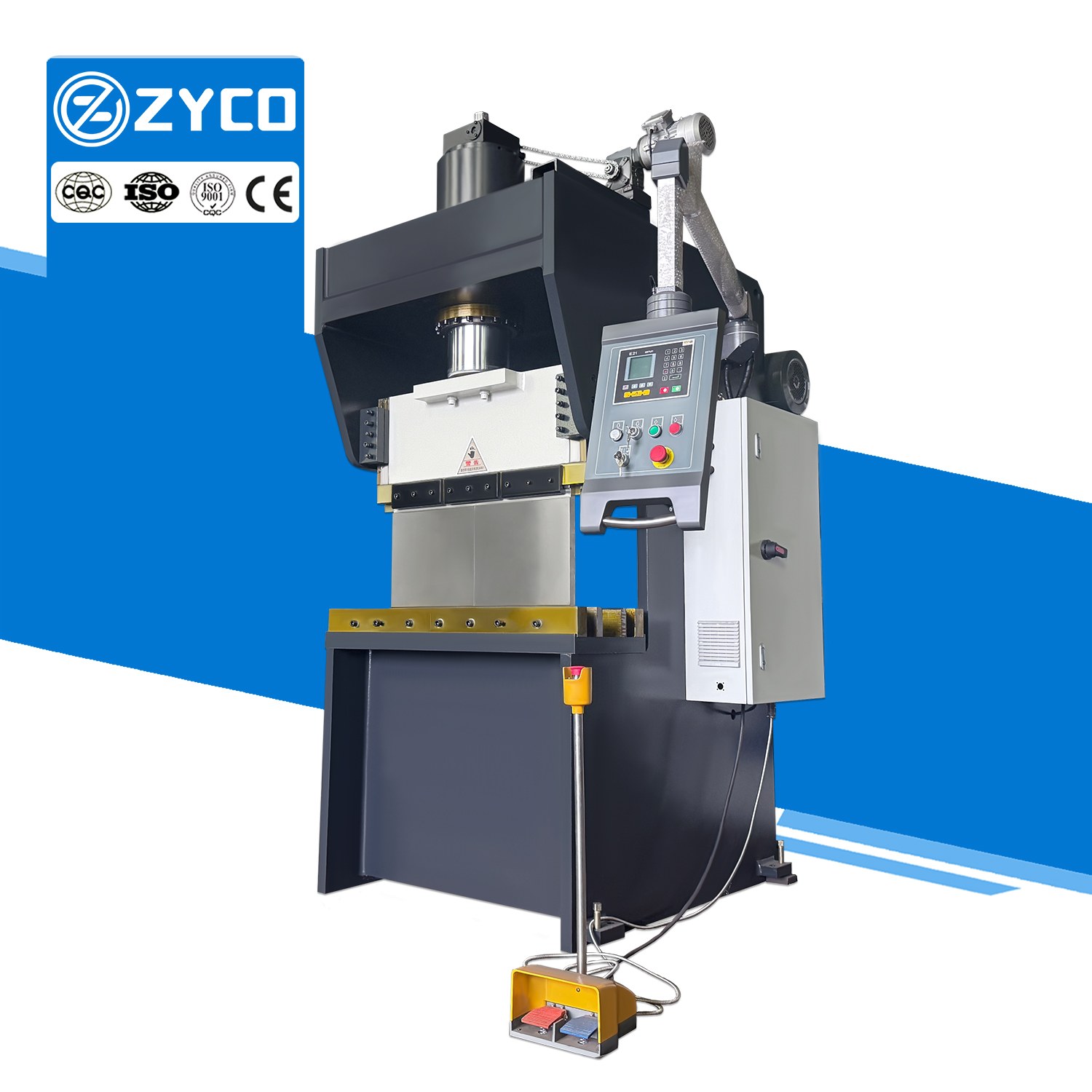

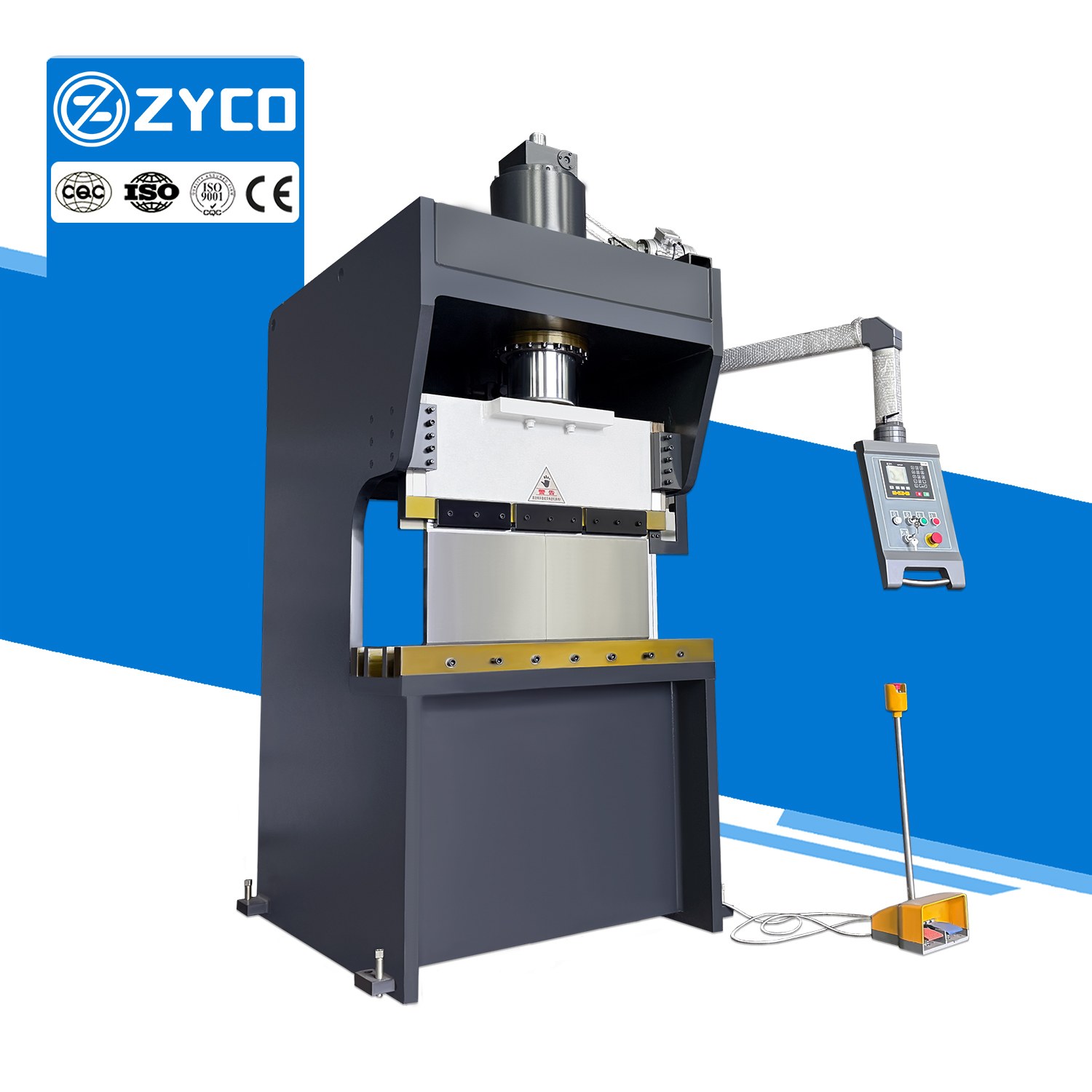

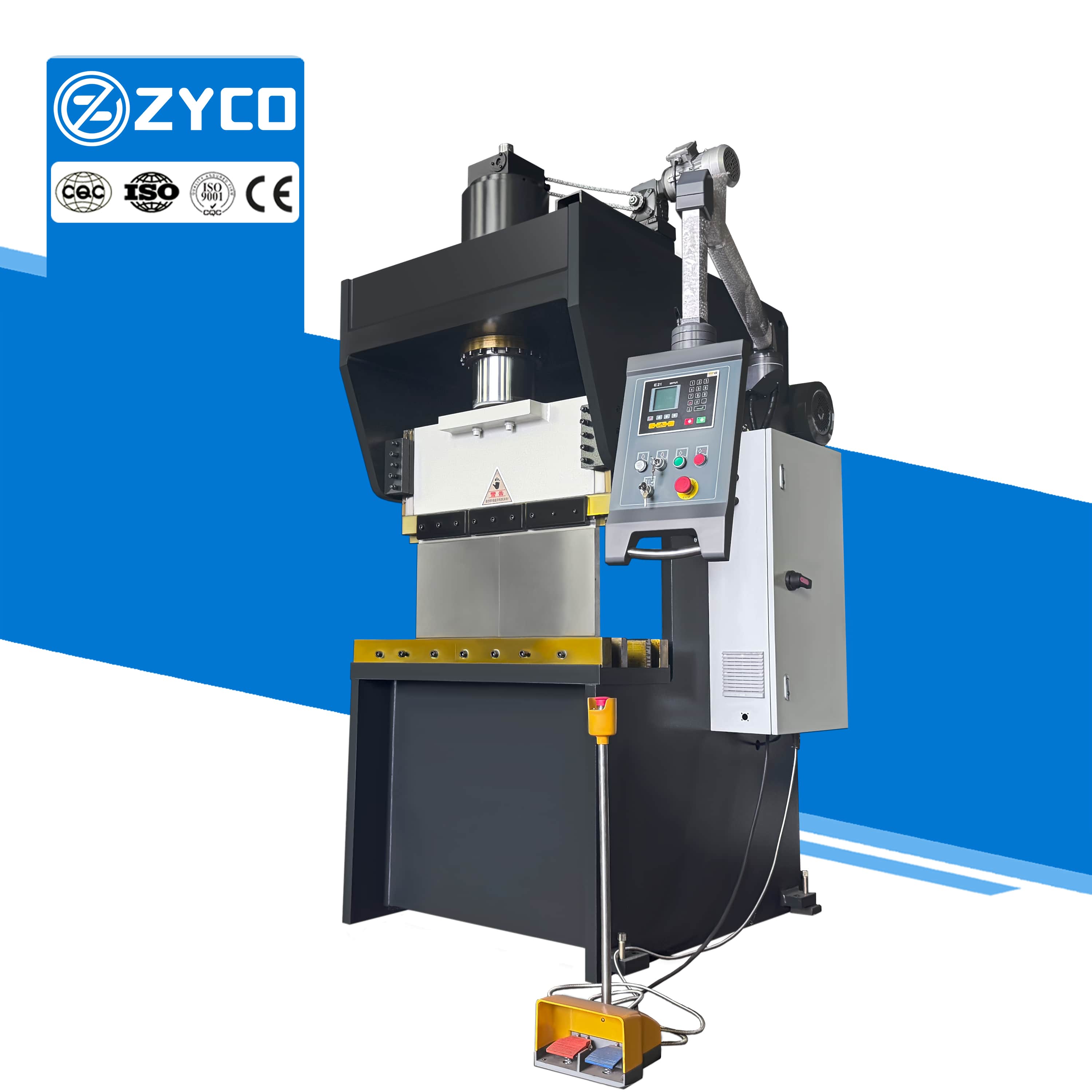

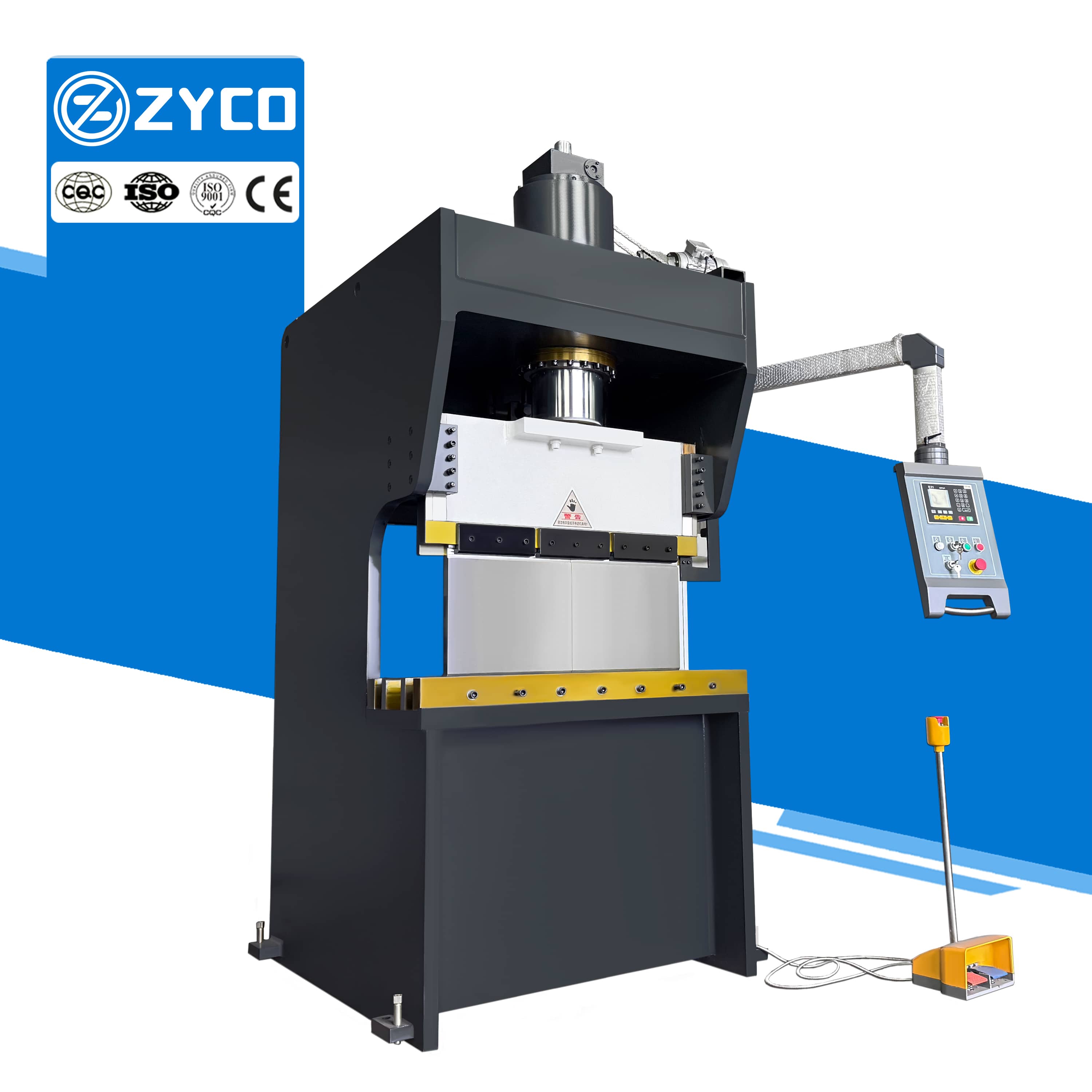

Компактный пресс для гибки тяжелых листовых материалов, предназначенный для коротких листов из углеродистой стали толщиной 20 мм.

ЗИКО

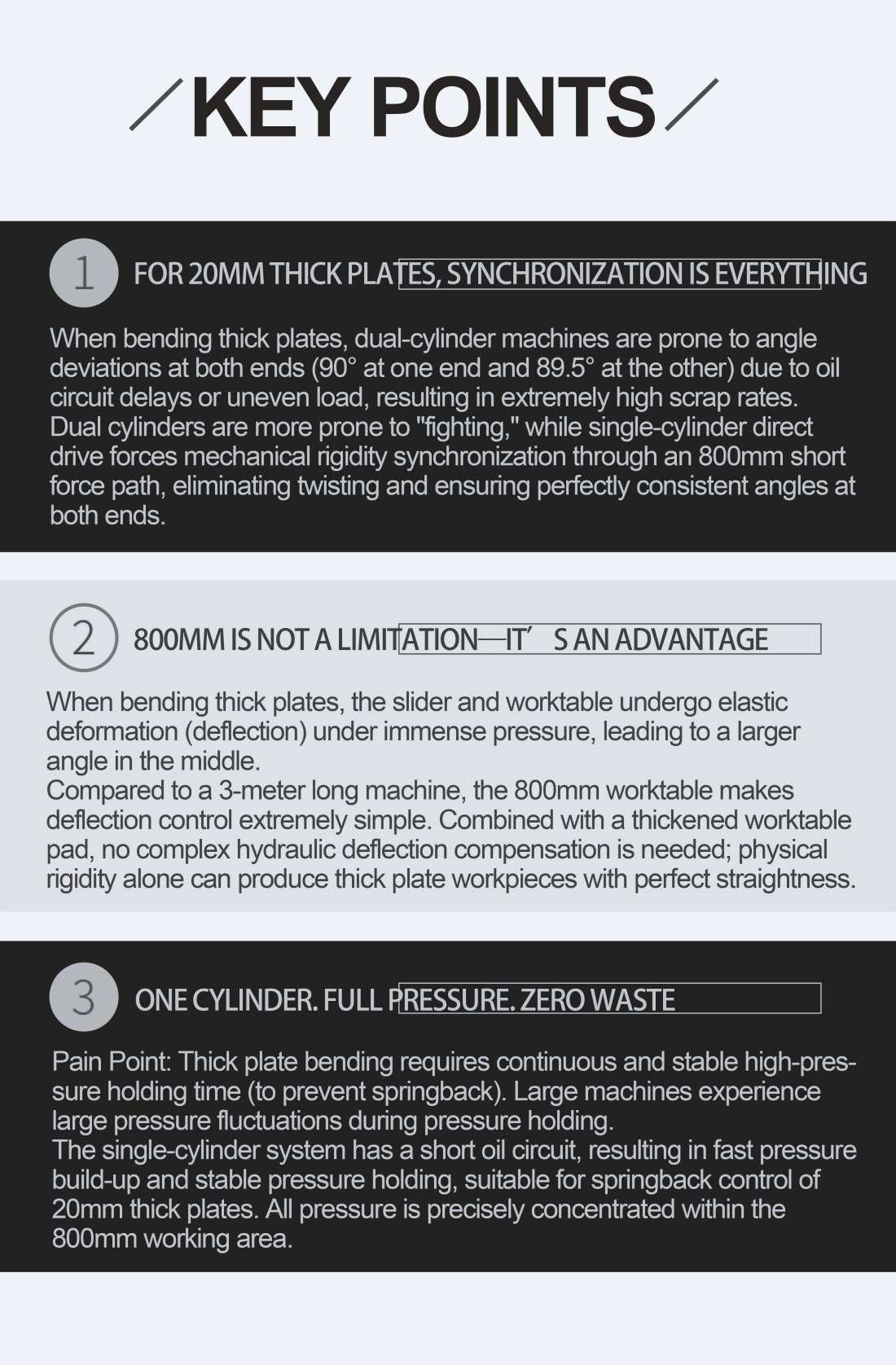

1.Этот тип листогибочного пресса использует одноцилиндровую конструкцию, что упрощает гидравлическую систему и приводит к более компактной общей конструкции, занимающей меньше места в цехе. Кроме того, уменьшенный Увеличение количества компонентов снижает как затраты на закупку, так и на техническое обслуживание, что делает его идеальным выбором для проектов с большим количеством компонентов. ограниченное рабочее пространство или гибкие бюджетные требования.

2.Благодаря короткой рабочей платформе (обычно около 1 метра в длину) и высокой жесткости ползуна, сосредоточенная сила от одного цилиндра равномерно распределяется по всей длине ползуна. Это обеспечивает синхронизированное движение вниз на обоих концах, что приводит к стабильной и надежной точности гибки.

3.Для «коротких, толстых пластин» одноцилиндровая конструкция обеспечивает преимущество прямой передачи усилия. Достигается точное управление. с помощью электрогидравлических сервосистем или сервосистем с насосным управлением, обеспечивая стабильный изгиб коротких и толстых пластин, при этом обеспечение постоянных углов изгиба.

система управления

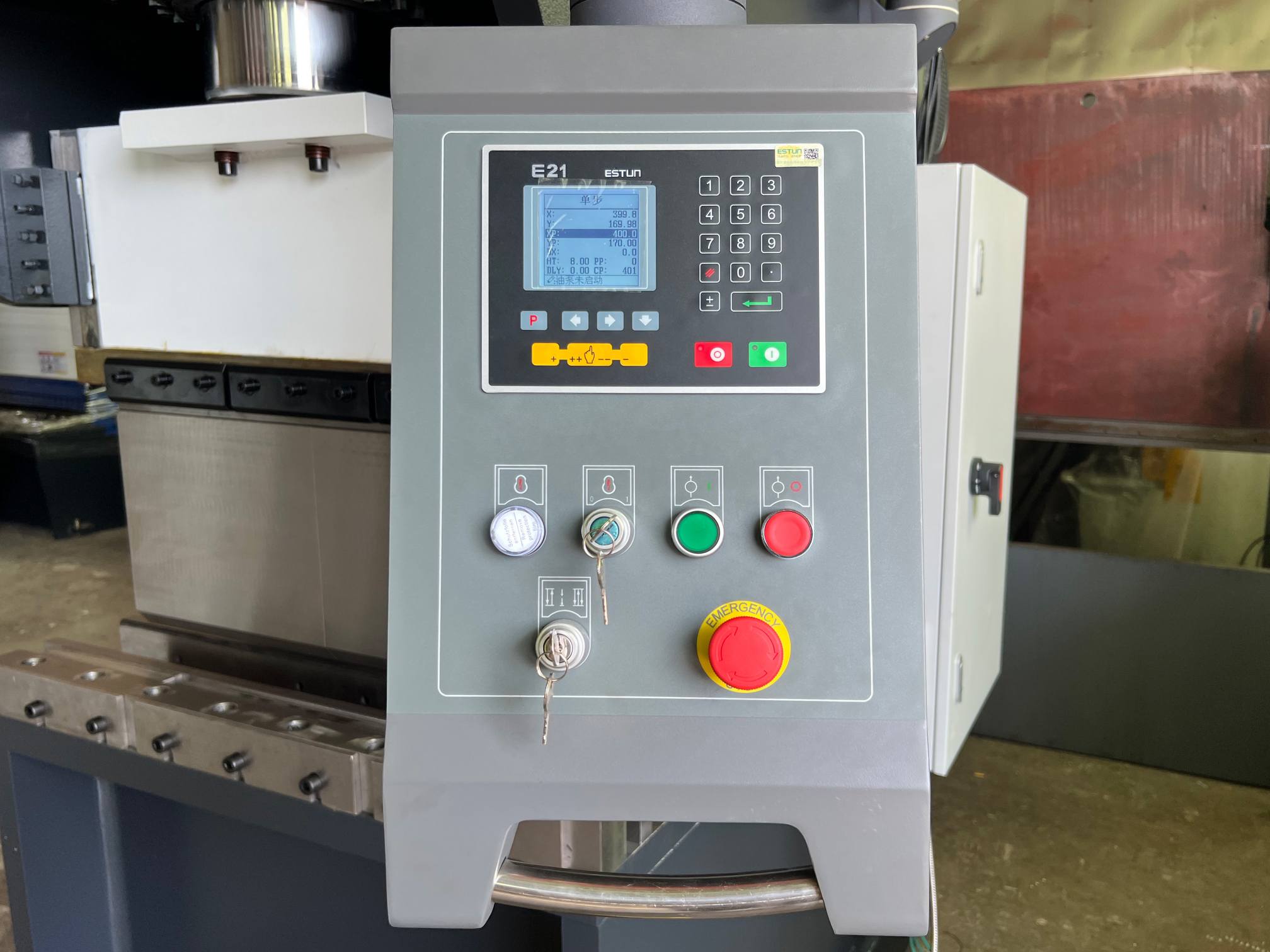

Система E21 представляет собой двухкоординатный контроллер ЧПУ, разработанный специально для экономичных листогибочных прессов; она отвечает как функциональным требованиям ЧПУ станка, так и стандартам точности управления.

Он поддерживает хранение 40 программ, каждая из которых позволяет выполнить до 25 шагов, что дает возможность обрабатывать сложные заготовки за один проход и значительно повышает эффективность производства.

Оснащенный ЖК-экраном высокого разрешения, он отображает все параметры программирования на одной странице, обеспечивая интуитивно понятное и удобное управление.

Посмотреть больше +

Инструменты

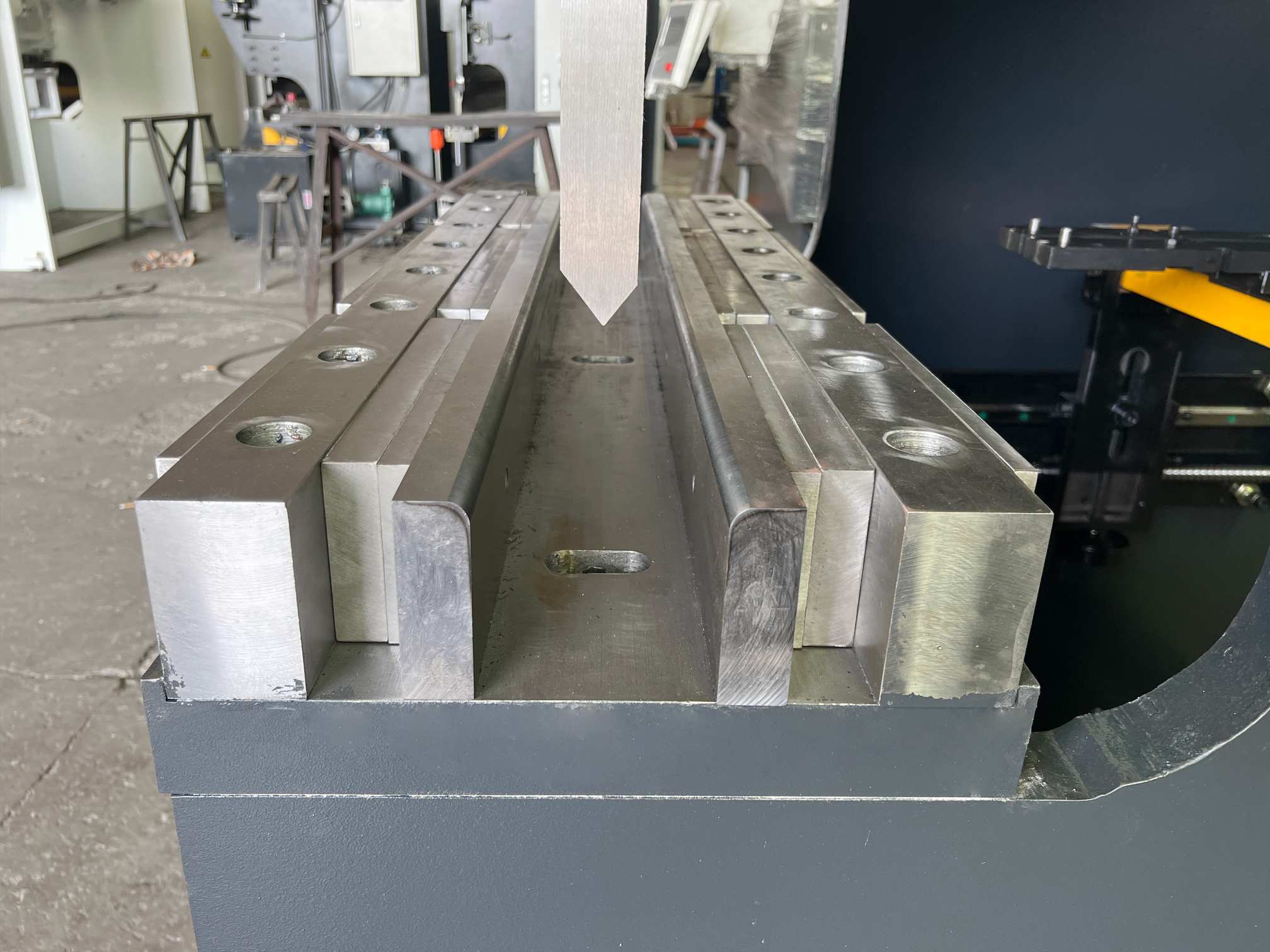

Для формования листов толщиной 20 мм V-образное отверстие нижней матрицы обычно имеет размер, в 8–10 раз превышающий толщину листа (например, V > 160 мм), чтобы предотвратить растрескивание материала и обеспечить возможность обработки огромных объемов материала.

Сама оснастка массивная и тяжелая; она проходит такие процессы, как глубокая цементация на станках с ЧПУ, для достижения высокой твердости HRC 56–60, с толщиной закаленного слоя до 4 мм, что позволяет ей выдерживать многократные удары сотен тонн.



Посмотреть больше +

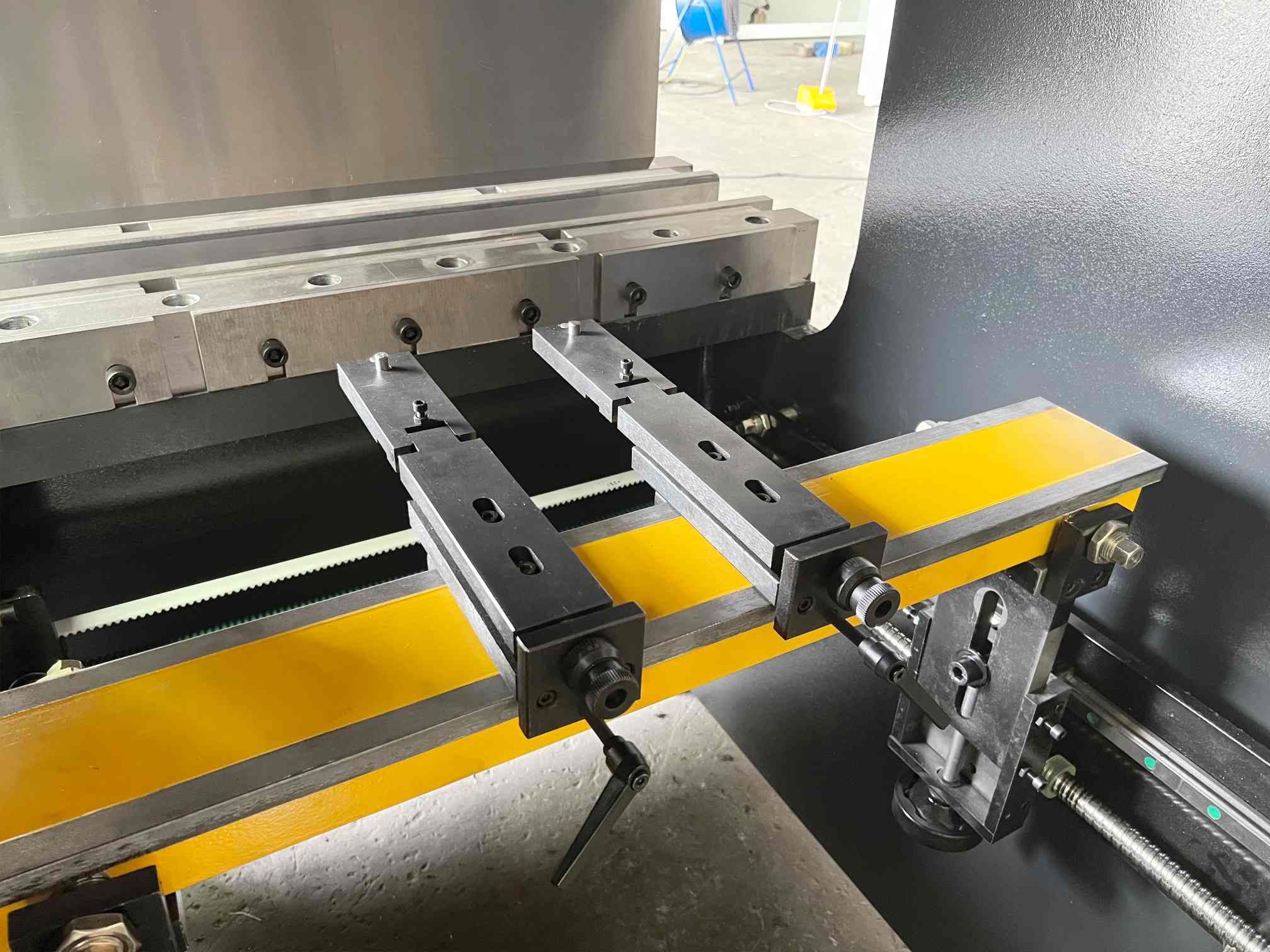

Задний индикатор

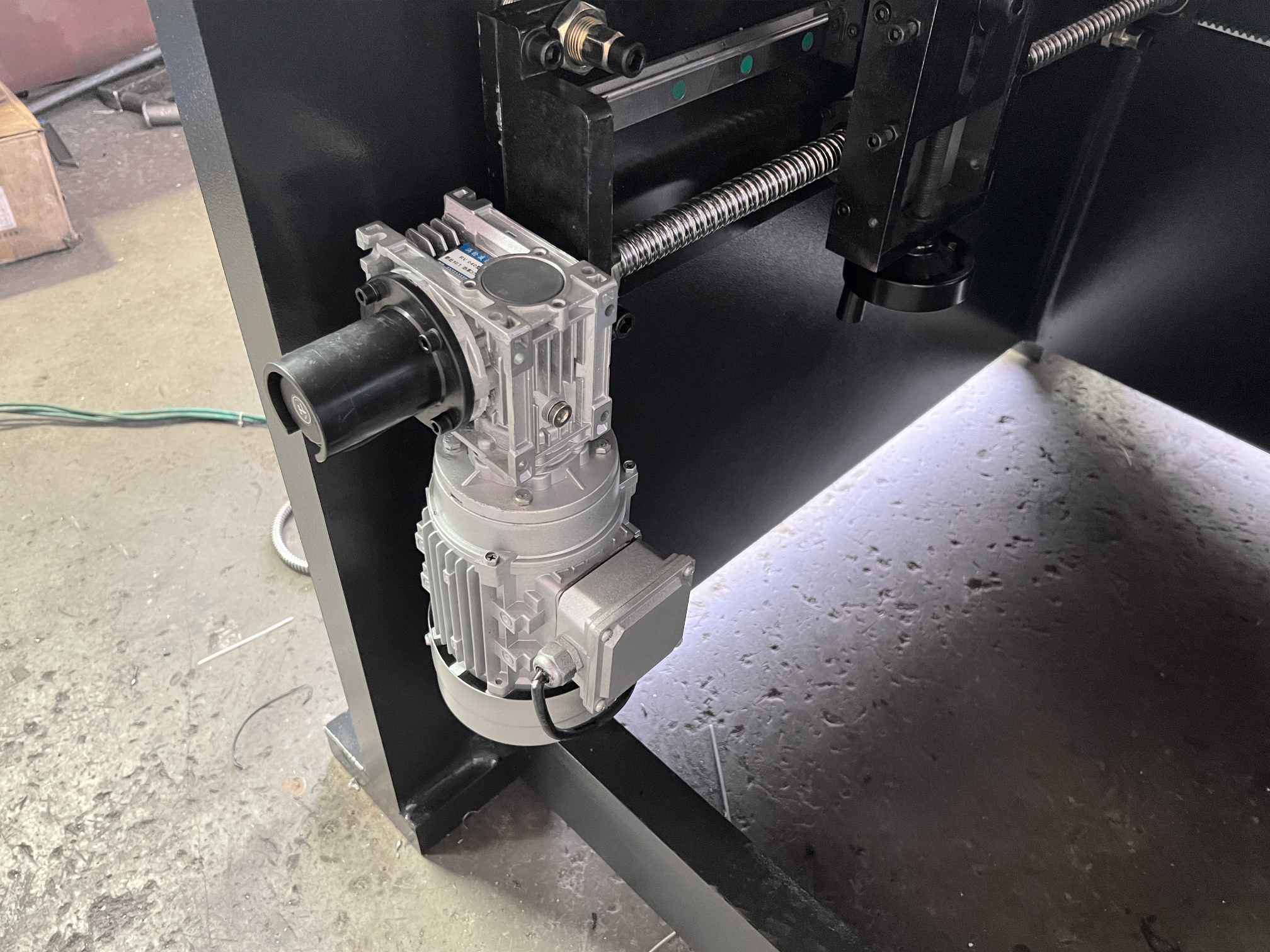

В конструкции используется шариковый винт в паре с сервомотором для достижения высокой жесткости, быстрого отклика и повторяемости на микронном уровне.

Опорная балка изготовлена ​​из высокопрочной стали с оптимизированным поперечным сечением, предотвращающим прогиб и обеспечивающим долговременную стабильность точности.

Посмотреть больше +

Редуктор

Редуктор является ключевым компонентом приводной системы листогибочного пресса; его точность напрямую определяет устойчивость и точность работы станка.

Она эффективно передает мощность от двигателя к исполнительному механизму с минимальными потерями энергии.
